双绞线的标准做法

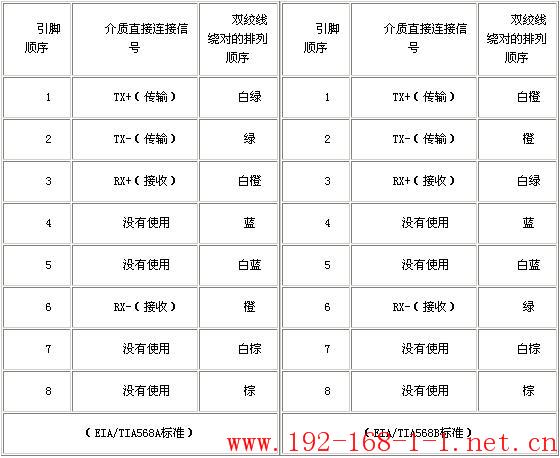

一、关于双绞线做法的两种国际标准 双绞线做法有两种国际标准，分别是EIA/TIA568A和EIA/TIA568B。下面我们首先来看看它们的连接方式，见下图：
实际上标准接法EIA/TIA568A和EIA/TIA568B二者并没有本质的区别，只是颜色上的区别 ，用户需要注意的只是在连接两个水晶头时必须保证：
1,2 线对是一个绕对；3,6 线对是一个绕对；
4,5 线对是一个绕对；
7,8 线对是一个绕对；
双绞线中4/5，7/8这四根线没有定义。而具体做线时，往往不注意接成了1、2、3、4（在前几年做NOVELL网连接10M网络时就是这样连接的，但10M网络相对而言带宽窄，连通性好，故连接成1、2、3、4也可以互访）。由于100M的高带宽，再连成1、2、3、4就不能很好地工作了。要命的是，该故障的表现方式不尽相同：有的计算机在进行连接后，网卡和集线器/交换机上的指示灯均正常点亮；有的计算机却是网卡上的指示灯正常亮，而集线器/交换机端的指示灯闪烁，从而增加了排错的难度。所以这个错误一定要高度重视。二、何为直通线缆？何为交叉线缆？
通常，我们会看到双绞线的两种常用的连接方法：直通线缆和交叉线缆。下面分别介绍这两种线缆的引脚排序及适用场合。

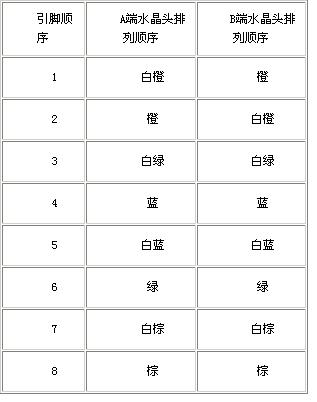

1.直通线缆：水晶头两端都是遵循568A或568B标准，双绞线的每组绕线是一一对应的。颜色相同的为一组绕线。直通线缆适用场合：
交换机（或集线器）UPLINK口-------------交换机（或集线器）普通端口
交换机（或集线器）普通端口-------------计算机（终端）网卡

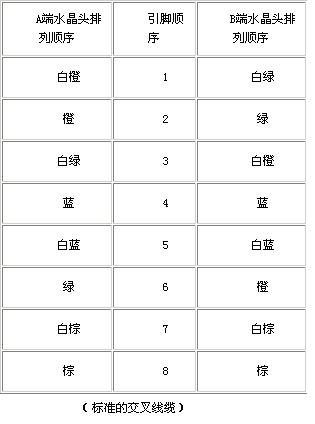

2. 交叉线缆：水晶头一端遵循568A，而另一端遵循568B标准。即两个水晶头的连线交叉连接，A水晶头的1，2对应B水晶头的3，6；而A水晶头的3，6对应B水晶头的1，2。颜色相同的为一组绕线。交叉线缆适用场合：
交换机（或集线器）普通端口------------交换机（或集线器）普通端口
计算机网卡（终端）-------------计算机网卡（终端）
说明：如果两个集线器/交换机的物理距离较远，一般采用级联方式。需要注意的是：IEEE802.3u 100 BASE-TX CLASS II 类HUB 之间的级联长度不能超过 5米， 100M以太网中两个交换机的最大距离为 100米。如果已经使用了UPLINK口级联，它旁边的普通端口就不可以再用了。三、一种特殊的双绞线做法
除了以上常用的两种连接方法，还有一种特殊的双绞线做法。此种方法应用于如下场合：
交换机（或集线器）单个使用正常，但是一旦两个网络设备级联起来用，就出现两个网络设备之间的工作站不能相互访问的情况，尽管级联线是按照标准来做的。原因是由于交换机（或集线器）的PHY对UTP的信号定义与一般情况不一致引起的。下面这种特殊的双绞线做法一般可以解决这种问题。
下图连线适用的级联方式是：
交换机（或集线器）的UPLINK口------------交换机（或集线器）的普通端口 。
注意：颜色相同的为一组绕线,两组绕线中的一组交叉，请仔细看下图，你是否可以看出和上面示意图的区别呢？
