SOHO级路由器应用（一）—IP带宽限制应用举例

---

IP带宽控制功能可实现对带宽资源进行分配和限制，是网络带宽资源得到更有效合理的利用，从而解决因带宽分配不足带来的问题。

下面以TL-R860+tplink路由器为例介绍IP带宽控制的设置。

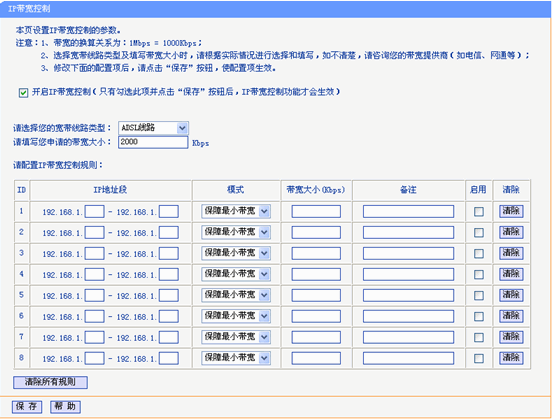

IP带宽控制界面：

 线路类型：ADSL或者是以太网接入，请按照您的实际情况填写线路类型以及带宽大小

 IP地址段：填写IP地址段时，既可以设置为单个IP地址，也可以设置为一个IP地址段，当设置为一个IP地址段时，意味着该地址段中的所有IP地址将共享使用其后设置的带宽大小，它们能使用的总带宽受后面设置的模式及带宽大小的约束。

 模式：有两个选择模式：保障最小带宽、限制最大带宽，在设置时推荐使用限制最大带宽的模式。

 带宽大小：带宽大小设置的值并不是固定的，需根据网络实际应用情况填写。

注：因为带宽控制是基于电脑的IP地址进行带宽的分配，所以局域网的电脑请手动配置静态IP地址并且在设置规则试最好将路由器下所有的IP地址都进行设置。

IP带宽控制规则配置例图：

上图的设置表示：

1．用户的接入类型为ADSL，其带宽大小2M（2000kbps）

2．限制192.168.1.100能使用的最大带宽为600Kbps；192.168.1.101-192.168.1.105这5个IP地址共享使用带宽，限制它们所能使用的带宽之和最大为1500Kbps。

下面举例说明IP带宽控制的应用：

某用户开通的ADSL线路是2M带宽，路由器下接了四台电脑，电脑的IP地址范围是：192.168.1.100-192.168.1.103。192.168.1.100-192.168.1.102这三台电脑要经常上网，而192.168.1.103这台电脑偶尔才会上网。

用户遇到的烦恼是：因192.168.1.100这台电脑频繁使用迅雷、BT等下载工具进行网络下载或观看在线视频，经常导致192.168.1.101和192.168.1.102这两台电脑因带宽不够，打开网页非常慢，甚至打不开。于是考虑通过IP带宽控制功能来解决这一问题。

考虑到这几台电脑上网时的不同应用：192.168.1.100经常要下载和观看在线视频，需要的带宽比较大；192.168.1.101和192.168.1.102上网只是浏览网页和QQ聊天，需要的带宽相对要小些。准备这样设置：

① 限制192.168.1.100最大使用带宽为1000Kbps

② 192.168.1.101-192.168.1.102共享使用带宽，限制共享的带宽最大为800Kbps

③ 限制192.168.1.103最大使用带宽为300Kbps

 此处要注意：虽然192.168.1.103不经常上网，但是也要对它进行设置，因为如果这个IP没有被设置它的话，就意味着它将会不受限制地使用线路总带宽，所以在设置IP带宽控制时，最好将路由器下所有的IP地址都进行设置。

综合考虑，设置如下：

当然，上面带宽大小设置的值并不是固定的，设定时可根据实际使用情况来适当更改，调节到恰当应用的情况即可。
