无线组网（四）――无线中继的应用环境

---

无线中继模式，就是利用AP的无线接力功能，将无线信号从一个中继点接力传递到下一个中继点，实现信号的中继和放大，并形成新的无线覆盖区域，最终达到延伸无线网络的覆盖范围的目的。其组网模式如下图：

在图中假设B和D下面的电脑要相互通信，可是B的信号无法到达D，因此我们可以在中间加一个无线AP对B的信号进行中继，从而实现B和D的通信。我们可以把B设置为AP模式，把C设置为对B的中继，再把D设置为对C的中继，从而使B和D实现通信。具体配置过程，请看以下步骤。

一、无线访问点B的配置

访问点B作为一个无线信号源，设置为基本AP形式即可。所以，该位置既可以放置一个无线路由器，也可以放置一个无线中继器。我们以该点放置TL-WR340G+无线路由器为例。

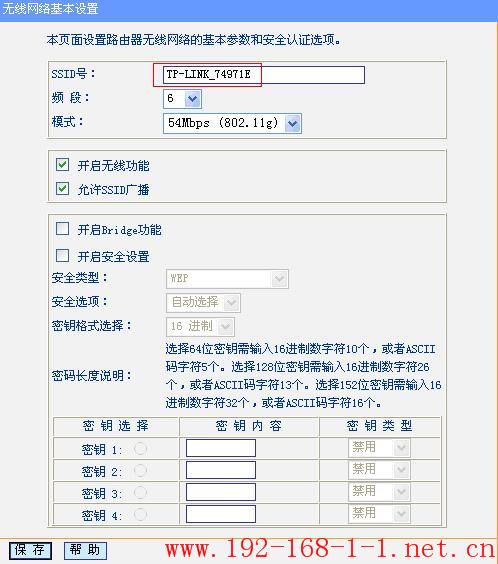

首先使用路由器默认管理地址192.168.1.1，进入路由器管理界面。然后点击“无线参数”中的基本设置，查看路由器此时的无线配置。记下该无线网络的SSID号“TP-LINK_74971E”，如下图所示：

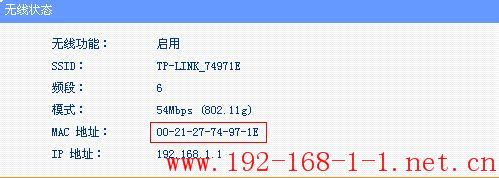

同时在管理界面的运行状态下记录无线状态的MAC地址“00-21-27-74-97-1E”，如下图：

此时，无线路由器不需要做任何其他设置。

二、无线访问点C的配置

无线访问点C需要放置一个具有无线中继功能的AP。我们以TL-WA501G+为例。

步骤1：电脑通过有线连接到TL-WA501G+。将电脑本地连接的IP地址设置为192.168.1.X网段的IP后，使用默认管理地址192.168.1.1登陆到TL-WA501G+的管理界面。

步骤2：在“网络参数”中将TL-WA501G+的管理地址修改为192.168.1.2，这样避免与前端TL-WR340G+的管理地址相冲突。

步骤3：在“无线参数”的“基本设置”中选择“Repeater”模式。并且填上前端无线路由器TL-WR340G+的无线MAC地址“00-21-27-74-97-1E”。

如果没有记下前端无线路由器的无线MAC地址，则可以点击“无线参数设置”页面中的“搜索”按钮。此时，无线AP会自动搜索周围的无线信号。我们只需要选择前端无线路由器的无线信号“TP-LINK_74971E”,点击“连接”即可。

说明：如果前端无线路由器不支持WDS功能，则需选择“Universal 模式”。

步骤4：保存并重启无线AP。

步骤5: 在电脑上使用ping 命令检测中继模式下该无线AP与前端无线路由器的连通性。

如果能ping通，说明中继成功。不能ping通，请重新检查配置，特别是无线MAC地址是否输入正确。

三、无线访问点D的配置

该点既可以放置一个具有无线中继功能的AP，也可以放置一个具有无线客户端模式的AP。无线客户端模式下不能连接无线客户端，因此建议使用无线中继模式。

该点无线AP的配置，与无线访问点C中AP的配置方法一致。只需将D点AP的管理地址改为192.168.1.3（不与前端设备管理地址相冲突），并在Repeater模式下填写访问点C的无线MAC地址即可。具体配置在此不再详细描述。

最后在D点也需使用ping命令检测一下与前端设备的连通性。如果连接正常，说明B访问点和D访问点能够正常通信，也就达到了我们扩展无线网络覆盖的目的。

如果还需要对无线进行加密设置，则无线访问点C和D都需要与无线访问点B设置成一样的WEP加密。
