[Windows XP] L2TP VPN客户端拨号操作步骤

---

通过VPN进行移动办公已经广泛应用，办公终端可以通过安全隧道接入内网，为出差人员提供便捷办公应用。本文对Windows XP电脑通过L2TP VPN隧道接入办公网络的设置方法进行指导。

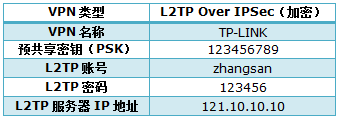

本文介绍L2TP Over IPSec（加密隧道）的设置方法，文中涉及到的参数如下表：

注意：此处参数配置仅供本文讲解参考，真实环境中以实际参数为准。

设置之前，请确保Windows XP终端与L2TP服务器已经连接到网络。

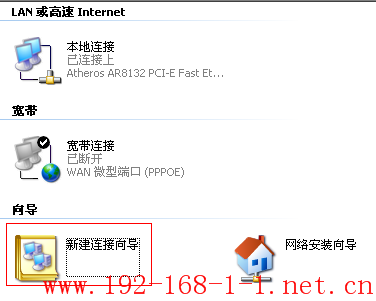

1、右键点击桌面 网上邻居，选择 属性，点击 新建连接向导，设置新的连接。

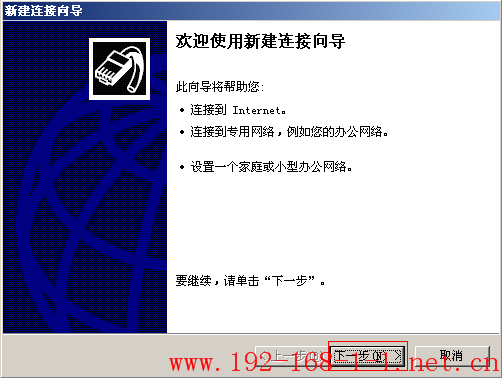

2、按照设置向导开始设置，点击 下一步，如下图：

3、选择网络类型

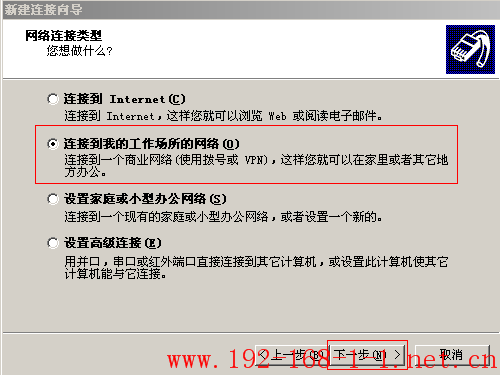

    选择 连接到我的工作场所的网络，如下图：

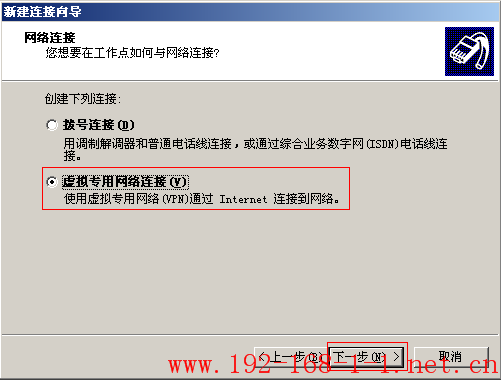

    4、选择 虚拟专用网络连接，如下图：

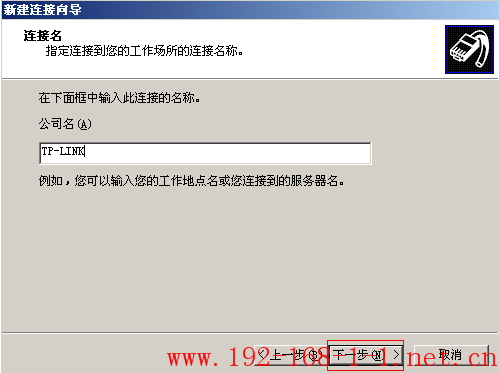

    5、设置公司名（VPN客户端名称，此处举例为TP-LINK），如下图：

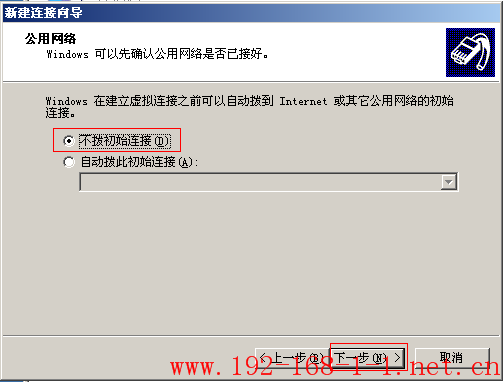

    6、选择 不拨初始连接，如下图：

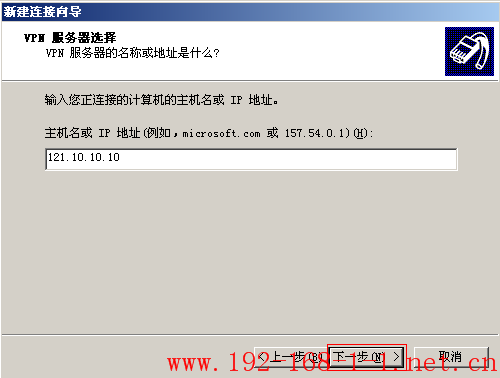

7、添加服务器IP地址，如下图：

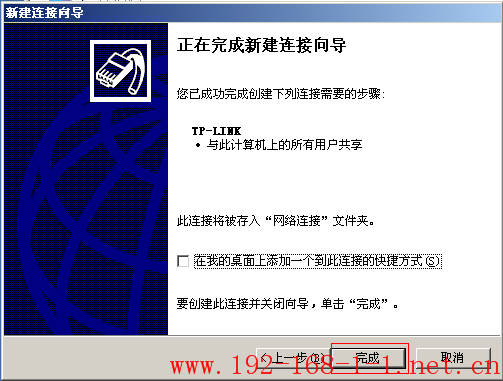

    8、完成设置向导，点击 完成，如下图：

    客户端添加完成，需要进一步进行参数配置，继续下一步。

1、修改网络类型

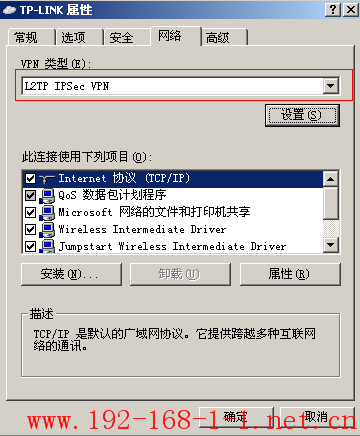

        在 网上邻居 >> 属性 中找到VPN客户端，右键并选择 属性，在 网络 中选择VPN类型为 L2TP IPSec VPN，如下图：

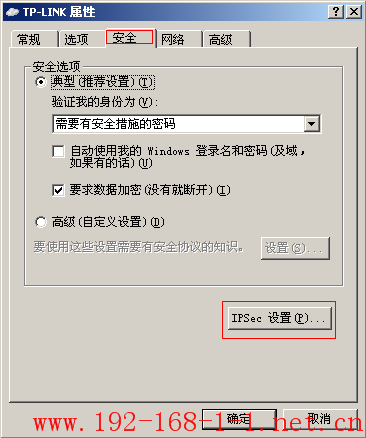

2、在 安全 中选择 IPSec设置，如下图：

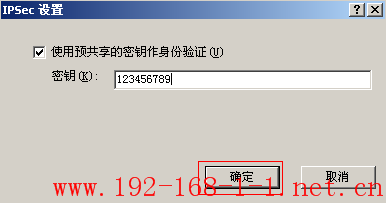

3、填写VPN服务器的 预共享密钥，如下图：

4、保存设置

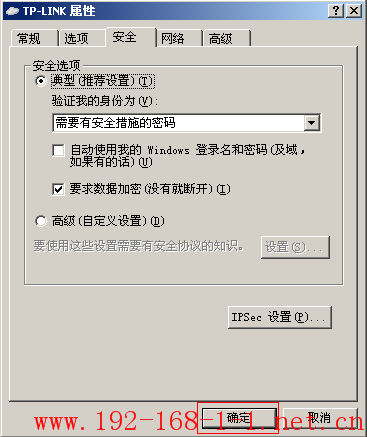

        设置完成以上参数后，点击 确定。如下图：

    保存参数设置后，尝试VPN连接，继续下一步。

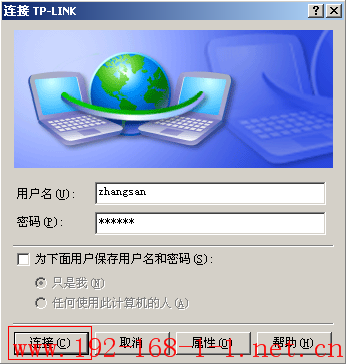

双击VPN客户端，填写L2TP账号、密码，点击 连接，如下图：

    连接成功后，在VPN客户端会显示“已连接上”的状态信息。如下图：

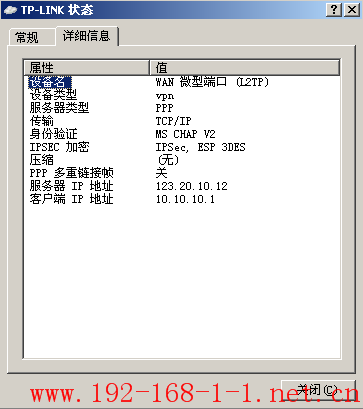

    连接成功后，可以右键点击VPN客户端，选择 状态 >> 详细信息，查看到获取到的IP地址、协商信息等参数。如下图：

如果L2TP无法连接成功，请点击参考：

至此，VPN连接成功，您可以通过VPN隧道访问总部网络，也可以通过VPN服务器进行上网（取决于VPN服务器端的设置）。

如果拨号成功后，无法访问内网资源，请点击参考：

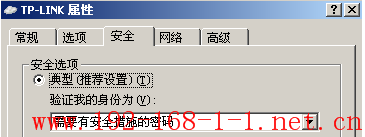

如果需要对已设置的客户端进行修改，可以右键点击VPN客户端，选择属性，在属性的选项中设置对应参数。
