TD-8810/+快速安装指南

---

使用ADSL Modem上网需要的最简单配置为：一台装有RJ45接口以太网网卡的PC、一条已开通的ADSL宽带线路、一台TD-8810。安装前请确认您PC的网卡可正常使用。现在，您可以参照本指南快速配置TD-8810 PPPoE拨号上网。

一 硬件安装
1. 将入户电话线接入语音分离器的LINE口，电话机与分离器的PHONE口相连，ADSL Modem电话线接口与分离器MODEM口相连。
2. 把网线一端的水晶头接到ADSL Modem的LAN（RJ45）接口，另一端接到计算机网卡。
3. 连接好电源适配器，保证设备的电源打开（电源按钮按下）。
接通电源后，ADSL Modem会进行初始化，初始化完成后，LAN灯为绿色常亮，闪烁表明LAN有数据传输，如果不亮可能是网线或者网卡有问题，请进行相应的检查。ADSL灯为绿色常亮，闪烁则代表正在与局端设备连接，请等待。

二 PC的设置

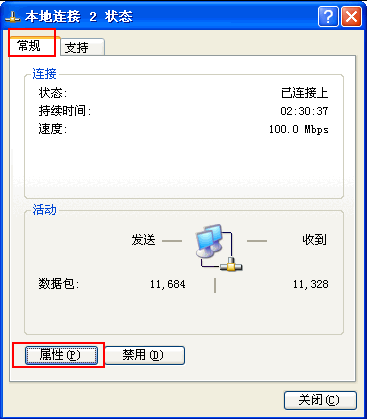

手动指定IP：如果您使用的是Windows 2000/XP操作系统，进入操作系统后，请点击任务栏的“开始”-“设置”-“控制面板”，双击“网络连接”图标，然后选择连接ADSL Modem的网卡对应的“本地连接”。

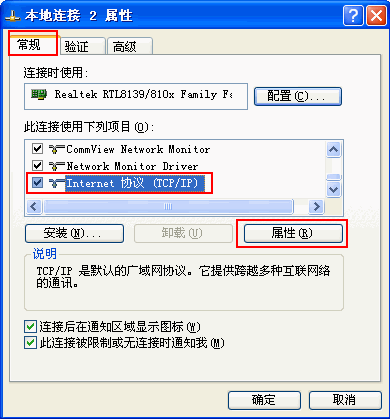

选择“属性”-“常规”-“Internet协议（TCP/IP）”，点击“属性”。

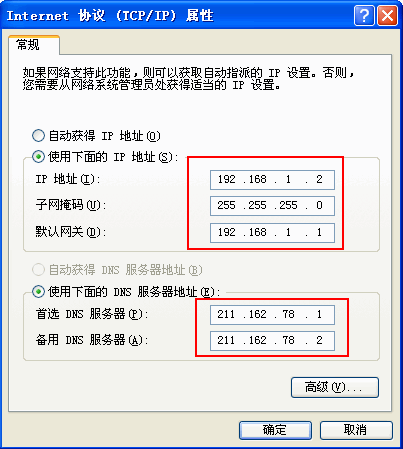

填入IP地址192.168.1.2，子网掩码255.255.255.0，默认网关192.168.1.1。

注意：在 “使用下面的DNS服务器地址”中填入当地的DNS服务器地址，如不清楚请咨询当地服务商。
注意：若您的系统为Windows Vista，设置方法稍微不同，详细见下面说明。
手动设置Windows Vista 网络参数方法：
右键桌面”网络” -“属性”，在网络管理侧边栏选择“管理网络连接”，如下图所示：

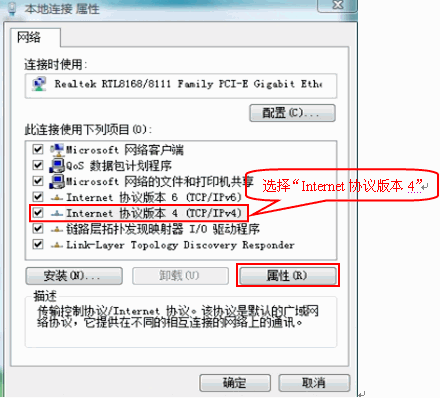

然后选择连接ADSL Modem的网卡对应的“本地连接”，选择“属性”-“常规”-“Internet协议版本4（TCP/IP）”。

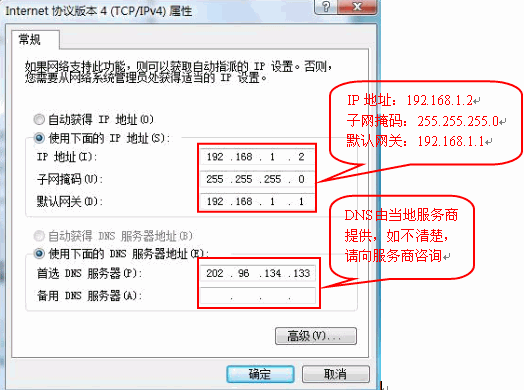

点击“属性”，填入IP地址192.168.1.2，子网掩码255.255.255.0，默认网关192.168.1.1。

注意：在 “使用下面的DNS服务器地址”中填入当地的DNS服务器地址，如不清楚请咨询当地服务商。

三 设置TD-8810拨号上网
设置前建议先将设备复位一下，复位方法：先断电，再按住reset键不松手，然后打开电源，持续3秒以上，松手，复位成功。默认管理IP地址：192.168.1.1，默认登录用户名admin，密码admin。
（1）通过配置软件设置

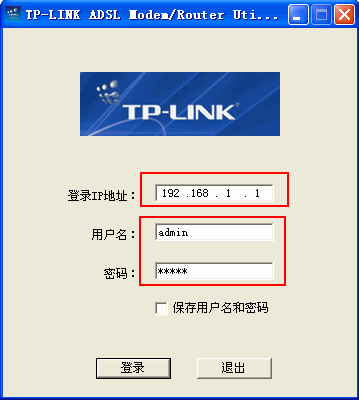

拨号上网设置最简单、快捷的方法就是通过TD-8810的配置软件来进行配置。运行配置程序，输入正确IP、登录用户名/密码，点击登录。

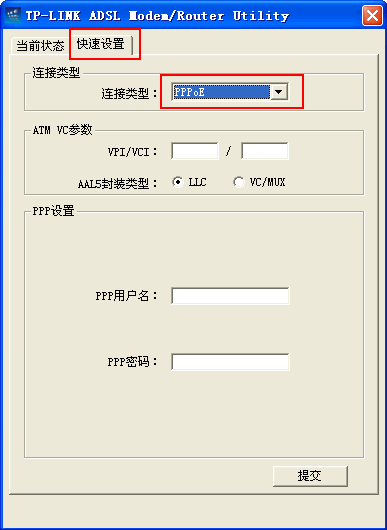

进入状态页面，选择快速设置-PPPoE。

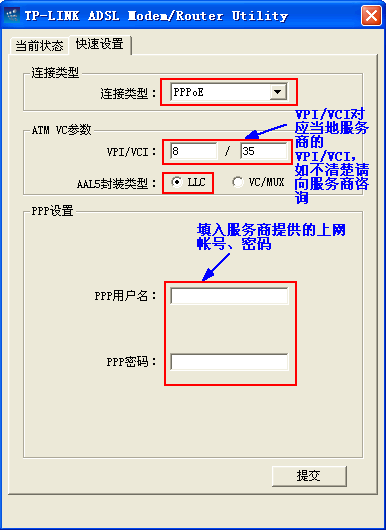

连接类型：（默认为Bridge）PPPoE；
VPI/VCI：对应当地服务商的VPI/VCI值，如不清楚请向服务商咨询；
AAL5封装类型：LLC；
PPP用户名/密码：服务商提供的上网帐号、密码；

设置好之后，点击提交。

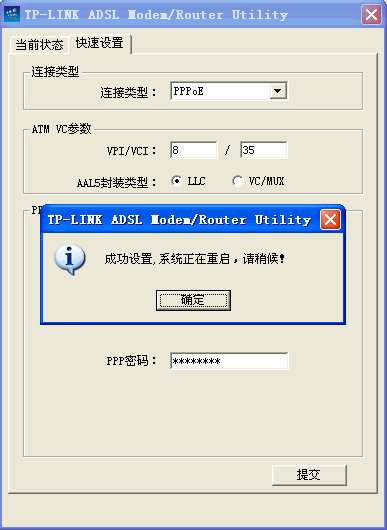

点击确定，设置完成。

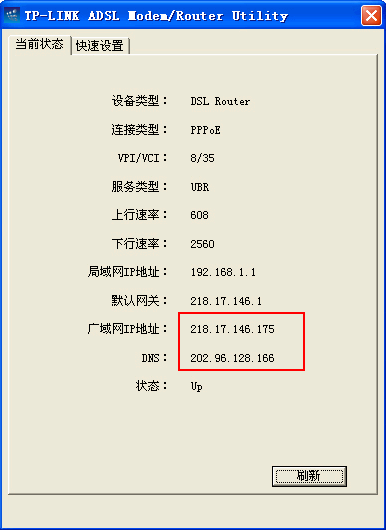

点击当前状态查看，如果显示广域网IP地址、DNS参数，说明已经拨号成功。
（2）通过WEB管理页面设置

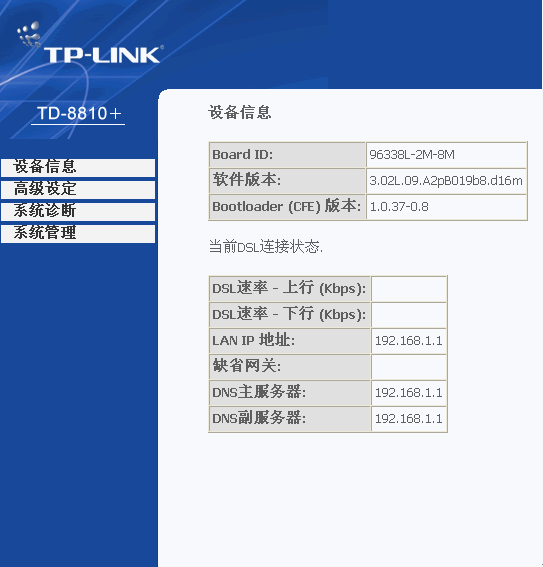

在浏览器地址栏输入http://192.168.1.1 即可进入设备的 WEB管理界面。

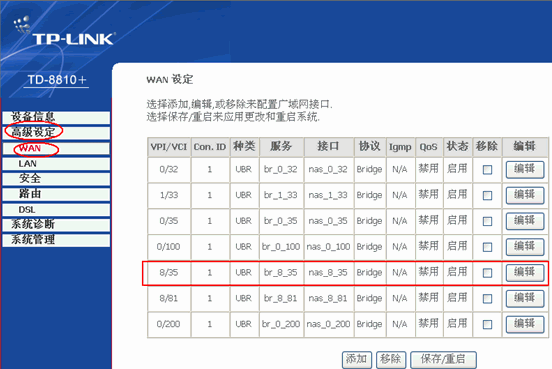

高级设定-WAN，选择正确的VPI/VCI（对应当地服务商的VPI/VCI值，如不清楚请咨询服务商，这里以8/35为例），点击编辑。

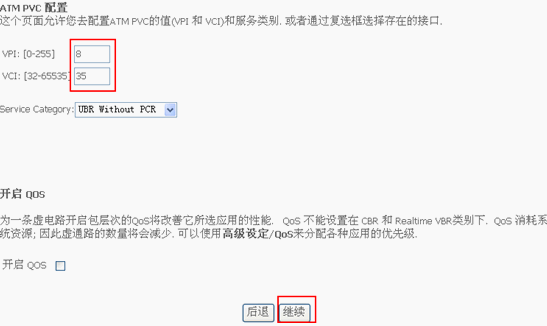

如果您需要的VPI/VCI值不在设备默认提供的条目中，可以在该步骤中修改，ServiceCategory保持默认，点击继续。

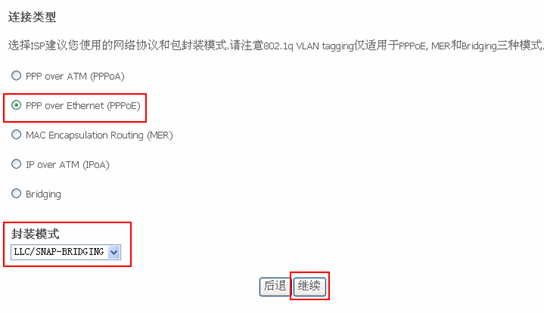

连接类型PPPoE，封装模式LLC/SNAP-BRIDGING，点击继续。

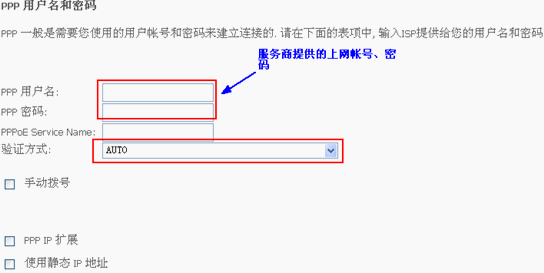

PPP用户名、密码填入服务商提供的上网帐号、密码，PPPoE Service Name可不填或者按照服务商的要求填写，验证方式为AUTO，点击继续。

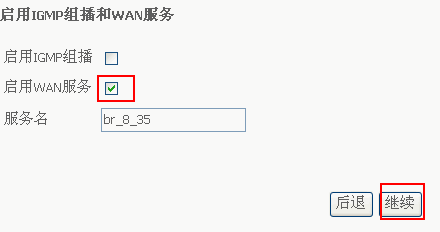

启用WAN口服务勾选，点击继续。

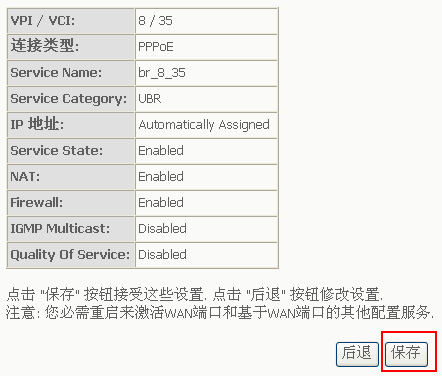

点击保存。

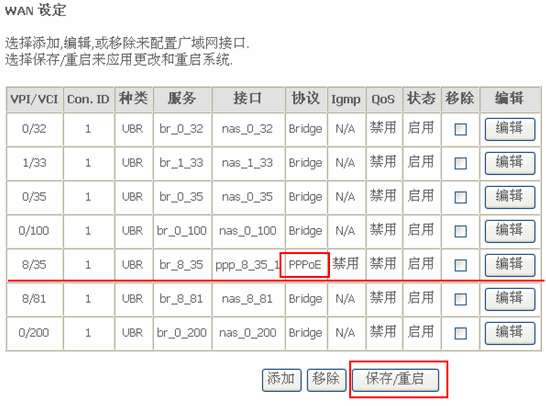

回到WAN设定页面，此时可以看到设置的VPI/VCI条目协议为PPPoE，点击保存/重启，设备重启后设置生效。

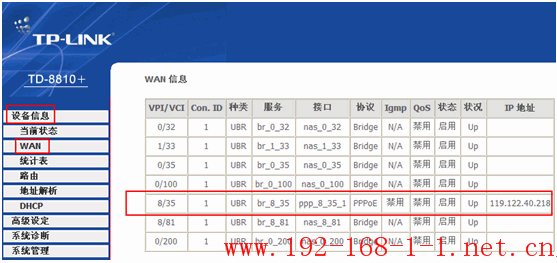

设备信息-WAN查看WAN口信息，如果VPI/VCI条目-IP地址显示出IP地址，说明设备已经拨号成功。
