TD-8800快速安装指南

---

使用ADSL Modem上网需要的最简单配置为：一台装有RJ45接口以太网网卡的PC、一条已开通的ADSL宽带线路、一台TD-8800。安装前请确认您PC的网卡可正常使用。现在，您可以参照本指南快速配置TD-8800 PPPoE拨号上网。

一 硬件安装
1. 将入户电话线接入语音分离器的LINE口，电话机与分离器的PHONE口相连，ADSL Modem电话线接口与分离器MODEM口相连。
2. 把网线一端的水晶头接到ADSL Modem的LAN（RJ45）接口，另一端接到计算机网卡。
3. 连接好电源适配器，保证设备的电源打开（电源按钮按下）。
接通电源后，ADSL Modem会进行初始化，初始化完成后，LAN灯为绿色常亮，闪烁表明LAN有数据传输，如果不亮可能是网线或者网卡有问题，请进行相应的检查。ADSL灯为绿色常亮，闪烁则代表正在与局端设备连接，请等待。

二 PC的设置

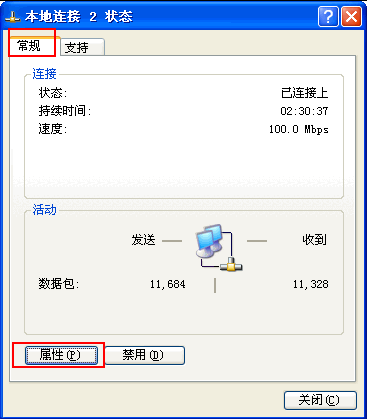

手动指定IP：如果您使用的是Windows 2000/XP操作系统，进入操作系统后，请点击任务栏的“开始”-“设置”-“控制面板”，双击“网络连接”图标，然后选择连接ADSL Modem的网卡对应的“本地连接”。

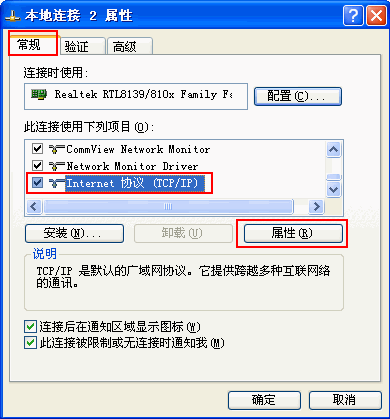

选择“属性”-“常规”-“Internet协议（TCP/IP）”，点击“属性”。

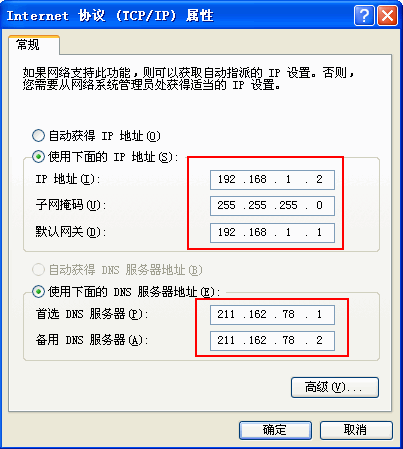

填入IP地址192.168.1.2，子网掩码255.255.255.0，默认网关192.168.1.1。

注意：在 “使用下面的DNS服务器地址”中填入当地的DNS服务器地址，如不清楚请咨询当地服务商。
注意：若您的系统为Windows Vista，设置方法稍微不同，详细见下面说明。
手动设置Windows Vista 网络参数方法：
右键桌面”网络” -“属性”，在网络管理侧边栏选择“管理网络连接”，如下图所示：

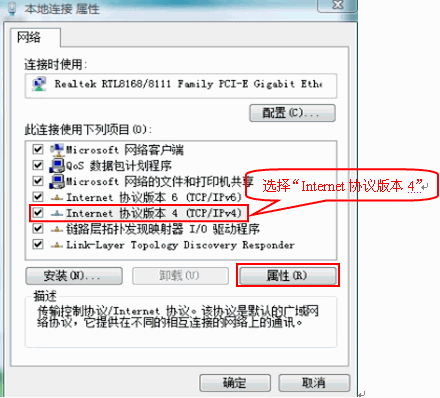

然后选择连接ADSL Modem的网卡对应的“本地连接”，选择“属性”-“常规”-“Internet协议版本4（TCP/IP）”。

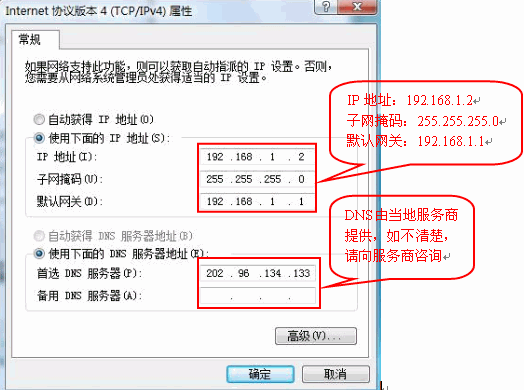

点击“属性”，填入IP地址192.168.1.2，子网掩码255.255.255.0，默认网关192.168.1.1。

注意：在 “使用下面的DNS服务器地址”中填入当地的DNS服务器地址，如不清楚请咨询当地服务商。

三 设置TD-8800拨号上网
设置前建议先将设备复位一下，复位方法：带电状态下连按三下RESET键。
（1）通过配置软件设置

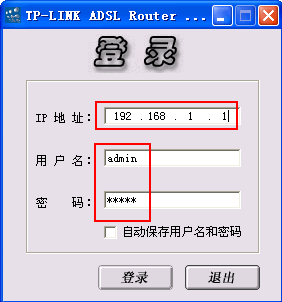

拨号上网设置最简单、快捷的方法就是通过TD-8800的配置软件来进行配置。运行配置程序，输入正确IP、登录用户名/密码，点击登录。

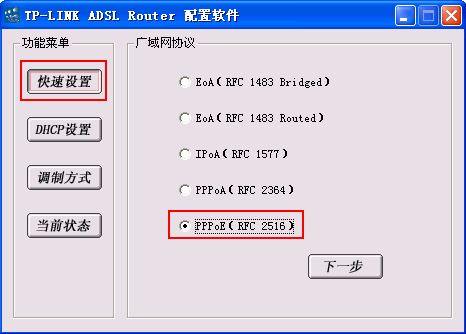

选择快速设置-PPPoE（RFC2516），点击下一步。

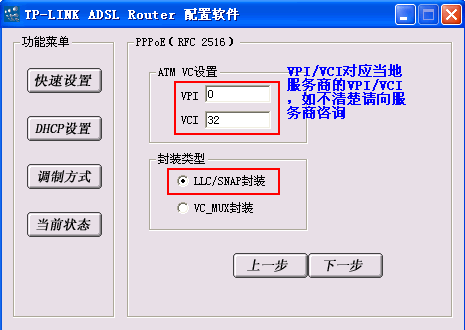

填写正确的VPI/VCI（VPI/VCI值一定要正确，否则将无法上网），选择LLC/SNAP封装，点击下一步。

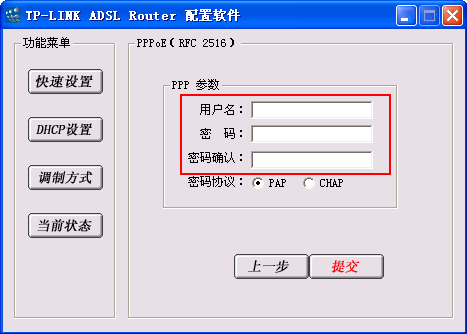

填入上网帐号、密码，点击提交，设置过程完成。

（2）通过WEB管理页面设置
在浏览器地址栏输入http://192.168.1.1 即可进入设备的 WEB管理界面。

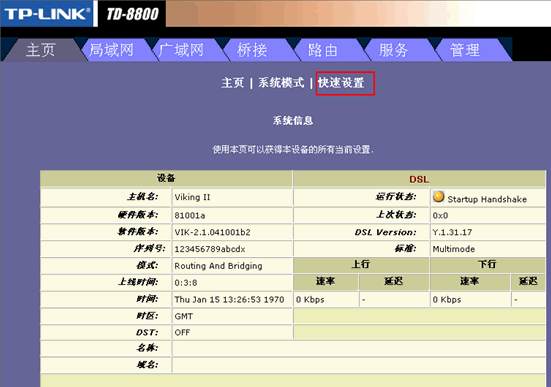

选择快速设置，依次设置好各项，点击提交。

运行模式：Enabled。
封装格式：PPPoE LLC。
VPI/VCI：对应当地服务商的VPI/VCI值，如不清楚请向服务商咨询。
桥接：Disabled。
启用DHCP：Disabled
Default Route：Enabled。
用户名/密码：填入上网帐号/密码。
服务-NAT设置-NAT Options（NAT Global Info），选择启用，点击提交。

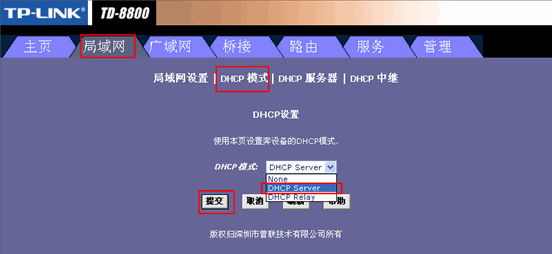

局域网-DHCP模式，选择DHCP Server，点击提交保存。开启TD-8800的DHCP服务，内网PC便可以从TD-8800自动获取IP地址。

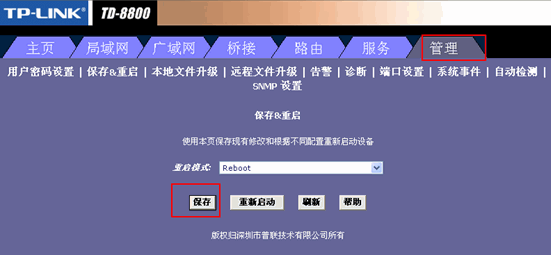

管理-保存&重启，点击保存，这样下次重启设备后无需重新进行设置。

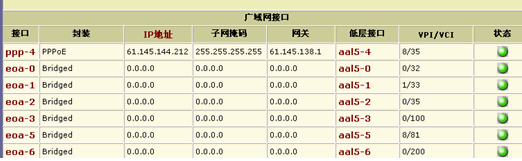

设置完成后，在主页-广域网接口中查看，如果对应接口已经获取到正确的IP、掩码、网关参数，表明已经拨号成功。
