[TL-WVR600G] IPSec VPN应用与详细配置

---

TL-WVR600G作为功能全面的企业无线VPN路由器，提供多类VPN功能。其中IPSec VPN可以实现企业站点之间搭建安全的数据传输通道，将接入Internet的企业分支机构与总部网络通过安全隧道互联，实现资源、信息共享。本文介绍TL-WVR600G在典型企业应用环境中的需求和基于该需求分析的详细配置步骤。

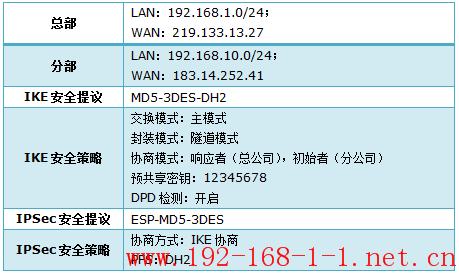

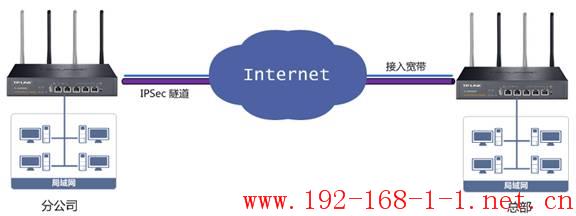

某公司需要实现将北京总部与广州分公司通过VPN互联，实现资源相互访问，同时要求数据传输的安全性。通过需求分析，根据实际网络的配置以及安全性的要求，TL-WVR600G的IPSec解决方案需按照以下列表设置：

注意：LAN，WAN网段根据实际网络设置，预共享密钥、生存时间、DPD检测周期、安全提议名称等参数设置可自定义，上述表格数据仅供参考。IKE安全策略中的各模式区别可参考页面中的帮助内容。

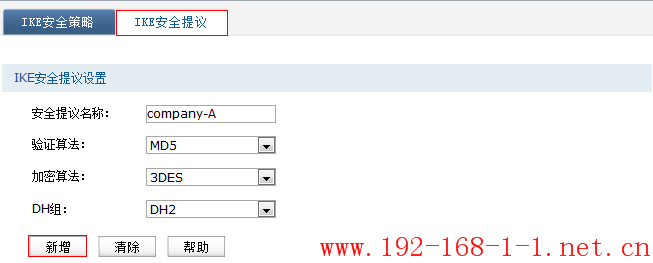

登录路由器管理界面，进入 VPN >> IKE >> IKE安全提议，设置MD5-3DES-DH2 安全组，点击 新增，如下图所示：

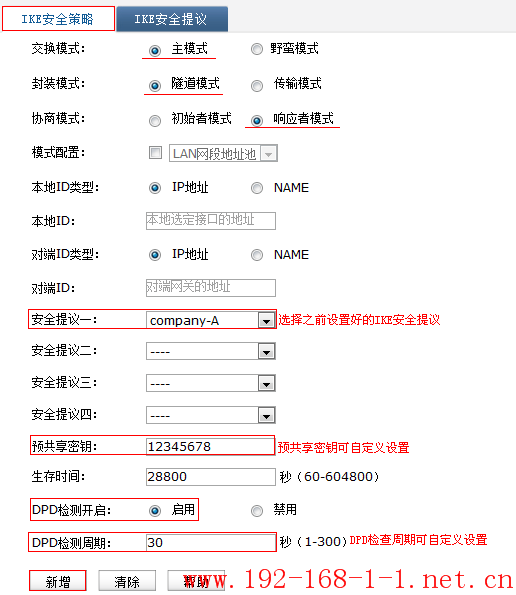

进入 VPN >> IKE >> IKE安全策略，按照参数设置列表设置好规则，点击 新增，如下图所示：

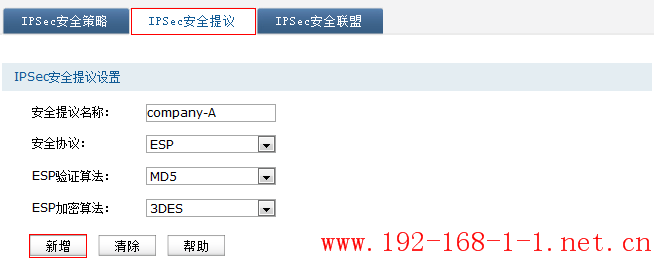

进入 VPN >> IPSec >> IPSec安全提议，设置ESP-MD5-3DES安全提议，点击 新增，如下图所示：

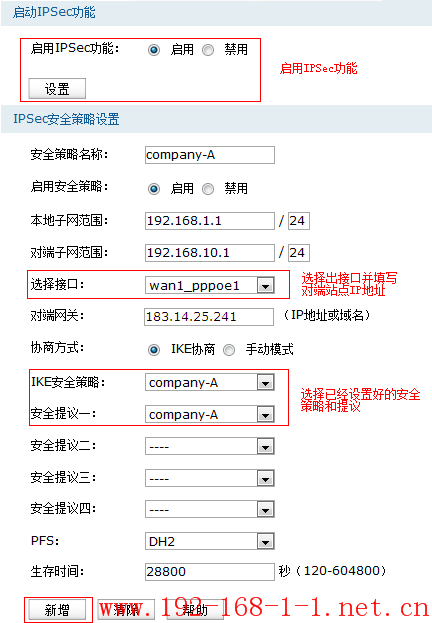

进入 VPN>>IPSec>>IPSec安全策略，按照参数设置列表设置好规则，点击 新增，如下图所示：

至此，总公司路由器的IPSec VPN设置完成，

分公司路由器同样需要设置 IKE提议、IKE安全策略、IPSec提议、IPSec安全策略，其配置参数与总公司站点的配置相对应。

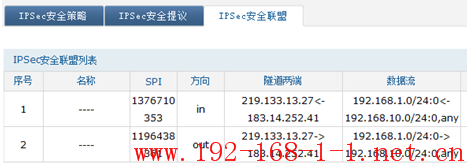

进入 VPN >> IPSec >> IPSec安全联盟，查看到安全联盟中有对应隧道条目，表明IPSEC VPN建立成功，如下图所示：

隧道建立成功，则隧道两端网络可以实现相互通信。
