交换机常用功能举例（五）——Web Smart型交换机IEEE 802.1Q VLAN设置应用实例

---

【使用环境】

在现实环境中，很多企业为了内部机构的安全，经常需要把企业局域网依据部门划分为许多小型的局域网，各个小局域网之间不能够互相访问，但要共享上网，或者共享文件服务器。本文档就是以此应用为基准，来指导大家如何利用我司的Web Smart型交换机的VLAN来实现这样的需求。

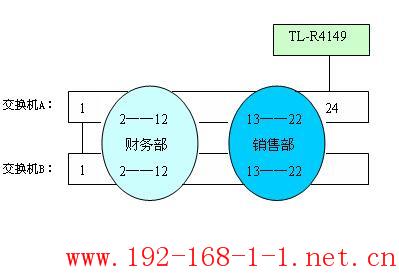

【网络拓扑】

拓扑说明：
1、交换机A和交换机B均为TL-SL2428WEB，路由器使为TL-R4149；
2、实现目的：
交换机A的2—12端口与交换机B的2—12端口可以互访；
交换机A的13—22端口与交换机B的13—22端口可以互访；
图中财务部与销售部之间不能互访；
两台交换机连接的所有电脑均可以通过交换机A上24口路由器上网。

【VLAN设置实例】

设置VLAN功能一般需要分为三个步骤：
1、选择VLAN的类型。
2、设置VLAN组的划分。
3、端口PVID值的设置。

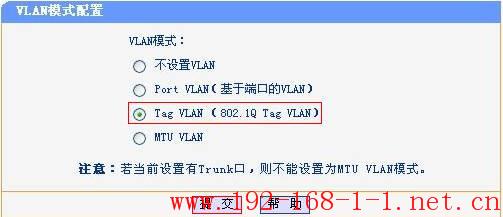

步骤1：在VLAN管理下选择VLAN配置模式为802.1Q Tag VLAN

步骤2:设置VLAN组的划分
在“VLAN管理”——“Tag VLAN配置”页面，在VLAN号下拉菜单中选择所想设置的VLAN的序号，在VLAN ID：（1-4094）后面填入VLAN对应的VID值，（VID值一般会随着VLAN号的变化而变化）。通过勾选相应的端口把端口加入到所对应的VLAN里面，在出口规则选项中可以选择“加Tag”或者“去Tag”。

注意：
实例配置中没有使用VLAN 1，所以在交换机配置过程中请把所有端口从VLAN1中清除掉。

设置三个VLAN组如下：
VLAN2：（VID=2）
交换机A：
包括端口：勾选1—12、24端口，其中端口1为加Tag，端口2—12、24为去Tag，其它端口不勾选。端口2—12的缺省VID=2。
交换机B：
包括端口：勾选1—12端口，其中端口1为加Tag，端口2—12去Tag，其它端口不勾选。端口2—12的缺省VID=2。

VLAN3：（VID=3）
交换机A：
包括端口：勾选1，13—22，24端口，其中端口1为加Tag，端口13-22、24为去Tag，其它端口不勾选。端口13-22的缺省VID=3。
交换机B：勾选1，13—22端口，其中端口1为加Tag，端口13-22为去Tag，其它端口不勾选。端口13-22的缺省VID=3。

VLAN4：（VID=4）
交换机A：
包括端口：勾选1—22，24端口，其中端口1加Tag，端口2-22，24为去Tag，其它端口不勾选。端口24的缺省VID=4。
交换机B：
包括端口：勾选1—22 端口，其中端口1加Tag，端口2-22为去Tag，其它端口不勾选。

交换机A相关配置截图如下：

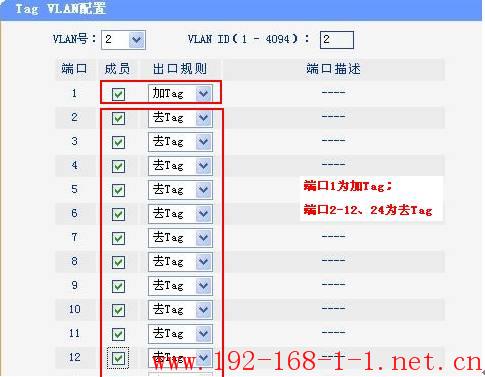

配置VLAN2及端口成员

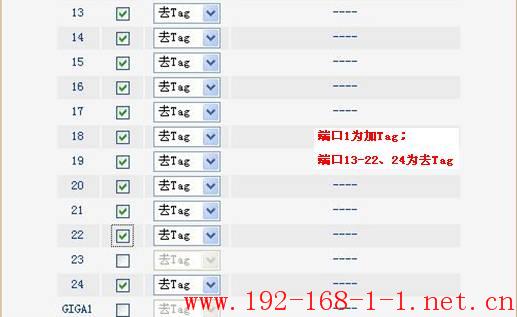

配置VLAN3及端口成员

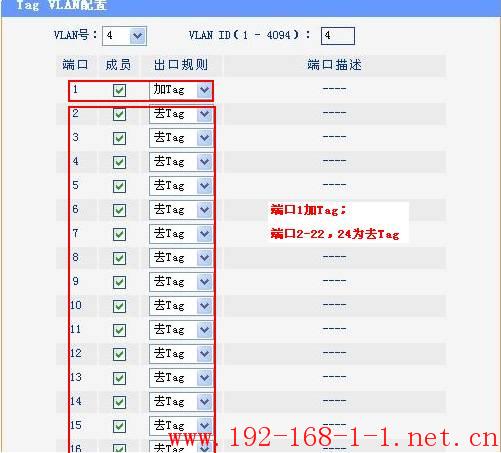

配置VLAN4及端口成员

步骤3：设置每个端口的PVID值

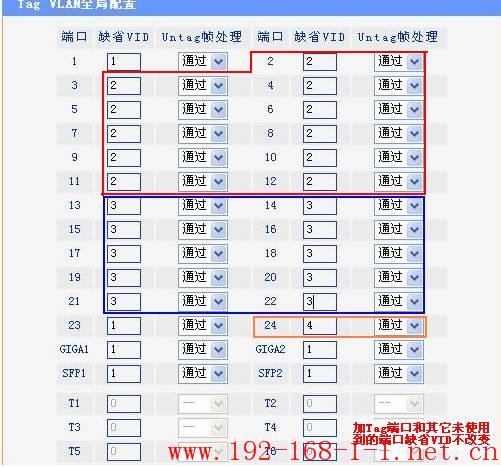

在“VLAN管理”——“Tag VLAN全局配置”页面，设置每个端口的缺省VID。
如下图，设置各个端口的缺省VID如下：
端口2—12缺省VID=2 端口13-22缺省VID=3 端口24缺省VID=4
端口1由于是Tag端口，其缺省VID值保持默认即可。

交换机B上我们也要进行类似的设置，只不过端口所属VLAN情况略有不同。

至此整个配置过程就全部结束，通过上面的设置可以实现属于不同VLAN的电脑无法互相访问，但是都可以共享路由器上网。
