Port VLAN是基于端口的VLAN，处于同一VLAN的端口之间才能相互通信，可有效地屏蔽广播风暴，并提高网络安全性能。基于端口的VLAN具有实现简单，易于管理的优点。

说明：Port VLAN一般适用在同一个交换机下的VLAN划分，若是跨交换机的VLAN划分则需使用基于802.1Q的TAG VLAN。

Port VLAN举例——例如：有两个部门：部门A和部门B，还有一个资源服务器，所有电脑和服务器连接在同一个交换机下。要求部门A和部门B之间不能通信，但可以共同访问服务器。如下图：

首先确认VLAN类型——Port VLAN。

接着设置VLAN组的划分——部门A属于VLAN 1；部门B属于VLAN 2；服务器同属于VLAN 1和VLAN 2。

Port VLAN设置——对所举例子设置

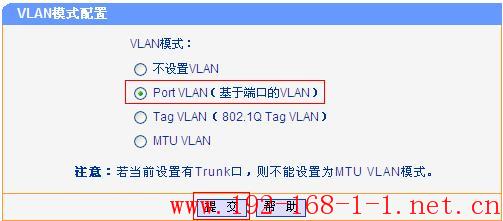

1、在“VLAN管理”——“VLAN模式配置”，选择“Port VLAN”，并“提交”。

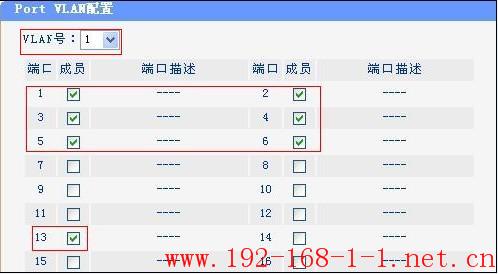

2、选中“Port VLAN配置”，选择一个“VLAN号”进入对应的配置界面，为方便记忆，这里选择“VLAN号 1”配置VLAN 1，勾选属于VLAN 1的端口1-6和端口13，并“提交”。

3、选择“VLAN号 2”配置VLAN 2，勾选属于VLAN 2的端口14-20和端口13，并“提交”。

至此，Port VLAN已设置完成。

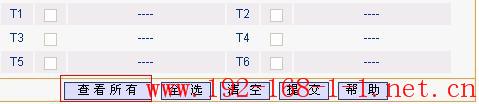

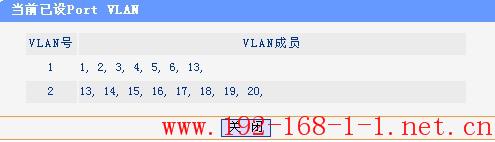

若想查看所配置VLAN信息，点击该配置界面下的“查看所有”，显示当前已设Port VLAN。
