[TL-WVR600G] PPTP VPN构建站点到站点安全隧道

---

TL-WVR600G为功能全面的企业无线VPN路由器，提供多类VPN功能。其中PPTP VPN可以实现企业站点之间搭建安全的数据传输通道，将接入Internet的企业分支机构与总部网络通过安全隧道互联，实现资源、信息共享。本文介绍TL-WVR600G在典型企业应用环境中的需求和基于该需求分析的详细配置步骤。

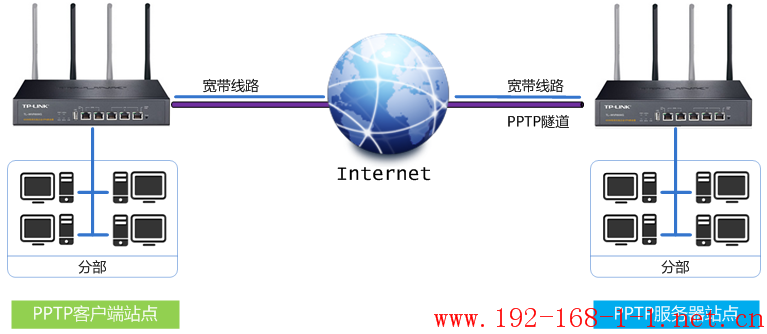

    站点到站点的PPTP VPN应用拓扑如下：

PPTP VPN站点到站点模式应用拓扑

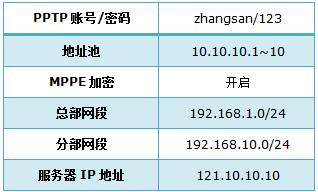

某公司总部使用静态IP，分部使用动态IP。现需要实现总部与分部之间可以互访，且确保数据安全。根据用户需求，可以使用L2TP 站点到站点隧道实现。配置参数参考下表：

注意：以上参数仅供参考，实际配置以真实参数为准。

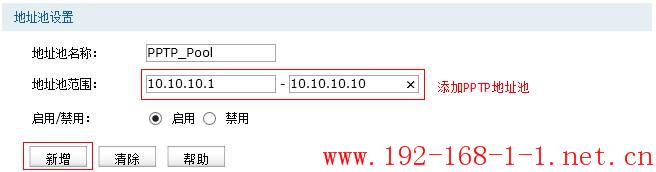

进入路由器管理界面，在 对象管理 >> 地址池 中，添加PPTP地址池，如下图：

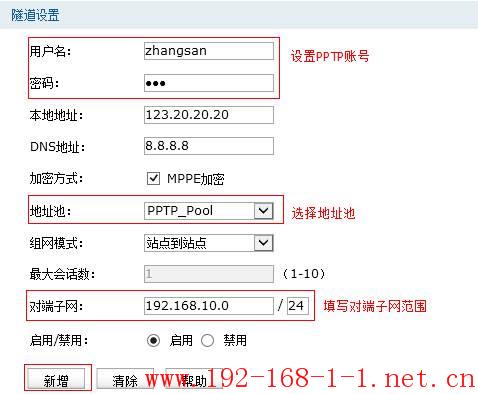

在 VPN >> PPTP中，添加PPTP账号、密码规则，并填写对端子网范围，设置完成后点击 新增，如下图：

        1、进入WAN口设置

         登录PPTP客户端路由器（分支路由器）的管理界面，点击 基本设置 >> WAN设置，如下图：

2、新增PPTP拨号

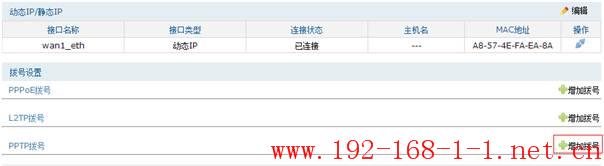

    在 PPTP拨号 条目中点击 新增拨号，如下图：

3、添加拨号参数

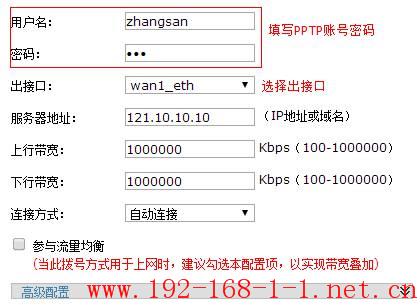

    添加PPTP用户名密码，选择出接口并填写PPTP服务器地址。如下图：

       注意：由于界面会刷新，避免您设置的参数丢失，您可以先点击新增，后进行下一步。

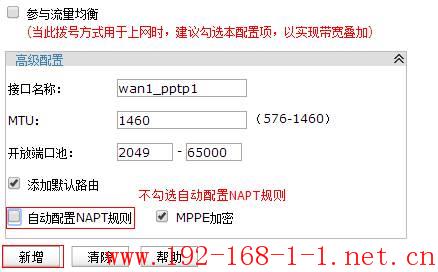

4、设置高级配置

    点击高级配置下拉框，不勾选 自动配置NAPT规则，设置完成点击 新增。

5、拨号成功

    规则状态为 已连接，则表示设置成功。

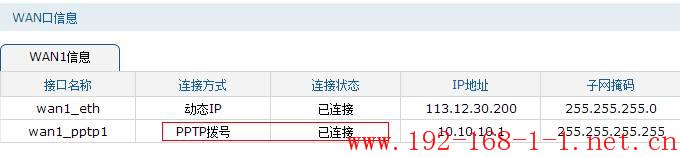

        在WAN口信息中可以看到PPTP拨号成功。

至此，站点到站点的PPTP VPN建立成功，两端子网内的终端可以直接访问对端子网。
