我司无线AP供电方式tplink路由器设置
tplink 2017-8-21 2:9:53 tplink 次浏览
我司企业无线AP种类丰富，无线AP的供电方式也有多样，适合不同的使用环境。供电方式有：标准PoE供电、Passive PoE供电、电源适配器供电。我司在产无线AP的供电方式汇总如下表。
|
产品型号 |
供电方式 |
产品型号 |
供电方式 |
|
TL-AP300C-POE |
标准POE |
TL-WA7510N |
Passive PoE |
|
TL-AP300I-POE |
标准POE |
TL-WA7210N |
Passive PoE |
|
TL-AP302C-POE |
标准POE |
TL-CPE510 |
Passive PoE |
|
TL-AP302C-POE蓝 |
标准POE |
TL-CPE210 |
Passive PoE |
|
TL-AP302I-POE |
标准POE |
TL-AP300P |
Passive PoE |
|
TL-AP450C-POE |
标准POE |
TL-AP300D |
电源适配器 |
|
TL-AP450I-POE |
标准POE |
TL-AP300I-DC |
电源适配器 |
|
TL-AP452C-POE |
标准POE |
TL-AP450D |
电源适配器 |
|
TL-AP453C-POE |
标准POE |
TL-AP451C |
Passive PoE/电源适配器 |
|
TL-AP600C-POE |
标准POE |
TL-AP301C |
Passive PoE/电源适配器 |
|
TL-AP1200C-POE |
标准POE |
TL-AP301C蓝 |
Passive PoE/电源适配器 |
|
TL-AP1750C-POE |
标准POE |
|
下面简述各种供电方式。
一、标准PoE供电
我司大部分企业无线AP支持IEEE 802.3af/at，是标准的PoE受电设备，同时支持PoE Mode A（电力传输和数据传输共用双绞线对）和 PoE Mode B（电力传输和数据传输采用单独的双绞线对）两种供电模式。
PoE Mode A电力传输和数据传输共用1、2、3、6线对；PoE Mode B电力传输使用4、5、7、8线对，数据传输使用1、2、3、6线对。
电力传输和数据传输采用同一双绞线对（PoE Mode A）

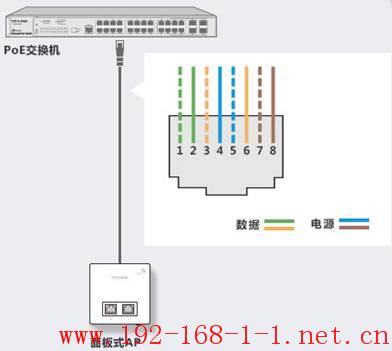

电力传输和数据传输采用不同双绞线对（PoE Mode B）
注：我司PoE交换机目前只支持PoE Mode A模式，但是AP产品同时支持2种供电模式，完美兼容各种PoE供电设备。
二、Passive PoE供电
Passive PoE供电为非标准的PoE供电，必须和产品配套的PoE模块搭配使用才能实现网线供电，无法使用标准PoE供电设备直接给受电设备供电。Passive PoE使用的PoE Mode B（电力传输和数据传输采用单独的双绞线对）供电模式，即电力传输使用4、5、7、8线对，数据传输使用1、2、3、6线对。

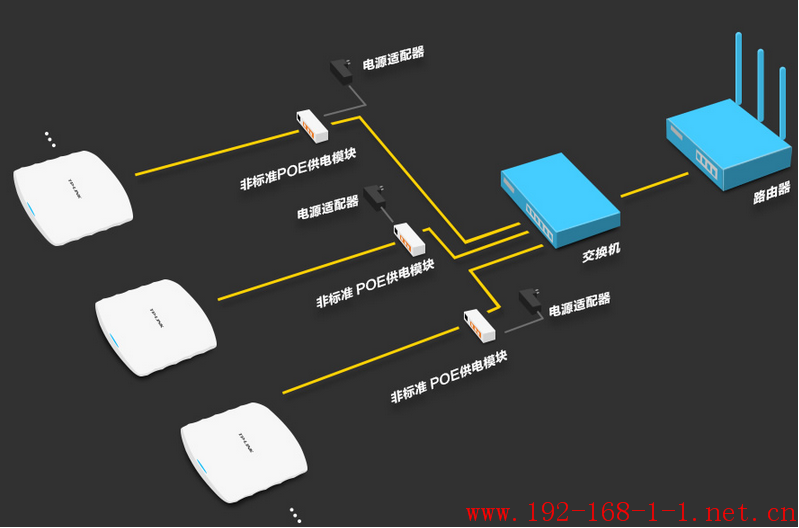

Passive PoE供电的典型应用如下图：
三、电源适配器供电
我司部分无线AP使用电源适配器供电，不需要额外的PoE供电设备，组网成本较低。
