如何配置外接DHCP服务器使AC跨越三层交换机发现AP

---

【背景】

在很多大型网络环境中会使用到三层交换机，而AC自带的DCHP服务器仅能够在同一个局域网内给AP分配IP地址，在有三层交换机的环境下就需要通过配置外接DHCP服务器给AP分配IP地址。

【需求】

某公司有线网络已经布置完成，现需要进行无线扩展，有以下需求：

1） 公司实际使用的网段有三个网段，分别为192.168.1.0网段、192.168.2.0网段、192.168.3.0网段，在这三个网段范围内都需要有AP进行无线覆盖；

2） AC与DHCP服务器都在10.10.10.0网段，该DHCP服务器可以给整个网络分配IP地址；

3） AP也通过网络中已有的DHCP服务器获取IP地址；

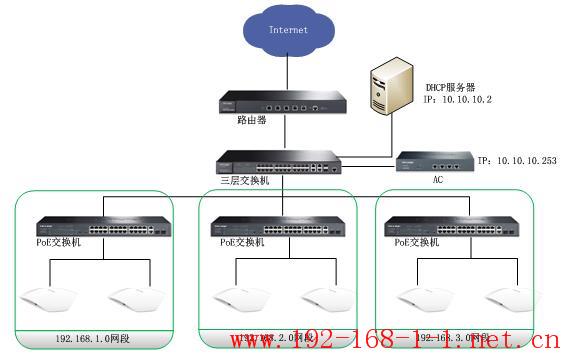

【拓扑结构】

【配置方法】

第一步：AC的配置

1） 配置AC的IP地址为 10.10.10.253，网关填写三层交换机的接口IP地址；

2） 点击保存并同步配置

第二步：三层交换机的配置

1）三层交换机上划分好相应的VLAN和网段；

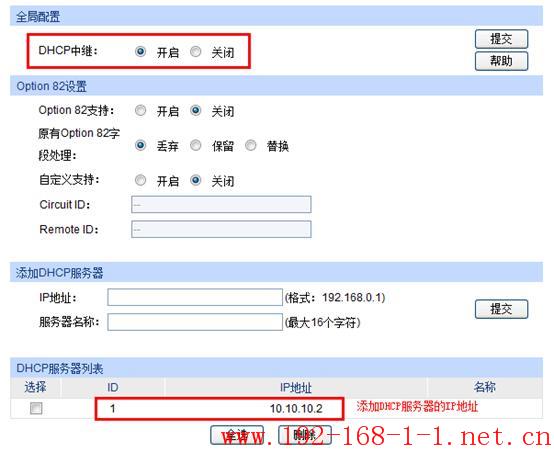

2）在三层交换机上启用DHCP中继，服务器IP地址填写DHCP服务器的IP地址；

第三步：DHCP服务器配置：

本文以 Windows Server 2008 R2配置为例

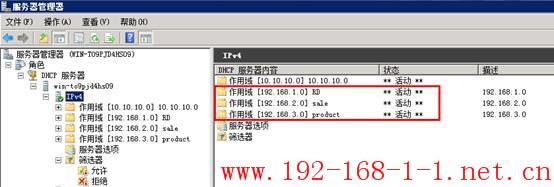

1）在Windows Server 2008 R2中使用DHCP服务器设置向导，根据实际环境需要设置需要的作用域，如下图所示：

2）右键“IPv4”选择设置预定义的选项

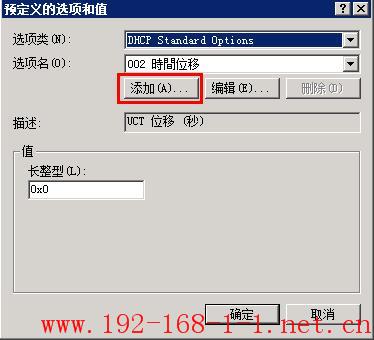

3）在弹出的“预定义的选项和值”中点击“添加”

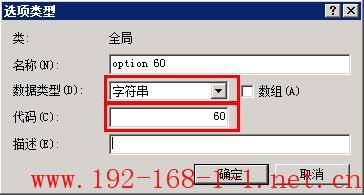

4）添加option 60选项，数据类型为字符串（注意：请不要选错了，Windows Server中选错了将无法修改和删除），代码60，点击确定

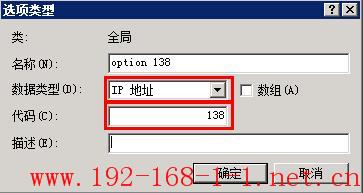

5）添加option 138选项，数据类型为IP地址，代码138，点击确定

6）右键点击“服务器选项”，选择配置选项

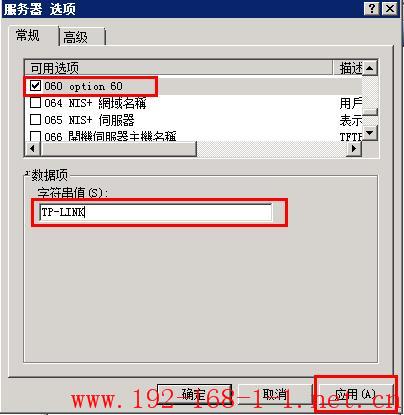

7）在服务器选项的“常规”选项卡中，选中“option 60”，字符串值填写“TP-LINK”,点击应用;

8）在服务器选项的“常规”选项卡中，选中“option 138”，IP地址填写AC的IP，本例中AC IP地址为10.10.10.253，点击应用，点击确定;

9）配置完成之后在服务器选项中可以看到

第四步：完成配置

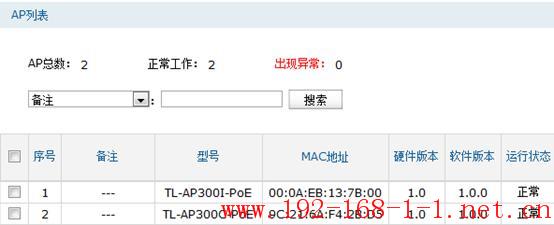

经过以上配置，网络中的DHCP就基本上已经配置完成了，此时可以登录到AC的管理界面查看AP列表，AP已经可以正常被发现。

【FAQ】

1、 以上配置是否会影响DHCP服务器给普通客户端分配IP地址？

答：不会，该DHCP服务器可以正常给所有客户端分配IP地址

2、 网络中是否还需要其他DHCP服务器？

答：不需要
