面板式AP的安装方法

---

背景

传统的AP大多是桌面式的，桌面式的AP安装和存放都需要占用一定的有效空间，既浪费一定的空间又影响整个使用环境的简洁美观。面板式AP采用国际86MM面板设计,便于安装到房间的接线盒上。

本文以TL-AP300I-PoE为例介绍面板式AP的安装方法。

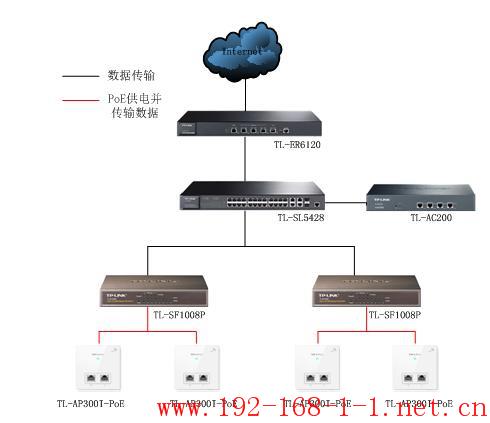

网络拓扑

AP的产品介绍

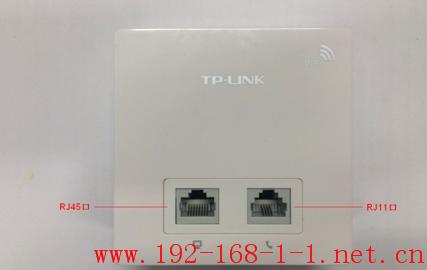

1.前面板

接口说明：

注意：不同型号的无线面板式AP包含的接口略有区别，具体请参考：面板AP的各个接口使用方法介绍

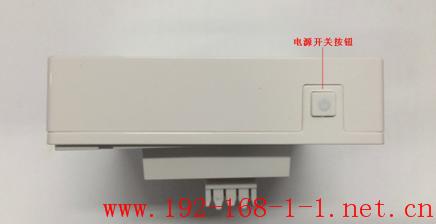

2.侧面板

电源开关按钮：开启或关闭电源

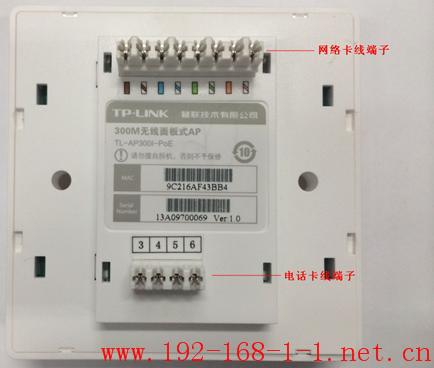

3.背面板

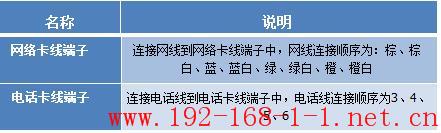

卡线端子说明：

AP的安装方法

1.用螺丝刀取下墙面上的86面板盒。

2.将网线和电话线按照面板上所示线序分别安装至对应的卡线端子中。

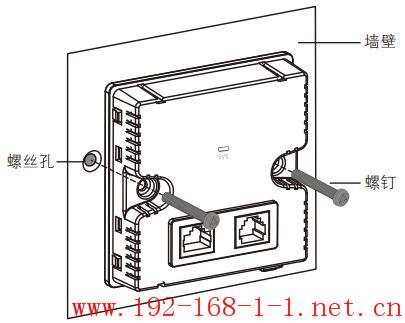

3.将TL-AP300I-PoE左右两边的螺丝孔对准墙壁上的螺丝孔，安装螺钉固定。

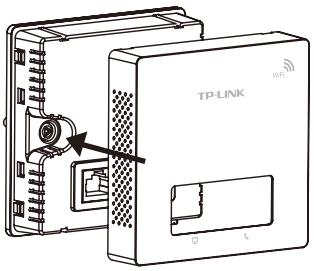

4.按照下图所示的方向固定壳体上盖，完成安装。

经过以上步骤，AP就可以成功的实现墙面安装。AP安装完成后，您需要通过AC对AP来进行管理，使AP能够成功的发射无线信号供无线终端设备接入。AC的配置步骤可以参考相关AC产品的使用说明书。
