吸顶式AP的安装方法

---

背景

传统的AP大多是桌面式的，桌面式的AP安装和存放都需要占用一定的有效空间，既浪费一定的空间又影响整个使用环境的简洁美观。吸顶式AP既可以安装在墙体上也可以安装在天花板吊顶上，不仅可以适应各种复杂的使用环境，而且节省更多可利用空间。

本文以TL-AP300C-POE为例介绍吸顶式AP的安装方法。

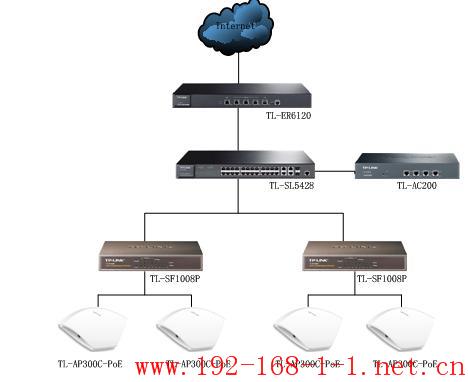

网络拓扑

AP的安装方法

一、吸顶安装

1.在天花板上标记开孔位置。拆下选定的天花板，将安装架置于天花板中央，用记号笔在天花板上标记安装架上的三个开孔位置，然后按照安装架上指示的网线接口方向，用记号笔在天花板上（下图阴影区内）标记一个直径为10mm的网线开孔位置。

2.在天花板上开孔。按照天花板上标记的位置，钻三个直接为4mm的螺钉孔和一个直径为10mm的网线孔。

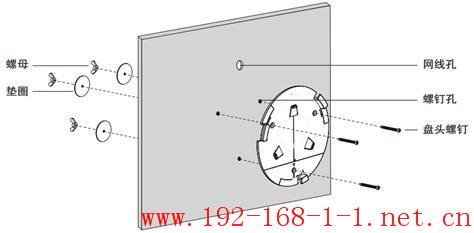

3.固定安装架到天花板。如下图所示，将安装架用螺母、垫圈和盘头螺钉固定到天花板上。

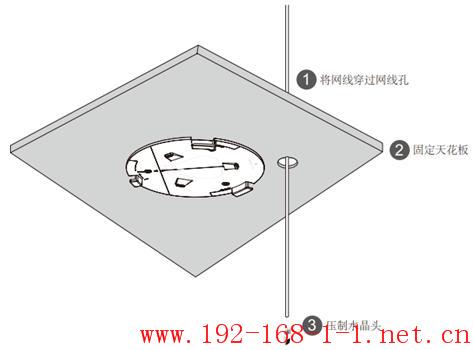

4.固定天花板。如下图所示，先将网线穿过网线孔，再固定天花板，然后压制水晶头。

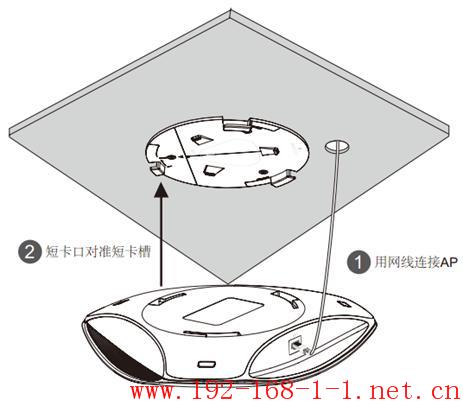

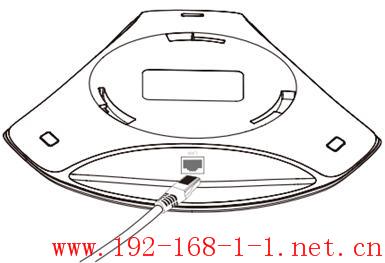

5.安装AP到安装架。如下图所示，先用网线连接AP，再按照安装架上标注的网线接口和指示灯方向对齐安装架和AP，注意短卡口对准短卡槽。

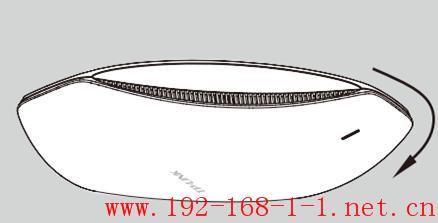

6.旋转AP加以固定。将AP嵌入到安装架上，再顺时针方向旋转，直到固定。

二、挂墙安装

1.在墙面上标记开孔位置。将安装架置于选定的墙面处，注意安装架上指示的网线接口方向应该与实际网线布线方向一致，用记号笔在墙面上标记安装架上的三个开孔位置，然后用冲击钻在墙面上钻出三个直接为4mm的钻孔。

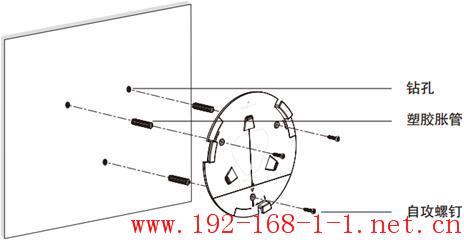

2.固定安装架到墙面。如下图所示，将安装架用塑胶胀管和自攻螺钉固定到墙面上。

3.用网线连接AP。

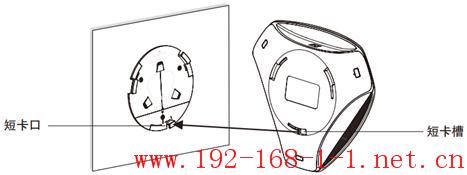

4.安装AP到安装架。按照安装架上标注的网线接口和指示灯方向，对齐安装架和AP，注意短卡口对准短卡槽。

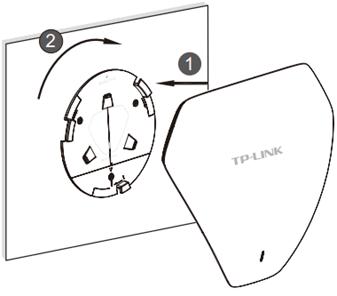

5.旋转AP加以固定。将AP嵌入到安装架上，再顺时针方向旋转，直到固定。

经过以上步骤，AP就可以成功的实现吸顶安装或挂墙安装。AP安装完成后，您需要通过AC对AP来进行管理，使AP能够成功的发射无线信号供无线终端设备接入。AC的配置步骤可以参考相关AC产品的使用说明书。
