交换机常用功能举例（二）——端口带宽控制应用举例

---

端口带宽控制（Port Bandwidth）可以有效的限制该端口下用户对网络资源的带宽占用。说明：这里的带宽控制是限制最大占用量，但并不保障最小。

端口带宽实现——对端口的出口、入口带宽进行设置，当该端口出入的数据流量超过所设定的阀值时，多余的部分将被丢弃。

端口带宽举例——例如：交换机光纤接入总带宽为10M，A用户限制最大占用为1M，B用户限制最大占用2M，其余用户不做要求。此时可以利用交换机的端口带宽功能实现。

1、 将A用户接在交换机1端口。

2、 将B用户接在2端口。

3、 设置端口1的出口、入口带宽限制为1M。

4、 设置端口2的出口、入口带宽限制为2M。

5、 这里可以通过静态地址和端口安全将A、B用户绑定在1、2端口。具体设置方法请参考：

交换机常用功能举例（一）——端口安全应用举例

端口带宽设置——对所举例子设置

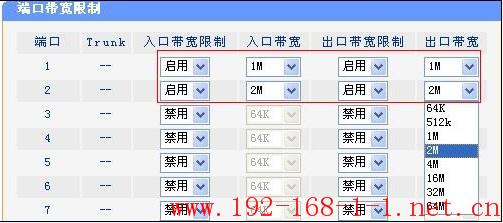

1、登陆交换机，选择“端口管理”——“端口带宽限制”。

2、将端口1、2对应的入口、出口带宽限制由“禁用”改为“启用”。

3、在入口、出口带宽选项的下拉菜单中选择对应的1M、2M。接着选择“提交” 。

注意：

1. Trunk列提示的信息是根据当前交换机的Trunk设置显示端口从属于哪个Trunk。Trunk成员不能设置带宽控制。

2.若端口已启用广播风暴抑制，则不能启用入口带宽限制。

3.在一个或多个端口上启用出口带宽限制时，建议将各端口的流量控制禁用，以保证交换机的正常工作。
