企业路由器提供多类VPN功能。其中L2TP VPN可以实现企业站点之间搭建安全的数据传输通道，将接入Internet的企业分支机构与总部网络通过安全隧道互联，实现资源、信息共享。

本文介绍使用R系列新平台路由器搭建站点之间的L2TP安全隧道的方法。

需求分析

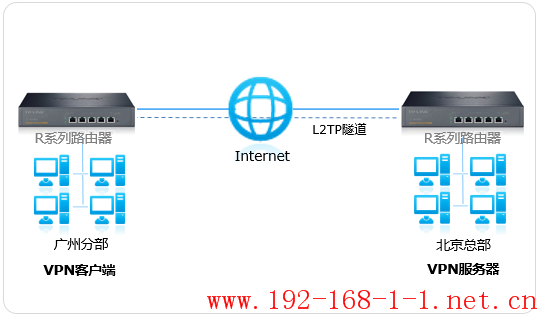

某公司的总部与分部均使用R系列新平台路由器。需要实现将北京总部与广州分公司通过VPN互联，实现资源相互访问，同时要求数据传输的安全性。需求参数如下：

注意：以上表格的参数仅供参考。

设置方法

1.总部-添加VPN地址池

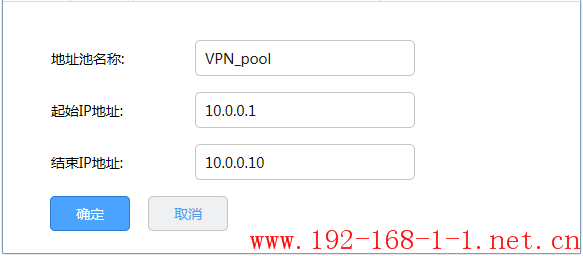

登录到总部的R系列新平台路由器界面，点击“VPN>用户管理>IP地址池”，点击“新增”，设置如下VPN地址池：

2.总部-设置L2TP用户管理

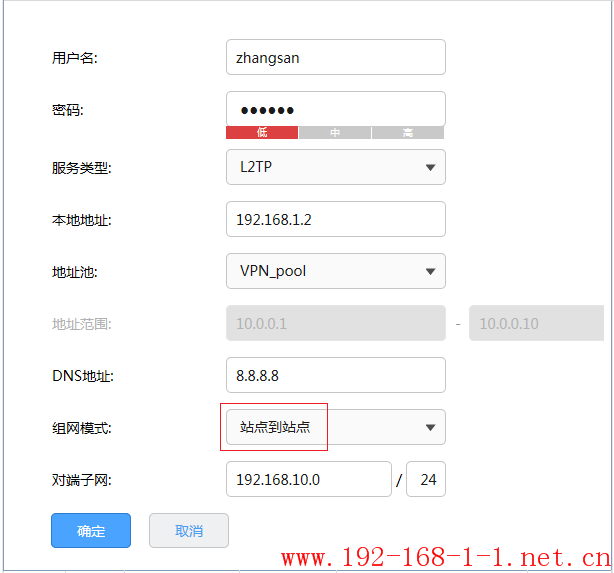

点击“VPN>用户管理”，点击“新增”，添加L2TP用户的相关参数，如下图：

注意：本地地址为VPN隧道的本地虚拟IP地址，对端拨通后可通过此IP管理路由器。此地址可以任意设置，但不能设置为LAN/WAN口地址。

3.总部-设置L2TP服务器

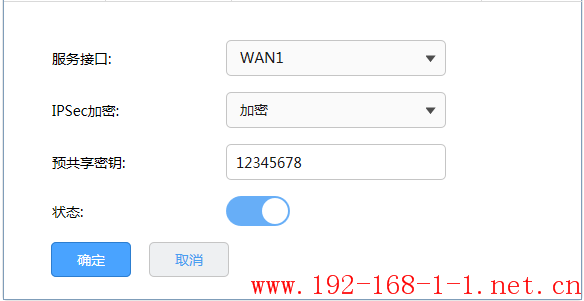

点击“VPN>L2TP>L2TP服务器”，点击“新增”，设置如下：

至此，总部服务器设置完成。

4.分部-设置L2TP客户端

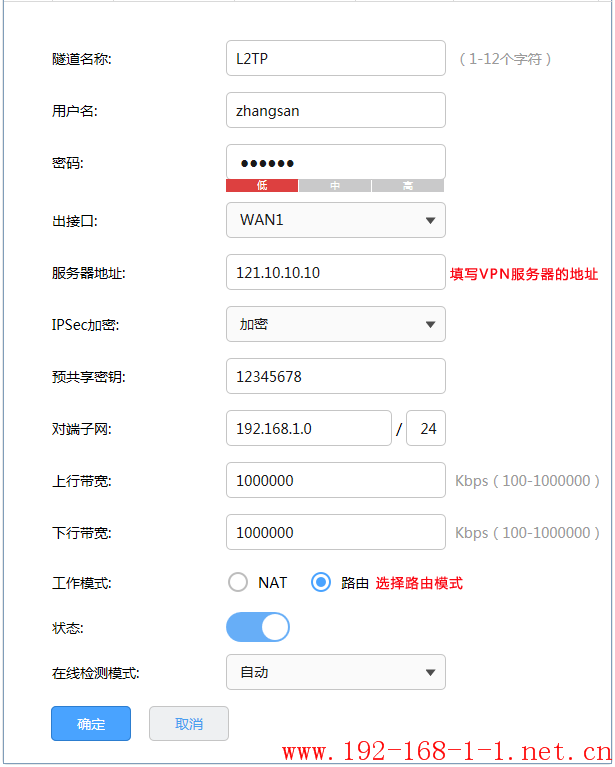

登录到分部的R系列新平台路由器界面，点击VPN，客户端设置如下：

注意：服务器地址即总部路由器WAN口的IP地址。

注意：如果分部需要通过总部的宽带上网，可以将上图中的“模式”选择为“NAT模式”，同时还需要在总部路由器上设置一条NAPT规则：出接口为总部路由器上连接宽带线的WAN口、源地址范围为总部路由器上设置的VPN地址池范围。

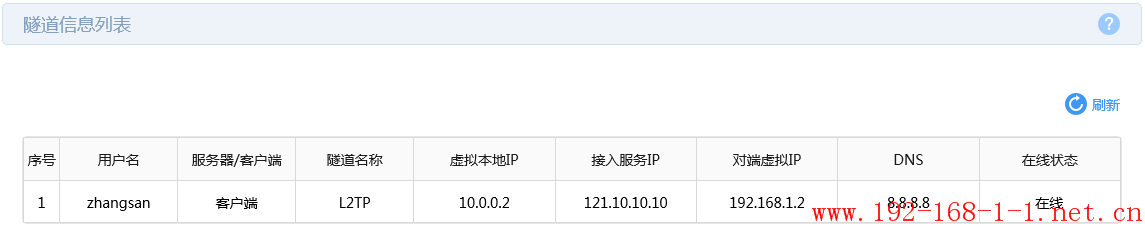

点击“确定”后，将自动连接VPN。在“隧道信息列表”中看到如下列表说明VPN连接成功。

至此，L2TP VPN隧道搭建成功，两端内网可以相互访问。
