应用介绍
AC控制器可以对接入的AP设置多个无线网络名称，且对不同的无线网络设置不同的网络权限及认证方式，满足在不同环境下无线组网的需求。
需求分析
某酒店需要实现无线覆盖，为入住客人和办公网络提供无线接入，有以下需求：
1、网络中启用两个无线网络名称，分别用于员工（SSID：Office）和客人（SSID：Guest）；
2、办公网络与客人网络之间不能互访；
3、办公网络通过MAC地址认证上网，客人网络通过Portal认证上网。
解决方案
根据需求，提供的解决方案如下：
1、使用AC控制器集中管理AP，启用两个SSID分别对应员工和客人网络，不同网络使用相应的无线认证方式；
2、使用三层交换机，对不同SSID网络分配不同网段的IP（本文使用TL-SG5428作为三层交换机），通过三层交换机中的ACL控制内网访问权限；
3、在出口路由器中针对不同SSID对应的不同网段，设置不同的外网访问权限。

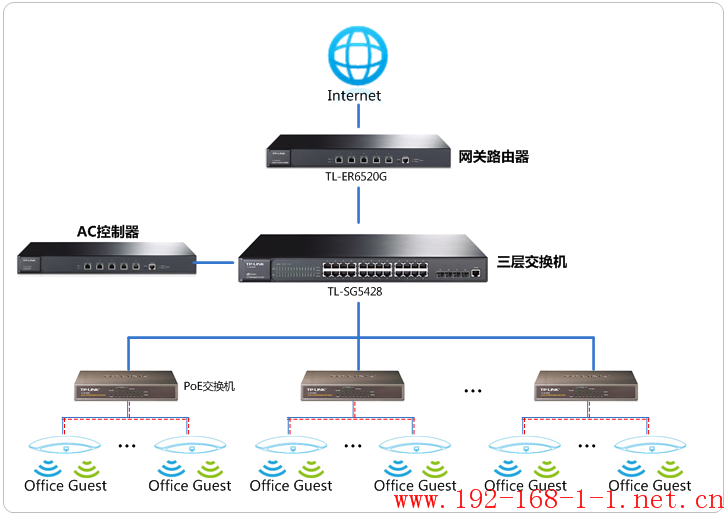

应用拓扑如下：
设置方法
1.三层交换机设置
（1）配置规划及线路连接
在三层交换机中启用四个VLAN，分别用于AC与AP通信、外网VLAN、客人网络、员工网络；
三层交换机接线说明：
1号接口接路由器（路由器LAN口IP：192.168.1.1）；
2号接口接AC控制器；
3-10号接口接PoE交换机TL-SF1008P。
（2）配置VLAN

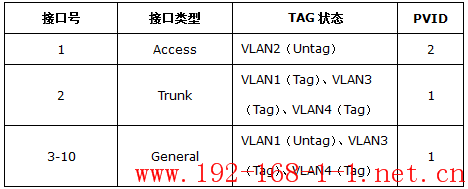

按照如下表进行VLAN配置。
（3）VLAN接口IP配置

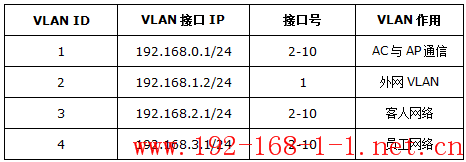

配置各VLAN对应的三层接口，三层交换机VLAN配置参考表：
2.AC控制器基本配置
（1）配置规划及线路连接
AC控制器启用三个VLAN，设置三个VLAN设置接口IP地址，分别对应AC与AP通信、客人网络、员工网络：
接线说明：1号接口接三层交换机，2-5号暂未使用。
（2）配置VLAN

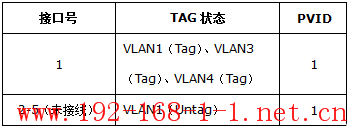

按照下表进行VLAN配置：
（3）VLAN接口IP配置
VLAN接口配置参考表：
（4）接口网关配置
在AC控制器对其中一个接口设置网关，使AC控制器能够跨三层被管理。
在“网络设置< 接口设置”中，对VLAN1对应的接口进行设置，本文中网关地址填写192.168.0.1。
注意：网关的作用相当于缺省路由，在其中一个接口填写正确的网关即可。
（5）DHCP服务配置
由于AC的接口地址被设置为192.168.0.段，因此需要在“网络设置<DHCP服务
完成以上配置后，AC控制器与三层交换机的基本配置完成，接下来配置无线、认证信息。
3.无线及认证服务配置
（1）无线射频设置
在AC控制器中设置无线SSID，进入“无线管理>无线服务”，添加SSID 并绑定VLAN，如下表：
（2）针对客人认证设置
针对Guest设置Portal认证，客人无线客户端接入的时候需要进行Portal认证，设置方法请点击参考：AC控制器Portal功能典型配置案例。
（3）针对员工认证设置
针对Office设置MAC地址认证，办公客户端接入无线网络，进行MAC认证，设置方法请点击参考：AC控制器MAC认证设置指导。
4.网络权限设置
（1）内网访问权限管控
在三层交换机上针对不同SSID对应的网段进行内网访问权限控制，设置方法请点击参考：TL-SG5428应用——ACL控制不同部门的网络权限。
（2）外网访问权限
在路由器上可以设置不同SSID对应网段的上网权限，设置方法请点击参考：TL-ER6520G某企业网络配置实例。
补充说明：TL-AC1000 1.0设置和本文略有差异，设置方法请点击参考：[TL-AC1000 V1] 对不同SSID设置上网权限及认证方式的设置指导。
