面板AP的各个接口使用方法介绍

---

不同型号的无线面板式AP包含的接口略有区别，以下分别进行介绍。

1.同时含网络接口及电话接口

该类AP同时提供了网络接口及电话接口，且均在面板正面，方便有线网络连接和电话安装。

其背面板的接线示意图如下：

2.仅含网络接口

该类AP只有网络接口，采用标准PoE供电，在背面只需一根网线，即可同时传输数据和电力，施工方便。背面板的接线图如下：

正面板分单个网络接口和双网口两种，双网口可以同时连接两个有线设备，满足有线需求。

3.含电源接口

该类AP包含电源接口，采用9VDC/0.6A电源适配器供电，无需额外PoE交换机，组网成本低。

注意：部分无线面板式AP的电源接口在产品侧面。

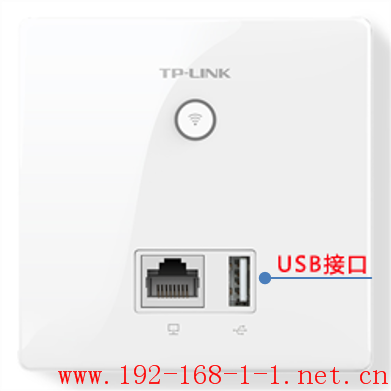

4.含USB接口

该类AP正面提供1个5V/1A标准USB充电口，方便为手机、平板等移动设备充电。

注意：无线面板式AP，型号以DC结尾的，采用电源适配器供电；型号以PoE结尾的，采用802.3af/at标准PoE网线供电。
