某企业的三层办公楼中已有有线网络，其中研发部、销售部、产品部分别使用VLAN 10、20、30三个不同的VLAN。现需实现无线网络覆盖，各楼层接入交换机支持标准PoE供电，将无线AP接入交换机，实现由AC无线控制器统一管控，且处于不同VLAN中的AP发射相同的无线名称（SSID）。

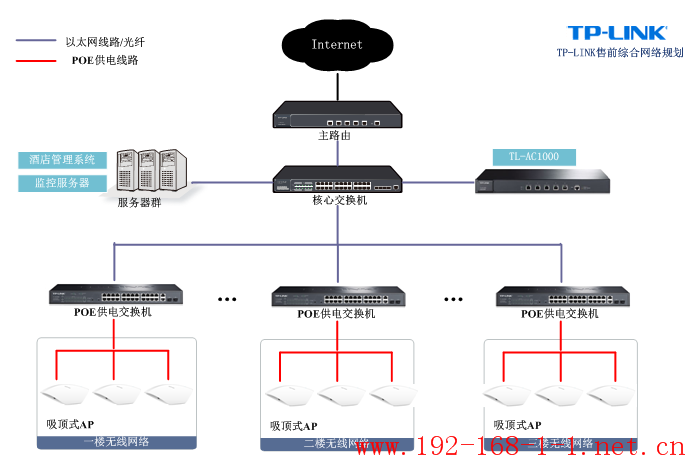

应用拓扑

应用拓扑如下：

设置方法

TL-AC1000.1.0的设置界面略有差异，设置方法请点击参考：[TL-AC1000 1.0] 如何在不同VLAN使用相同的无线名称。

1. VLAN设置

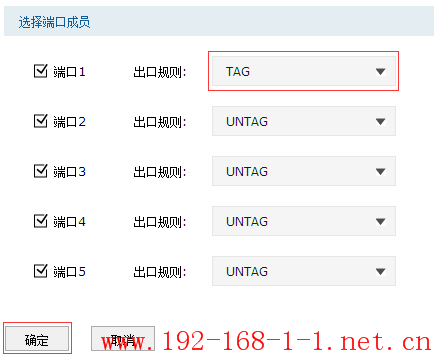

设置AC控制器连接核心交换机的端口（1号端口）出口规则为TAG，在AC控制器的管理界面，点击“网络设置设置设置”，点击默认VLAN条目后面的编辑，如下图：

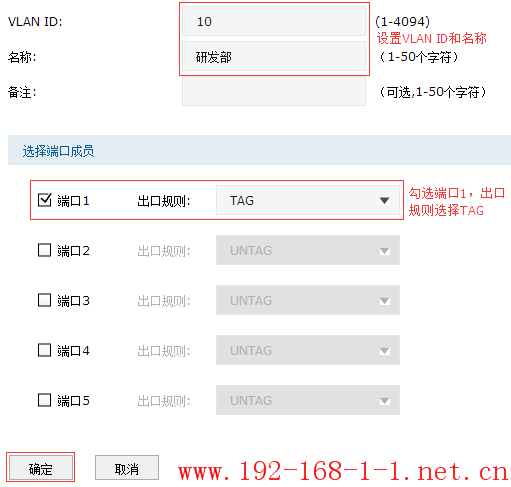

在VLAN设置页面点击，添加VLAN 10、VLAN 20、VLAN 30均包含1号端口，设置如下图：

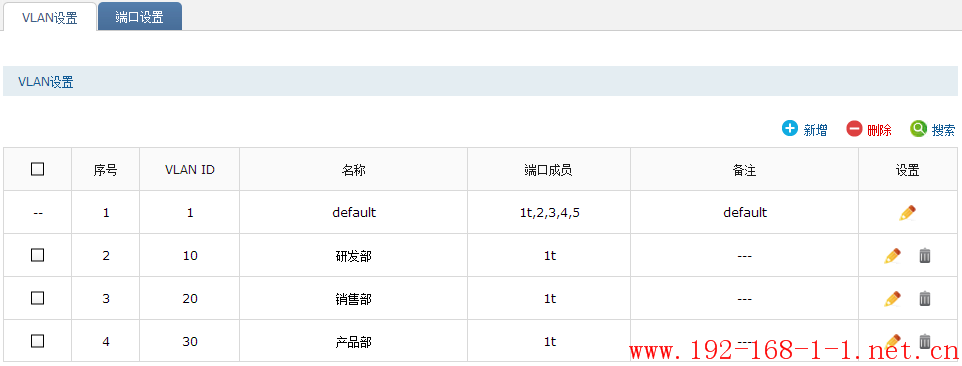

设置后VLAN设置列表显示如下图：

2.VLAN接口设置

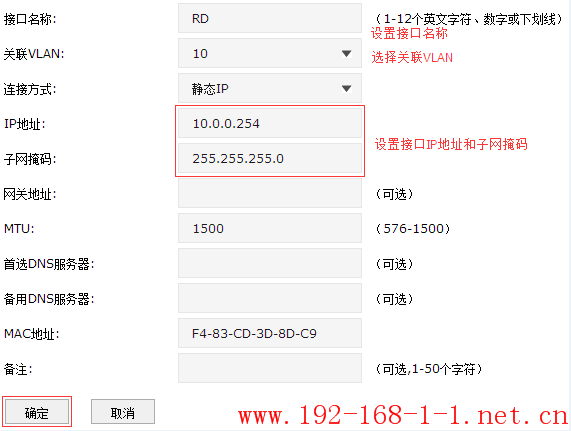

点击“网络设置>接口设置”，新增已设置好的三个VLAN的接口地址，设置如下图：

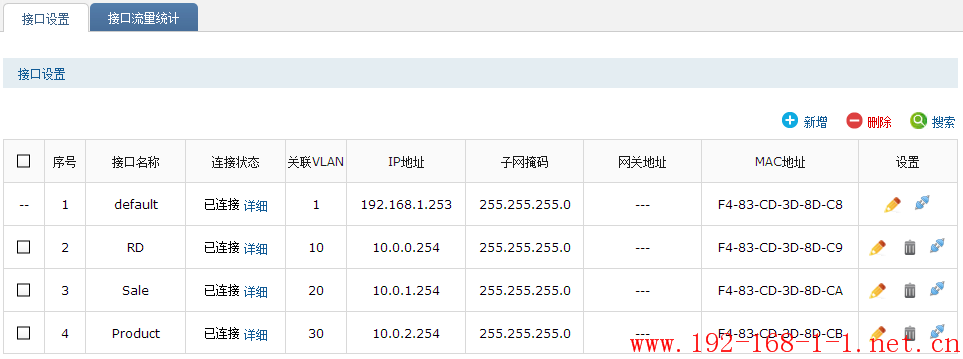

设置后接口设置列表显示如下图：

3. DHCP服务设置

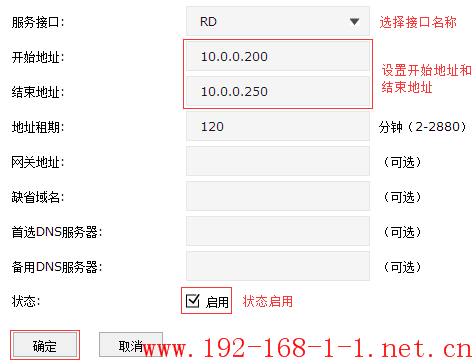

点击“网络设置服务”，设置AC给各个VLAN中的AP分配IP地址的DHCP服务，分别新增与各个VLAN接口同网段的地址池，设置如下图：

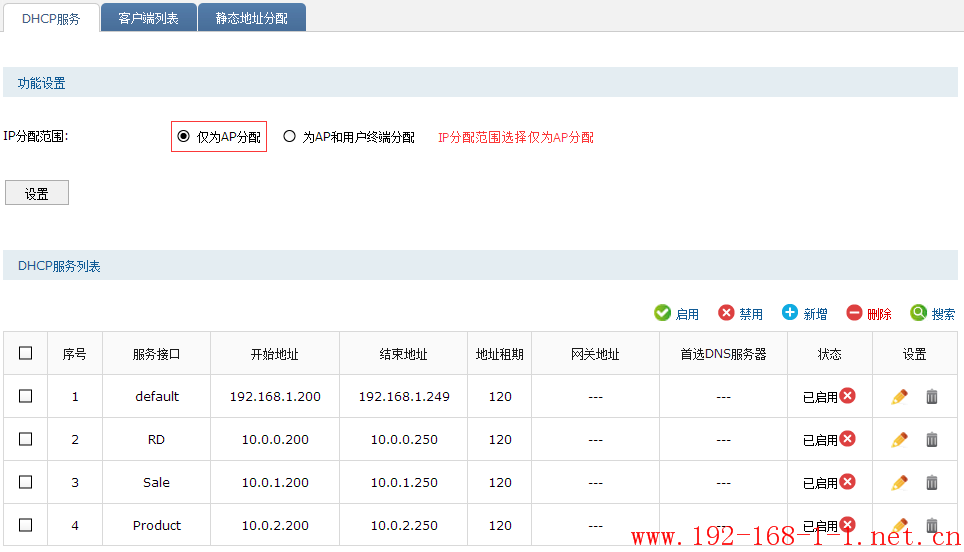

设置后DHCP服务列表显示如下图：

4.无线射频绑定

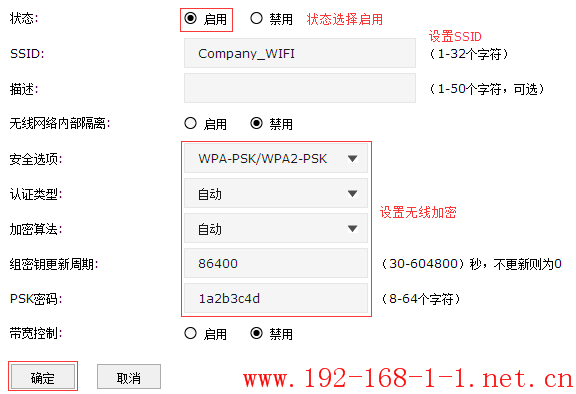

点击“无线管理<无线服务”， 新增一个SSID，设置如下图：

条目添加完成后，点击射频绑定，如下图：

勾选所有AP后点击绑定，如下图：

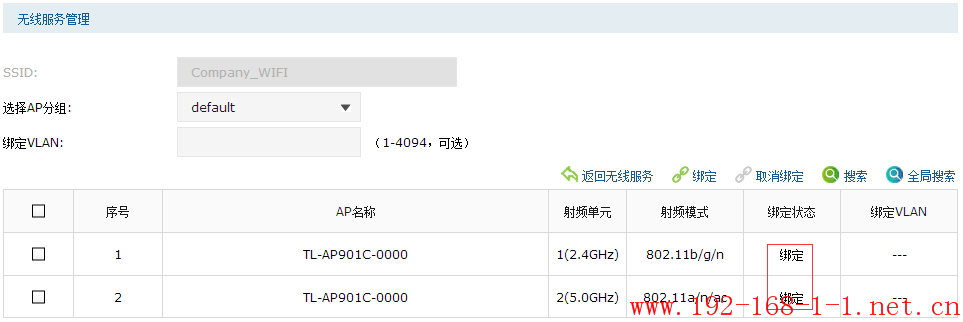

绑定后显示如下图：

经过以上配置步骤，接在核心交换机上的AC控制器即可发现所有VLAN中的AP，并且处于不同VLAN的AP使用相同的无线名称（SSID）。
