应用介绍
企业里面一般连接有多个部门，不同部门可能需要区分管理，设置不同的网络权限，三层交换机可以划分多个网段，实现不同部门设置在不同的网段，方便管理。划分多网段还可以隔离广播包，避免网络上因大量广播包而导致的网络传输效率低的问题。
用户需求
用户需要对交换机以下不同部门设置不同网段IP，其中交换机管理IP地址为192.168.0.1，路由器管理IP地址为192.168.0.2。
研发部（连接交换机的1-19端口，对应VLAN 2，IP网段192.168.2.0/24）；
市场部（连接交换机的20-39端口，对应VLAN 3，IP网段192.168.3.0/24）；
财务部（连接交换机的40-46端口，对应VLAN 4，IP网段192.168.4.0/24）；
其他接口连接服务器或路由器（连接交换机的47-52端口，对应VLAN 1，IP网段192.168.0.0/24）。
如下图：
设置方法
1.添加VLAN条目

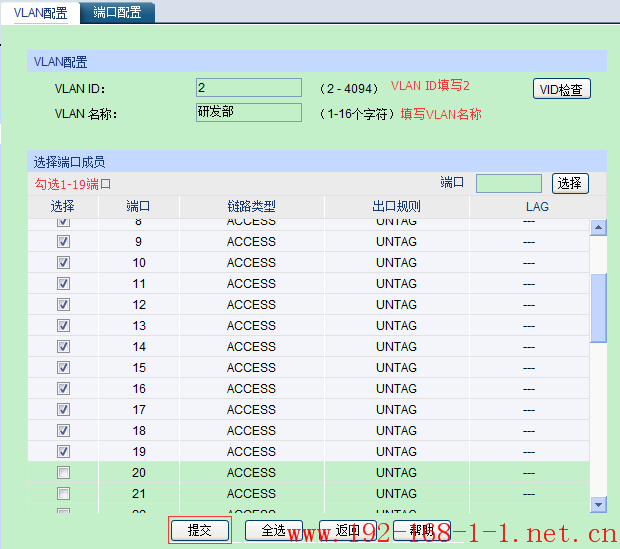

1、登录交换机的管理界面，点击“VLAN<802.1Q VLAN<VLAN配置”，点击“新建”，新建研发部VLAN条目，设置如下图：

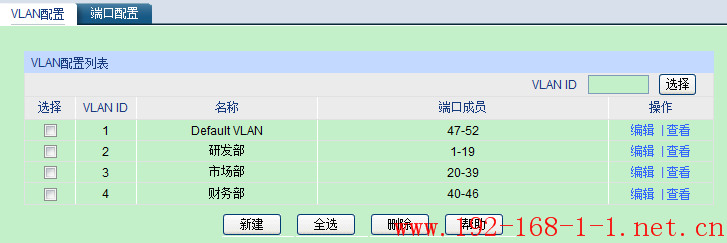

按照同样的方法添加完其他部门条目，“VLAN配置列表”显示如下图：
2.创建接口IP

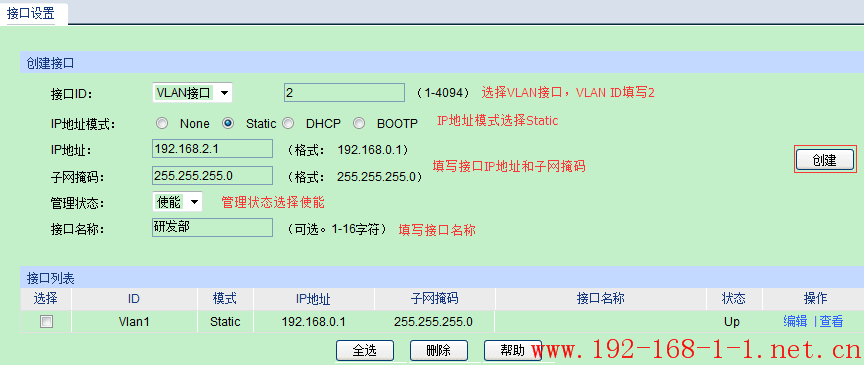

点击“路由功能<接口”，在接口设置中，创建研发部接口IP，设置如下图：

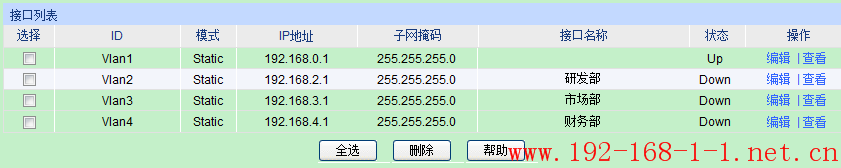

按照同样的方法设置完其他网段接口IP，接口列表显示如下图：
3.添加静态路由

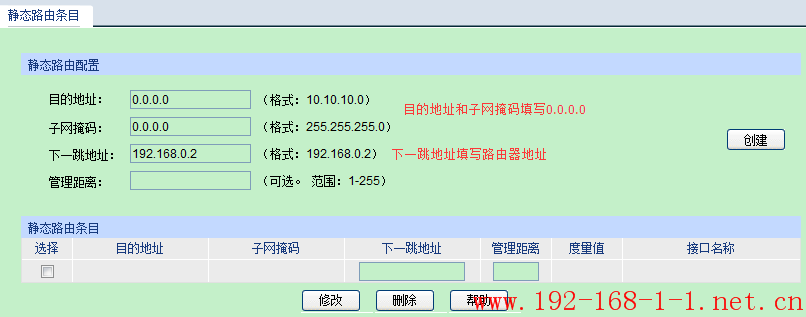

电脑需要通过路由器上网，需要再在交换机上面添加一条静态路由，所有访问外网的IP都向路由器进行转发。点击“路由功能<静态路由”，设置如下图：
添加后静态路由条目如下图：
通过以上设置，可以实现不同部门对应不同网段IP地址，且不同部门之间可以相互访问，如果需要限制不同网段互访，可以通过ACL设置来实现，详细的设置方法请点击参考：TL-SG5428应用——ACL控制不同部门的网络权限。
交换机里面的静态路由条目只能实现电脑访问外网，外网返回给电脑的数据都向交换机转发，就需要在路由器里面设置多网段NAT和静态路由条目，这里不再详细介绍，设置方法请点击参考：[企业路由器] 多网段NAT实现与三层交换机对接。
