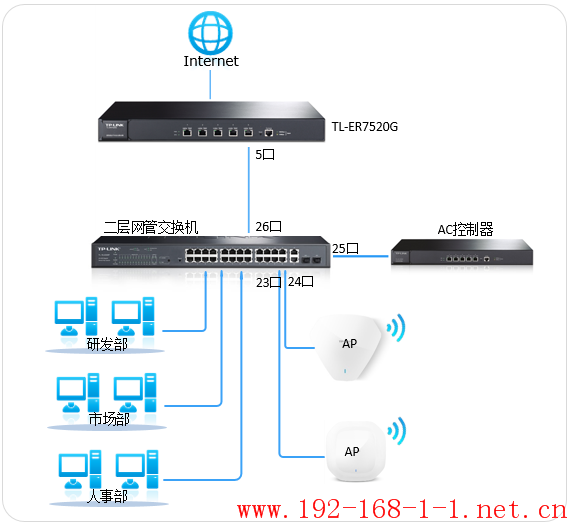

某企业使用TL-ER7520G搭配二层交换机以及AC+AP进行组网，网络拓扑如下：

其中：

1、交换机为26口二层网管交换机，TL-ER7520G的5口与交换机的26口级联。

2、共两个AP，分别接在交换机的23、24号端口，AC连接在交换机的25号端口。

需要实现每个AP发射多个无线信号供多个部门使用，但不同部门要属于不同网段、不同的VLAN，同时各部门都需要访问Internet。具体参数如下：

注意：本文仅为举例，实际使用中请以实际情况为准。

设置方法

一、设置TL-ER7520G

TL-ER7520G的设置方法建议参考文档《[TL-ER7520G] 单接口设置多网段对接二层交换机设置指导》中“一、设置TL-ER7520G”的设置步骤，本文就不再重复介绍设置方法。

接下来主要介绍交换机以及AC的配置方法。

二、配置交换机

1.端口配置

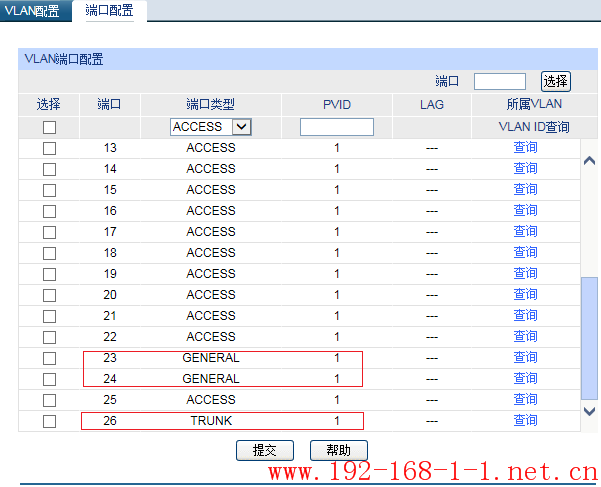

进入交换机管理界面，在“VLAN>802.1Q VLAN>端口配置”，设置26号端口的端口类型为TRUNK，23、24号端口的端口类型为GENERAL，如下图：

2.配置802.1Q VLAN

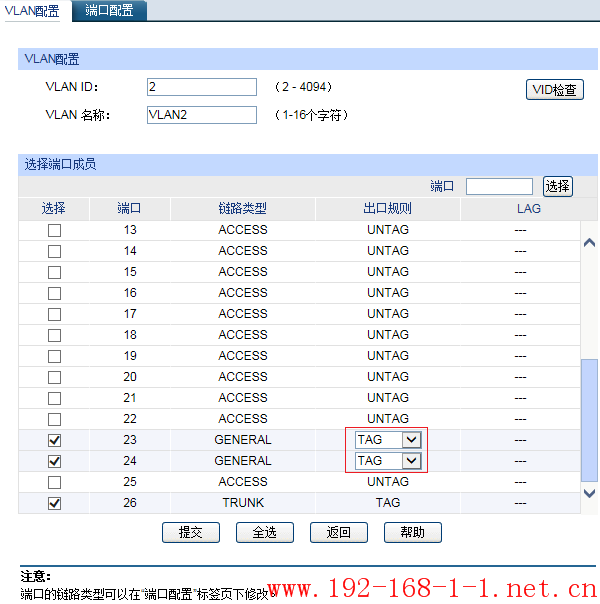

在“VLAN>802.1Q VLAN>VLAN配置”，添加VLAN2，端口为1-6、23、24、26；VLAN3，端口为7-12、23、24、26；VLAN4，端口为13-18、23、24、26，其中各个VLAN中23、24口GENERAL均配置为TAG。

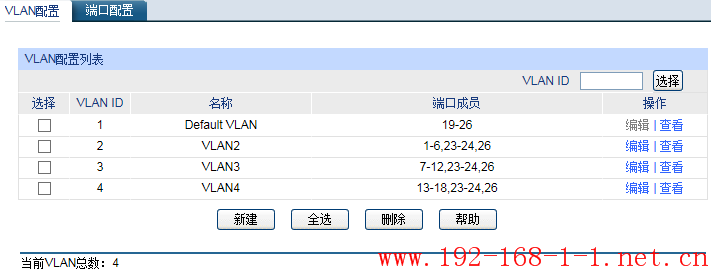

同样的方法，添加VLAN3和VLAN4，配置完成后VLAN列表如下：

三、配置AC控制器

进入到AC控制器的管理界面，点击“无线管理>无线服务”，分别新增研发部、市场部以及人事部使用的无线网络，新增后无线网络列表如下图，点击研发部条目的射频绑定。

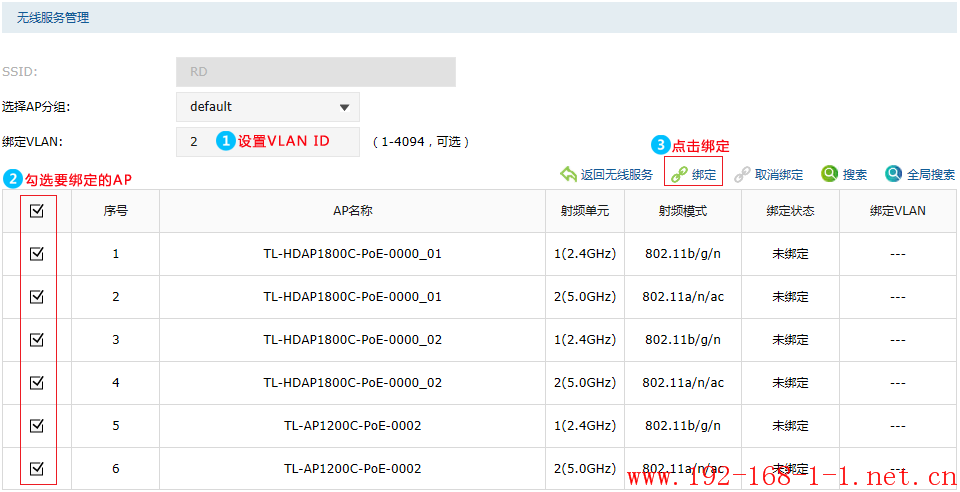

在如下界面设置绑定VLAN，选择要绑定的AP，并点击绑定。

同样的方法，依次对市场部和人事部的无线网络也进行射频绑定，市场部的绑定VLAN设置为3、人事部的绑定VLAN设置为4。设置完成后，点击右上角“保存配置”。

至此，TL-ER7520G搭配二层交换机及AC+AP进行组网的配置完成。
