多WAN口路由器可以起到叠加带宽、链路备份等作用。在实际生活中多WAN口路由器得到了广泛的应用，但是由于端口数量限制，实际的生活中通常仅能使用三WAN口、四WAN口进行通信等。TL-ER7520G可在一个物理端口上划分多个虚拟子接口，可以同时向多个猫进行拨号操作，在一个物理端口上实现多WAN口路由器的功能。

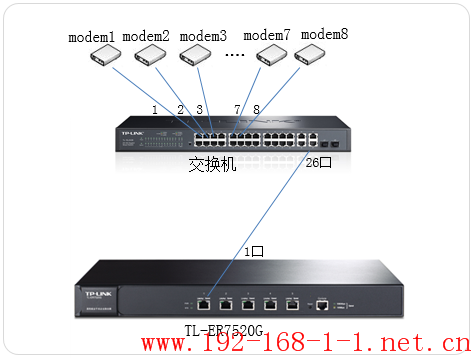

如下图所示，TL-ER7520G的1口接在前端交换机的26端口，交换机的1-8端口接了8台调制解调器，可通过设置实现在TL-ER7520G的1口同时拨通这8条线路。

设置方法

一、设置TL-ER7520G

1.登录路由器界面

TL-ER7520G在恢复出厂的状态下，电脑通过网线务必连接到路由器的5口，本地连接手动配置192.168.1.X（X位于2-254之间）的IP地址，登录到192.168.1.1的管理界面，登录用户名及密码默认均为admin。

2.网桥设置-设置LAN口

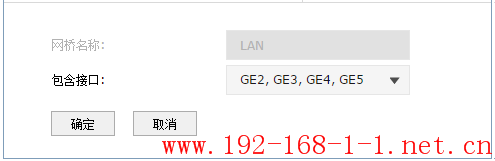

点击“基本设置>接口设置>网桥设置”，点击，设置如下：

点击“确定”，提示重启路由器，点击“是”。

3.接口设置-为WAN口设置多个虚接口

<1>设置向modem1拨号的虚接口

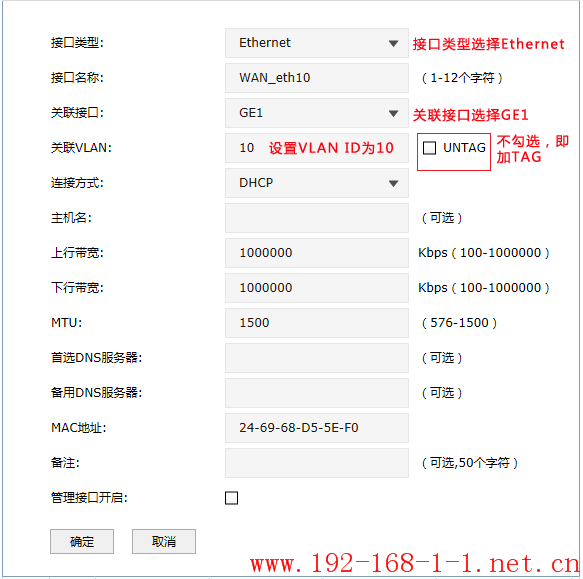

点击“基本设置>接口设置”，选择物理接口为“GE1”，并点击，添加eth接口，VLAN ID为10，设置如下：

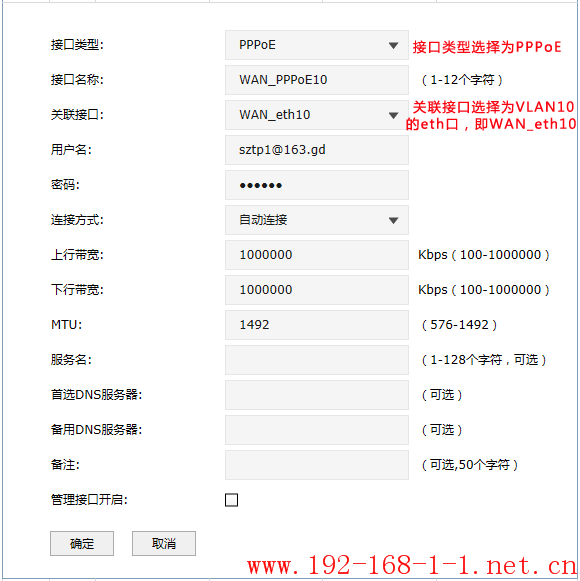

再次点击，添加VLAN10的PPPoE拨号接口，设置如下：

按照同样的方法，依次添加向modem2~modem8拨号的虚接口、且VLAN ID依次为11、12、13、14、15、16、17。

4.设置DHCP服务器

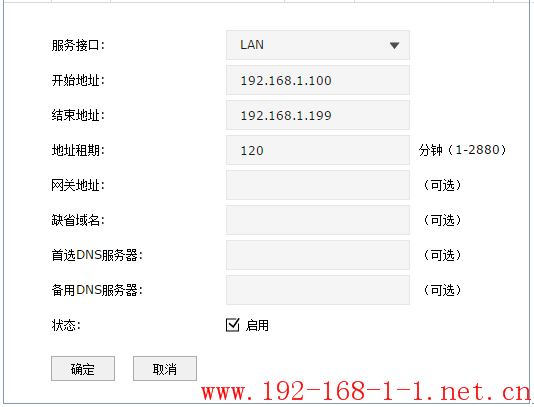

点击“基本设置>DHCP服务”，点击，设置如下：

5.设置NAPT规则

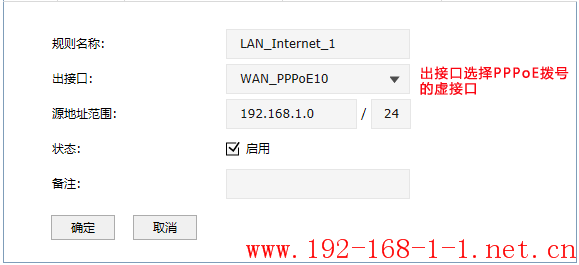

点击“传输控制>NAT设置>NAPT”，点击，NAPT规则设置如下：

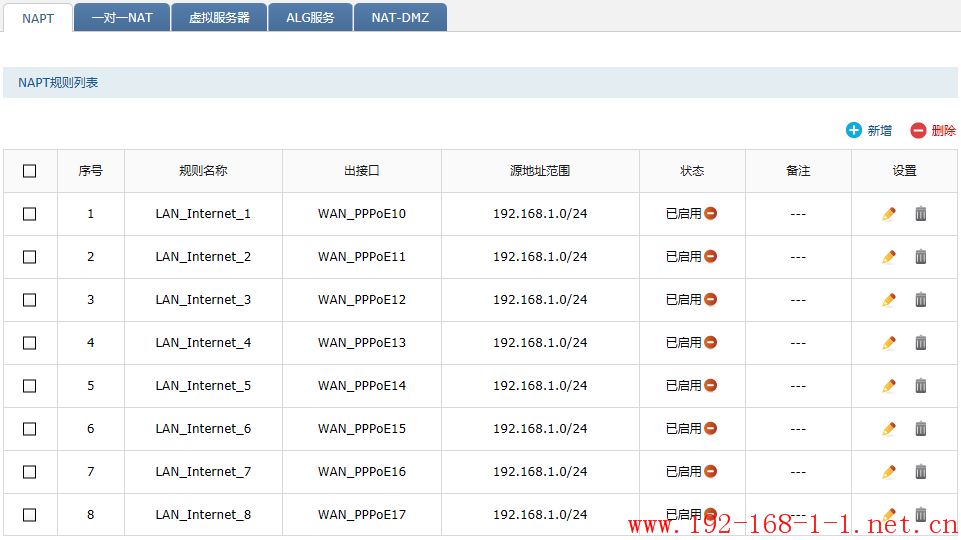

同样的方法，依次添加出接口为向modem2~modem8拨号的PPPoE接口的NAPT规则。添加完毕的NAPT规则列表如下：

6.设置DNS代理

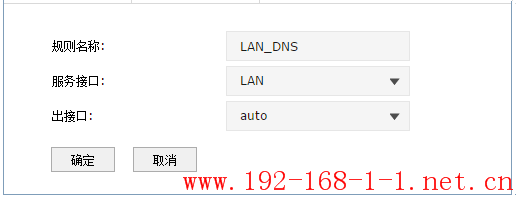

点击“系统服务>DNS代理”，点击，DNS代理规则设置如下：

设置完成，点击右上角“保存配置”。

二、设置交换机

1.将级联端口设置为TRUNK

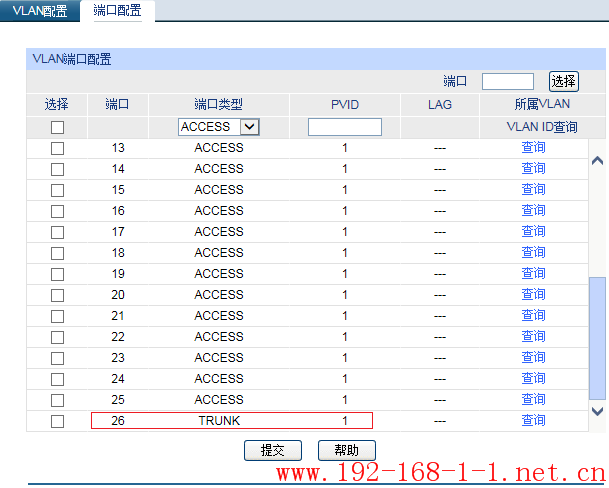

进入交换机管理界面，在“VLAN>802.1Q VLAN>端口配置”，设置26号端口的端口类型为TRUNK，如下图：

2.配置802.1Q VLAN

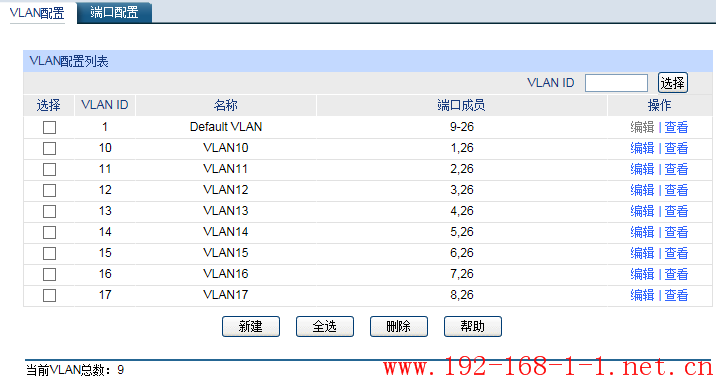

在“VLAN>802.1Q VLAN>VLAN配置”，添加vlan10，端口为1、26；vlan11，端口为2、26；vlan12，端口为3、26；vlan13，端口为4、26；vlan14，端口为5、26；vlan15，端口为6、26；vlan16，端口为7、26；vlan17，端口为8、26。如下图：

至此，使用TL-ER7520G通过一个WAN口向多条ADSL线路拨号的设置完成。
