WAR系列企业级无线路由器只能做VPN客户端使用，而WVR系列企业级无线路由器具备VPN服务器的功能。将WAR系列路由器与WVR系列路由器搭配使用，可以实现企业站点之间搭建安全的数据传输通道，将接入Internet的企业分支机构与总部网络通过安全隧道互联，实现资源、信息共享。

本文介绍使用WAR系列路由器做PPTP客户端，使用WVR系列路由器做PPTP服务器，两者之间搭建PPTP VPN安全隧道的方法。

需求分析

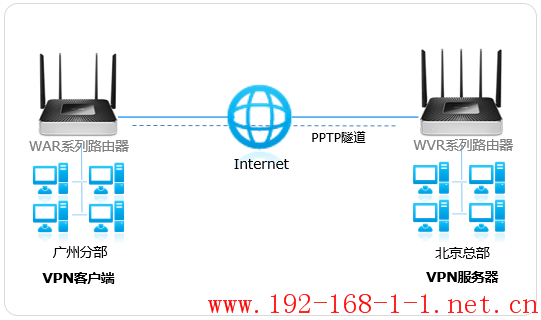

某公司的总部使用WVR系列企业级无线路由器，分部使用WAR系列企业级无线路由器。需要实现将北京总部与广州分公司通过VPN互联，实现资源相互访问，同时要求数据传输的安全性。需求参数如下：

注意：以上表格的参数仅供参考。

设置方法

1.总部-添加VPN地址池

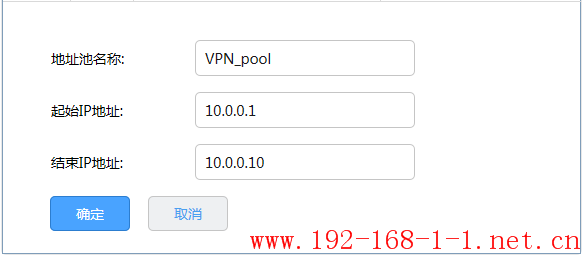

登录到WVR系列路由器界面，点击“VPN>用户管理>IP地址池”，点击“新增”，设置如下VPN地址池：

2.总部-设置PPTP用户管理

点击“VPN>用户管理”，点击“新增”，添加PPTP用户的相关参数，如下图：

注意：本地地址为VPN隧道的本地虚拟IP地址，对端拨通后可通过此IP管理路由器。此地址可以任意设置，但不能设置为LAN/WAN口地址。

3.总部-设置PPTP服务器

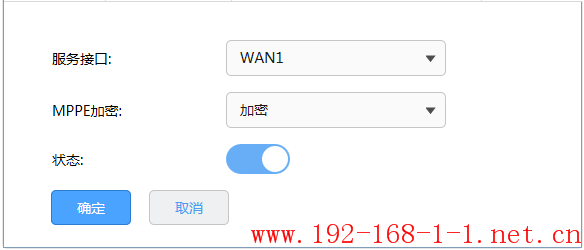

点击“VPN>PPTP>PPTP服务器”，点击“新增”，设置如下：

至此，总部服务器设置完成。

4.分部-设置PPTP客户端

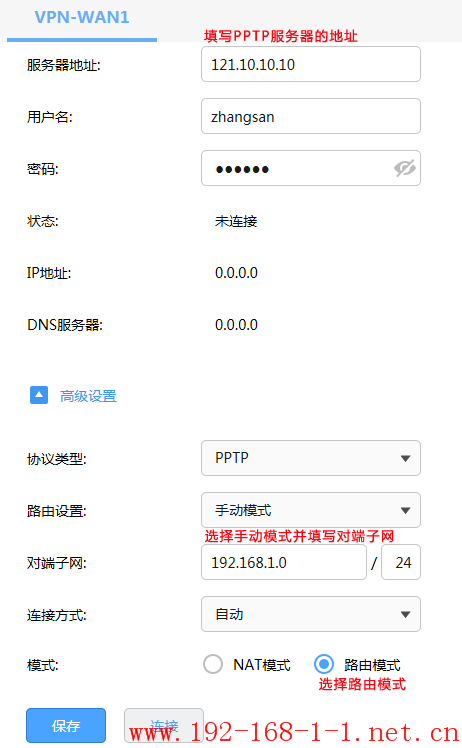

登录到WAR系列路由器界面，点击VPN，客户端设置如下：

注意：服务器地址即总部路由器WAN口的IP地址。

注意：如果分部需要通过总部的宽带上网，可以将上图中的“模式”选择为“NAT模式”，同时还需要在总部路由器上设置一条NAPT规则：出接口为总部路由器上连接宽带线的WAN口、源地址范围为总部路由器上设置的VPN地址池范围。

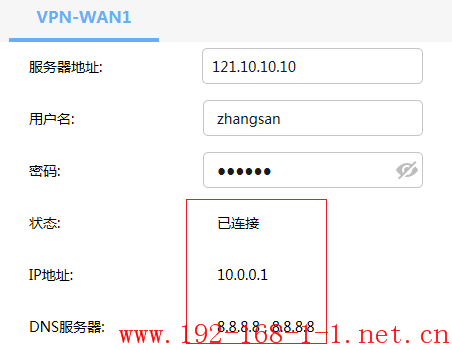

点击“保存”后，将自动连接VPN，如下说明VPN连接成功。

至此，PPTP VPN隧道搭建成功，两端内网可以相互访问。

疑问解答

如果两边都是WVR系列路由器，PPTP VPN站点到站点该如何设置呢？

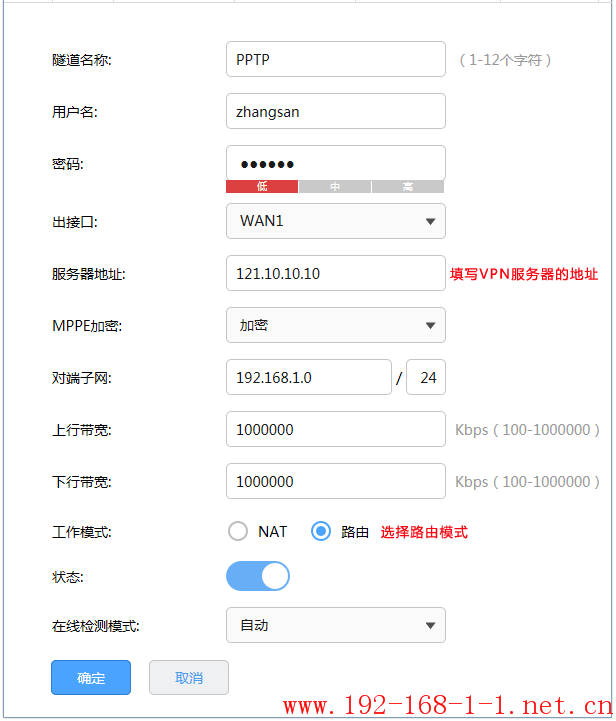

总部服务器的设置与上文一致，分部客户端的设置为：登录到分部WVR系列路由器界面，点击“VPN>PPTP>PPTP客户端”，点击“新增”，添加如下客户端设置。
