天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。根据方向性的不同，天线有全向和定向两种。下面主要讲解一下它们之间的区别以及相关参数。

全向天线 ：

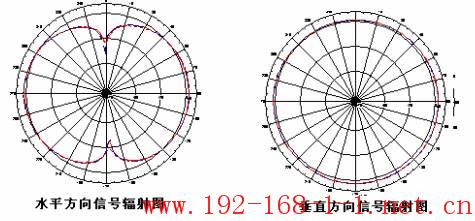

全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性。一般情况下波瓣宽度越小，增益越大。全向天线在通信系统中一般应用距离近，覆盖范围大，价格便宜。增益一般在9dB以下 。下图所示为全向天线的信号辐射图。

全向天线的辐射范围比较象一个苹果

定向天线 ：
定向天线，在水平方向图上表现为一定角度范围辐射，也就是平常所说的有方向性。同全向天线一样，波瓣宽度越小，增益越大。定向天线在通信系统中一般应用于通信距离远，覆盖范围小，目标密度大，频率利用率高的环境。

我们也可以这样子来思考全向天线和定向天线之间的关系：全向天线会向四面八方发射信号，前后左右都可以接受到信号，定向天线就好像在天线后面罩一个碗壮的反射面，信号只能向前面传递，射向后面的信号被反射面挡住并反射到前方，加强了前面的信号强度。下图为定向天线的信号辐射图。

定向天线的主要辐射范围象个倒立的不太完整的圆锥

通过上文我们能够形象的认识到什么是全向天线，什么是定向天线，那么在实际应用时该注意些什么呢？

• 天线的选购 如果需要满足多个站点，并且这些站点是分布在AP的不同方向时，需要采用全向天线；如果集中在一个方向，建议采用定向天线；另外还要考虑天线的接头形式是否和AP匹配、天线的增益大小等是否符合您的需求；

• 天线的安装 对于室外天线，天线与无线AP之间需要增加防雷设备；定向天线要注意天线的正面朝向远端站点的方向；天线应该安装在尽可能高的位置，天线和站点之间尽可能满足视距（肉眼可见，中间避开障碍）。

附：TL-ANT2414Atplink路由器天线参数

• 增益：14dBi （天线的重要参数，一般来说越大越好）
• 驻波比：<1.92 （反映发射能量是否能够有效传输到天线的参数，一般来说越接近于1越好）
• 输入阻抗：50Ω （现代产品一般都为50Ω，一般不用担心匹配问题）
• 最大功率：1W （所能接收的最大的功率，关系不大）
• 接头形式：REVERSE SMA母座（倒置） （接头，注意是否匹配）
• 电缆长度：1米 （馈线长度）
• 波瓣宽度：水平和垂直方向均为60度 （电磁波辐射的角度，要认真比较是否满足您的现实环境，2409A和2406A的波瓣宽度：水平和垂直方向均为120度 ）
