[WVR系列] L2TP PC到站点VPN配置指南

---

应用介绍

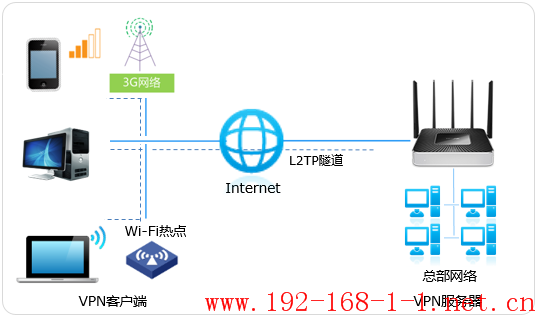

L2TP VPN的PC到站点模式可以为终端提供接入总部网络的安全隧道。如果您出差在外可以接入Internet，使用终端自带的VPN客户端拨号连接，建立安全隧道进行数据传输。

本文介绍搭建L2TP VPN服务器，使用各类型的客户端连接VPN的方法。

注意：本文以WVR系列新版本界面介绍配置方法，较老版本的界面设置方法类似。

设置方法

一、设置L2TP VPN服务器

[1] 添加VPN地址池

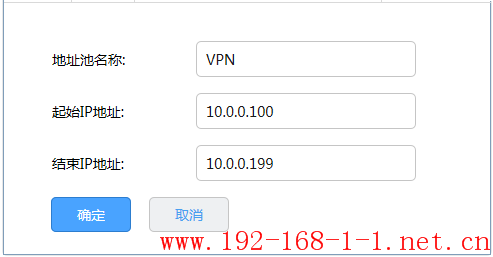

登录路由器界面，点击 VPN > 用户管理 > IP地址池，点击，设置VPN地址池。

[2] 添加用户

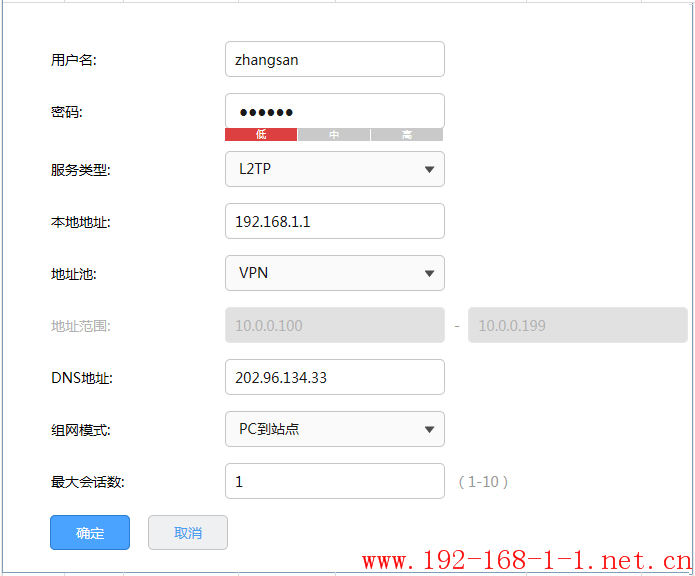

点击 VPN > 用户管理，点击，添加用户如下：

注意：本地地址为VPN客户端访问路由器的管理地址。最大会话数可以自定义设置。

[3] 设置L2TP服务器

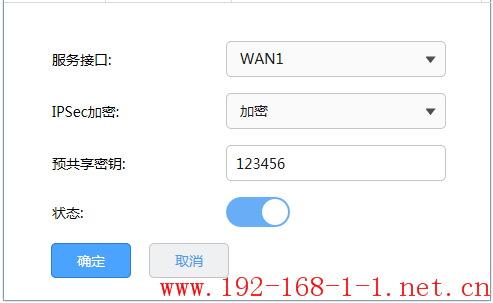

点击 VPN > L2TP > L2TP服务器，点击，设置如下：

注意：服务接口为可以上网的出接口，VPN客户端使用该接口的IP地址或者绑定的域名地址进行VPN拨号。

建议启用IPSec加密保障VPN隧道安全。

[4] 添加NAPT规则

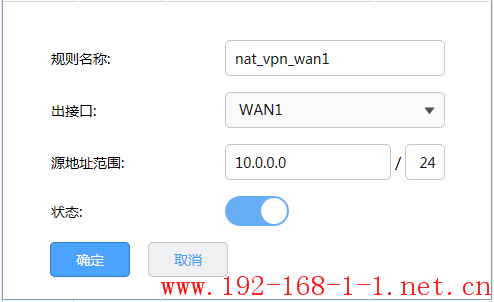

点击 高级功能 > NAT设置 > NAPT，点击，添加如下NAPT规则：

注意：源地址范围填写VPN地址池的地址，出接口选择可以上网的接口。

至此，L2TP VPN服务器已设置完成。

二、设置L2TP客户端拨号

不同L2TP客户端的配置方式有所差异，请选择客户端操作系统，参考对应指导文档：

客户端拨号成功后，可以在L2TP服务器隧道信息显示客户端信息。

三、连接成功，访问网络

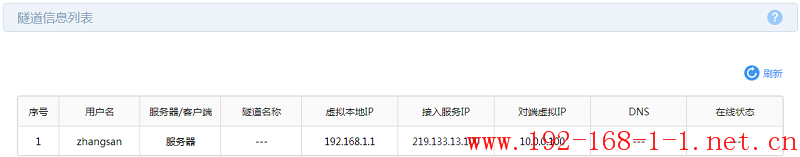

终端连接成功后，在 VPN > L2TP > 隧道信息列表 中会显示对应条目，如图所示：

至此，L2TP VPN设置连接成功，VPN客户端可以上网并访问总部内网。
