[WVR系列] IPSec VPN设置指南

---

应用介绍

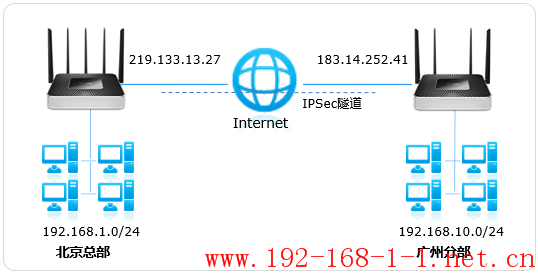

IPSec VPN可以用于建立两个站点之间的安全隧道，经常用于企业总部和分支机构的网络对接。本文以某公司北京总部与广州分部需要搭建安全隧道为例，介绍使用WVR系列企业级无线路由器搭建IPSec VPN的设置方法。

注意：以上参数仅供举例，配置时请以实际网络参数为准。

注意：下面介绍的是WVR新版本界面，如果您的路由器是老版本界面，请在服务支持搜索路由器的型号，查看对应设置文档。

设置方法

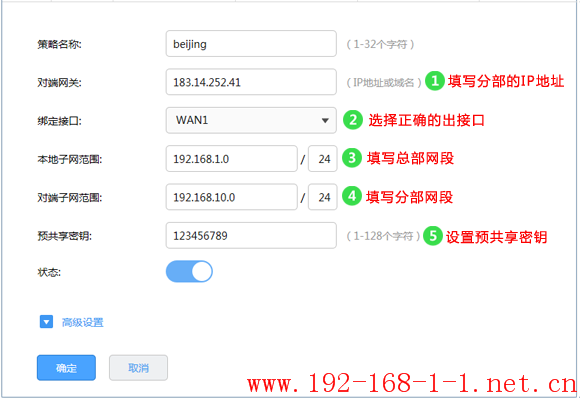

1、设置总部路由器的IPSec安全策略

进入 VPN > IPSec > IPSec安全策略，点击，设置如下：

绑定接口：即总部使用哪个接口与分部对接，请选择连接宽带的接口。

其他设置保持默认，保存设置并点击界面右上角 保存配置。

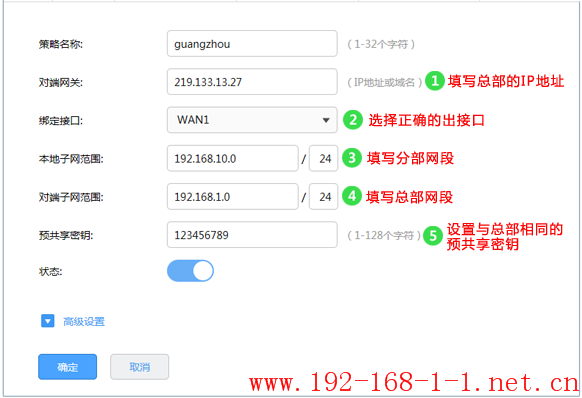

2、设置分部路由器的IPSec安全策略

分部IPSec安全策略恰好与总部策略对应，设置如下：

保存设置并点击界面右上角 保存配置。

注意：总部与分部的高级设置建议保持为默认的设置，会自动协商最优级别的加密。

3、IPSec隧道建立成功

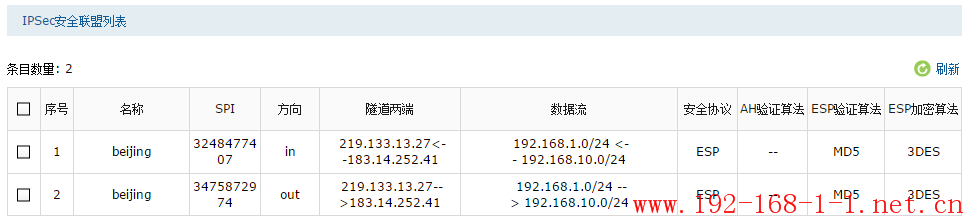

在 IPSec > IPSec安全策略，安全联盟中有对应隧道条目，表明IPSec隧道建立成功，如下图：

至此，总部与分部的IPSec安全隧道建立成功，两端内网均可以访问对端资源。如果有多个分部需要与总部建立IPSec隧道，请按照以上方法，分别在总部和分部配置对应的安全策略即可。

如果配置完成但安全隧道无法建立，请参考《IPSec设置完成后隧道无法建立的解决办法》
