方案简介
对于商店、便利店、小超市、理发店、房地产中介等中小型商铺门店，无线网络和监控网络不可或缺。商铺的免费无线Wi-Fi一方面可以为顾客提供微信、支付宝等支付便利，另一方面，无线Wi-Fi也成为顾客对商铺好评的重要参考。而安防监控不仅是防止盗窃、夜间安全的重要保障设施，还能解决因收银或顾客遗失物品引起的纠纷。
本方案为有线网络、无线Wi-Fi以及安防监控一体的综合网络解决方案，请结合实际情况选择需要的设备（例如商铺中已有无线路由器、交换机等设备，只需选择与监控相关的IPC、NVR设备即可）。
需求分析
商铺、门店在建设网络时，会从美观性、简易性、稳定性以及低成本几个方面考虑，有如下需求：
1、能提供高带宽网络接入，支持多终端同时接入；
2、网络稳定可靠，管理网络与访客网络隔离；
3、监控设备通过标准PoE方式进行供电，节省布线成本，满足消防需求；
4、安装简单，通过简易的方式集中管控摄像机；
5、支持预览、存储、回放及报警触发设置等，可以远程实时监控；
6、易维护，有灵活的扩展性。

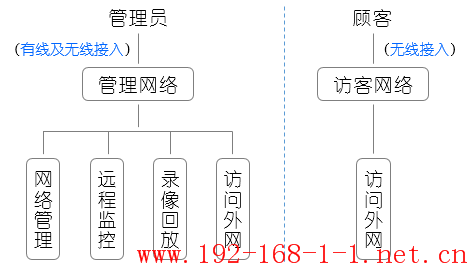

用户结构
网络的用户结构主要分为管理员和顾客，权限如下：
顾客连接的访客网络是有别于管理网络的无线网络，连接后只能访问外网，不能访问连接管理网络的设备，保障了内网安全。

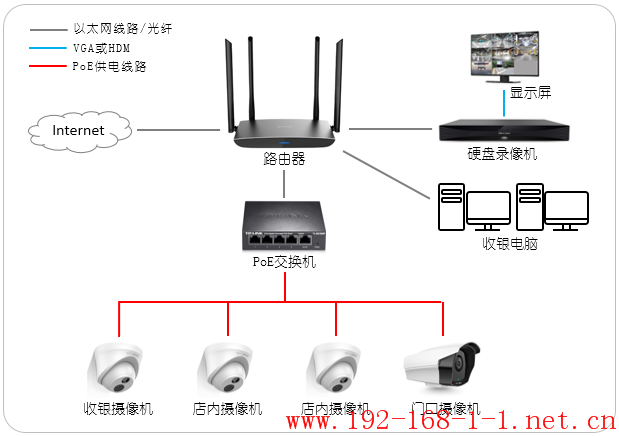

网络拓扑
中小型商铺、门店一般面积不大，单台无线路由器即可较好的覆盖大部分区域。而在收银、门口、商品区等位置需要安装摄像机进行实时监控。
如上图，店内配备红外半球摄像机，在收银台和商品区域分别安装，形成无死角监控；室外（门口）配备筒形摄像机，保证监控到门店入口外部环境。拓扑中使用PoE交换机和PoE IPC（网络摄像机），交换机通过网线为IPC供电，可以避免额外布线。如果网络中已有无线路由器和普通交换机，可以选择直流供电的IPC。
安装部署
下面对监控点位安装进行指导：
前台收银处以及商铺入口需要进行监控覆盖，商品区使用两个红外半球摄像机进行组合覆盖。如下图：
提示：以上点位是根据典型的商铺、门店进行合理推荐，可以根据实际环境增删相应点位。
方案特点
通过以上方案设计，可以实现无线网络、监控网络和办公的基本需求，有以下显著特点：
针对性强
方案中的设备选配充分考虑到商铺、门店的实际需求以及成本考虑，例如，通过PoE供电可以在一条网线上同时传输数据和供电，充分考虑店面对美观布线的要求。
功能丰富
无线方面，TP-LINK无线路由器可以额外设置访客网络，与管理网络相互隔离。监控方面可以设置录像计划、视频遮挡、移动侦测以及回放、导出录像，红外日夜模式自动切换可以保证全天候监控。
性价比高
方案选用的TP-LINK全系列产品适用于中小型商铺，方案成本低，集成度高。在保证质量和功能的前提下，尽可能的减少设备数量和成本。
管理方便
无线路由器和监控设备均有独立的WEB配置界面，设置向导指导，配置简单。监控录像机的图形化界面非常容易管理，自动发现、一键配置以及故障定位等，均为管理控制和使用提供便捷。
扩展灵活
考虑到商铺后期的发展和扩大，可以在现有网络拓扑中灵活增添无线、监控设备。TP-LINK商用无线AP可支持PoE供电、FAT模式自主管理。
产品推荐
商铺的网络一体化解决方案包括路由器、交换机、硬盘录像机、摄像机等设备，由于规模、需求的不同，不同店面网络方案中需要的设备也可能不同，TP-LINK提供了多样化的网络设备以满足差异化需求。
下面可以参考设备选择指导：
以下是结合典型中小型商铺环境需求进行的产品推荐，请根据需要进行选择：
|
产品类型 |
型号 |
产品特点 |
|
无线路由器 |
可以接多条千兆宽带，上网行为管理，支持VPN，可设置多个SSID、访客网络，可集中管理TP-LINK无线AP |
|
|
全金属机身，双频无线覆盖，可设置访客网络，支持手机APP管理 |
||
|
PoE交换机 |
8个百兆PoE接口，支持PoE供电，供电稳定 |
|
|
4个百兆PoE接口，支持PoE供电，供电稳定 |
||
|
NVR（硬盘录像机） |
可同时管理4路摄像机，支持PoE供电，可为PoE摄像机供电，1块6TB硬盘 |
|
|
可同时管理4路摄像机， 1块6TB硬盘 |
||
|
摄像机 |
半球形红外摄像机，100万像素，4/6/8/12mm镜头可选，PoE供电 |
|
|
枪机形红外摄像机，130万像素高清监控，红外日夜切换，PoE供电 |
