WDS桥接组网，如何确定路由器之间通信的地址格式？

---

一、应用介绍

在WDS无线桥接组网中，主副路由器之间通信时有3地址通信和4地址通信之分，两者区别如下：

3地址通信：连接副路由器的终端发送给主路由器的数据，其MAC地址都会转变为副路由器的MAC地址，IP地址为终端的IP地址不变；

4地址通信：连接副路由器的终端发送给主路由器的数据，其IP地址与MAC地址都是以终端的实际IP地址与MAC地址进行通信。

我司无线路由器都支持3地址和4地址通信，且路由器默认为自动探测，根据前端主路由器支持的地址格式来选择与之匹配的地址格式。

在某些网络环境中，我们需要在主路由器上针对局域网内终端设置MAC地址过滤或IP与MAC绑定等功能。如果主、副路由器之间使用3地址通信，则无法在主路由器设置相关规则，所以我们需要确认主、副路由器之间的通信地址格式。

二、确认方法

1、选择地址格式

副路由器设置桥接主路由器时，在副路由器界面中选择无线地址格式。此方法仅适用于传统界面或新界面路由器，云路由器无法选择地址格式。

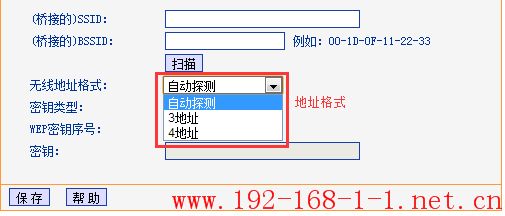

传统界面：进入管理界面，点击 无线设置 > 基本设置，选择无线地址格式。

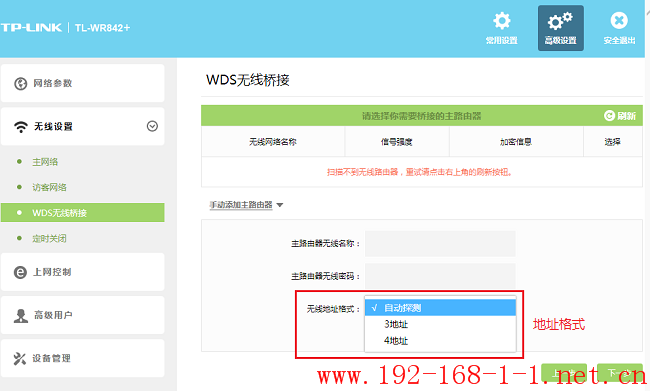

新界面：进入管理界面，点击 高级设置 > 无线设置 > WDS无线桥接，点击 手动添加主路由器，选择无线地址格式。

2、查看IP与MAC映射表

下面以云路由器为例进行说明。

设置主、副路由器WDS成功后，台式机使用网线连接副路由器的LAN口，手机连接副路由器的无线信号上网。此时在主路由器管理界面的 应用设置 > IP与MAC绑定，查看 IP与MAC映射表。

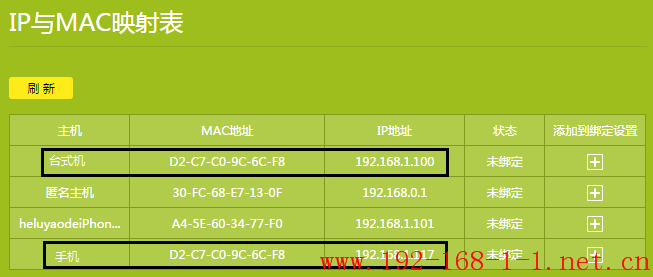

1、如果查看到台式机和手机对应的MAC地址为副路由器的LAN口MAC地址，则两个路由器之间使用3地址通信，如下图：

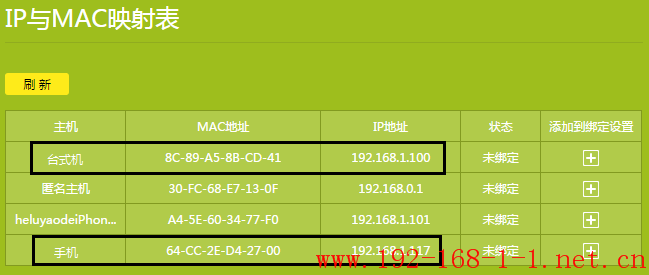

2、如果查看到台式机和手机对应MAC地址为终端实际的MAC地址，则两个路由器之间使用4地址通信，如下图：

如何查看电脑/手机的MAC地址？
