[TL-ER7520G] PPTP VPN移动办公应用及配置指南

---

应用介绍

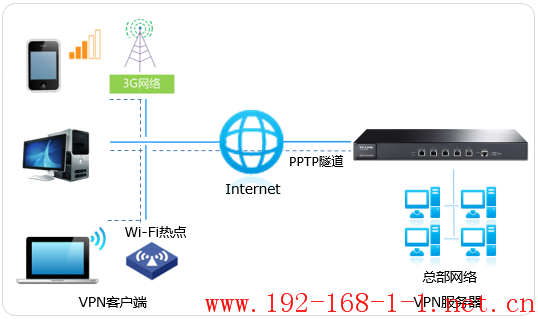

对于企业用户来说，需要为出差员工、远程工作站提供接入总部网络的安全隧道，以便终端可以访问内部资源。通过PPTP VPN，终端可以通过宽带、专网、3G、WLAN等各类接入方式接入到Internet，使用VPN客户端拨号，与总部路由器建立安全隧道并进行数据传输。

本文介绍在位于总部的TL-ER7520G上搭建PPTP服务器，并由终端拨号访问内网资源的方法。

设置方法

一、设置PPTP VPN服务器

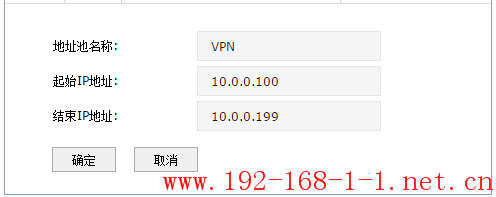

[1] 添加VPN地址池

在路由器管理界面点击 对象管理 > IP地址池，点击，添加用于给远程拨号客户端分配的IP地址池范围：

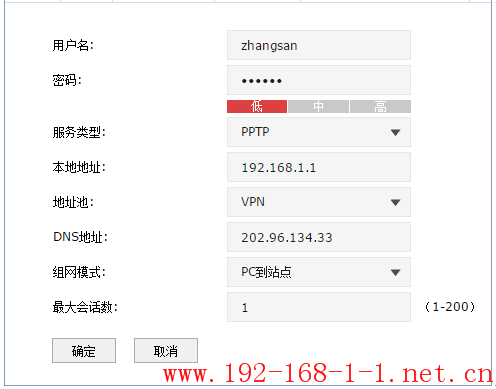

[2] 设置用户管理

点击 VPN > 用户管理，点击，添加PPTP账号以及相关参数，模式选择PC到站点，其他参数均可以根据需要修改。

注意：本地地址为VPN客户端访问路由器的地址，最大会话即该账号可以由多台电脑同时使用。

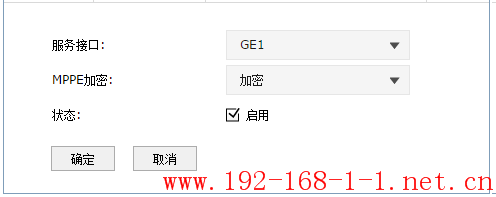

[3] 设置PPTP服务器

点击 VPN > PPTP > PPTP服务器，点击，设置如下：

注意：服务接口为本路由器连接宽带的接口，VPN客户端使用该接口的IP地址或者绑定的域名地址进行VPN拨号。

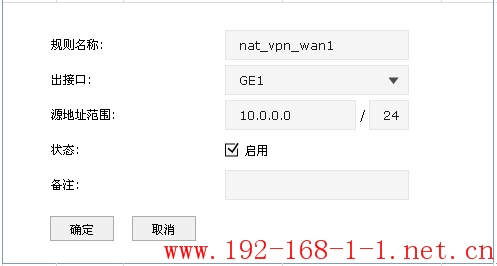

[4] 添加NAPT规则

点击 传输控制 > NAT设置 > NAPT，点击，添加如下NAPT规则：

注意：源地址范围填写VPN地址池的地址，出接口选择可以上网的接口。

至此，PPTP VPN服务器已设置完成，保存相关配置即可。

二、设置PPTP客户端拨号

服务器配置完成，终端需要接入内网，则可以使用系统自带的PPTP客户端拨号。不同操作系统的PPTP客户端配置方式有所差异，请参考以下操作系统的PPTP拨号方式：

客户端拨号成功后，可以在PPTP服务器隧道信息显示客户端信息。

三、连接成功，访问网络

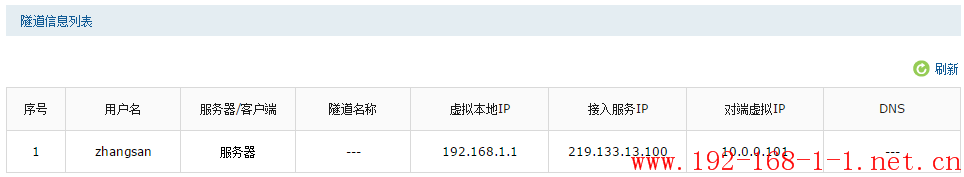

终端拨号连接成功后，在 VPN > PPTP > 隧道信息列表 中会显示对应条目，如下图：

至此，PPTP VPN设置连接成功，VPN客户端获取到服务器分配的IP地址，可以直接使用总部内网的IP地址访问内部电脑/服务器等资源。
