案例背景

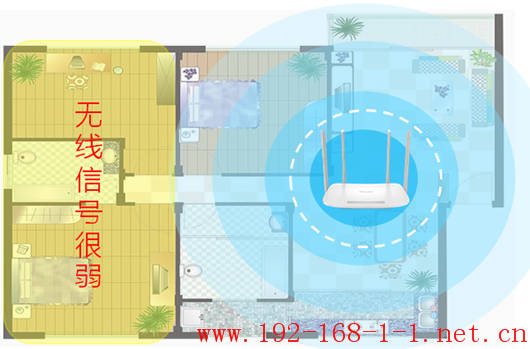

小明家的户型是三室两厅，房间比较大，隔墙较多，使用一台TL-WDR5600双频无线路由器。但其中有一个卧室和卫生间的信号比较差，手机网速慢，看视频不流畅。如下图：
听说两台无线路由器可以桥接，不用拉线就可以放大无线信号，小明计划新买一台双频路由器来桥接放大信号。TP-LINK的工作人员告知小明，只需使用新购买的双频路由器开启WDS功能桥接TL-WDR5600，按照指导桥接成功后，就可以实现家里原有的2.4G和5G信号均增强，并且移动过程中可以实现漫游切换效果。理想的效果如下图：
TP-LINK给小明的建议
如果新买的双频路由器接口为千兆或是速率更高的802.11AC的产品（如TL-WDR7500/8500），由于功能丰富、性能更好，更适合作为主路由器。可以把新买的路由器连接宽带作为主路由器，把原来的TL-WDR5600复位后当作副路由器，开启WDS桥接主路由器即可。
小明根据需要，在网上购买了一台TL-WDR7400当做副路由器使用，购买到设备后，小明按照以下方法设置。
配置方法
WDS桥接设置之前，务必了解以下事项：
a. 两个路由器之间不需要连接网线
b. 只需要在副路由器上设置WDS桥接
1、进入副路由器的管理界面
把操作电脑连接到副路由器的LAN口，如果使用笔记本或Pad来设置，请连接TP-LINK_XXXX（背部标贴上写着信号名）这个默认信号就行。打开网页浏览器，清空地址栏并输入tplogin.cn（或192.168.1.1），登录管理界面。
注意：部分路由器首次设置时需要设置6~15位的管理密码。
2、启用桥接应用

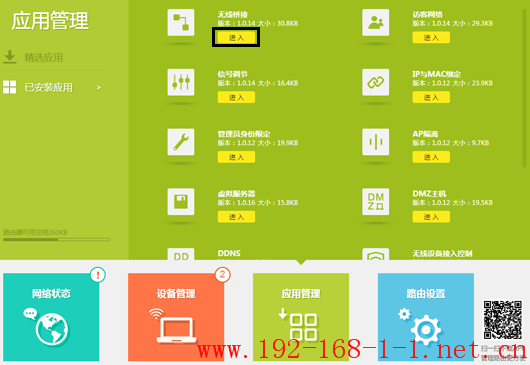

进入管理界面后，点击 应用管理，找到 无线桥接，点击 进入，如下图：
3、开始设置向导

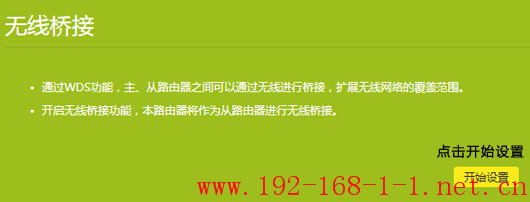

进入无线桥接设置向导后，点击 开始设置，如下：
4、扫描并选择主路由器信号

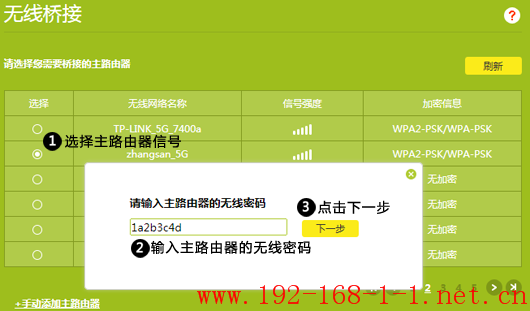

副路由器自动扫描周边信号，由于主、副路由器都支持5G频段，5G的干扰较小，此处选择桥接5G频段的信号。选择主路由器5G信号，并输入对应的无线密码，点击 下一步：
注意：如果扫描不到信号，请确认主路由器开启无线广播，且尝试减小主副路由器的距离。

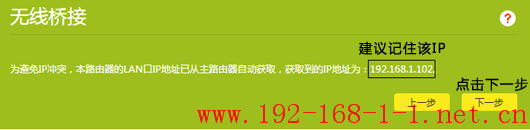

5、记录副路由器的管理IP地址
主路由器会给副路由器分配IP地址，后续需要使用该IP地址管理副路由器，建议记下该IP地址，点击 下一步。

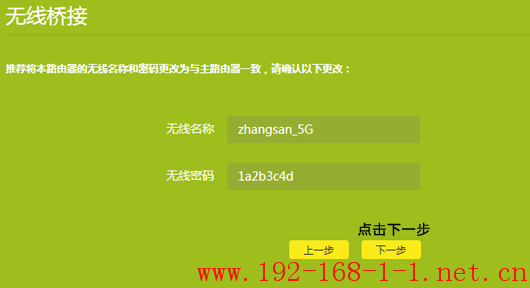

6、设置副路由器的无线密码
建议此处保持默认，直接点击 下一步，如下：
注意：此处可以设置副路由器的无线参数，但是如果要实现无线漫游，则必须保持不变。
7、确认桥接成功

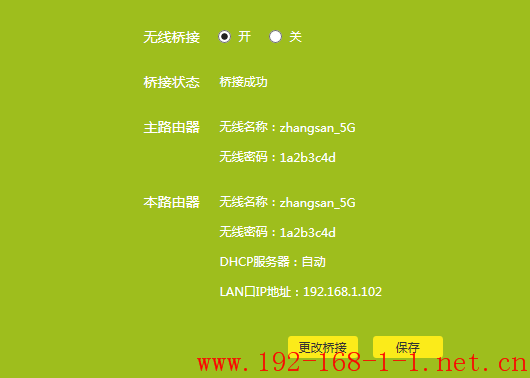

再次进入 应用管理 > 无线桥接 中，可以看到桥接状态为 桥接成功（如果使用无线终端操作，由于副路由器的默认信号消失，此时需要连接放大后的信号），如下：
8、桥接成功后

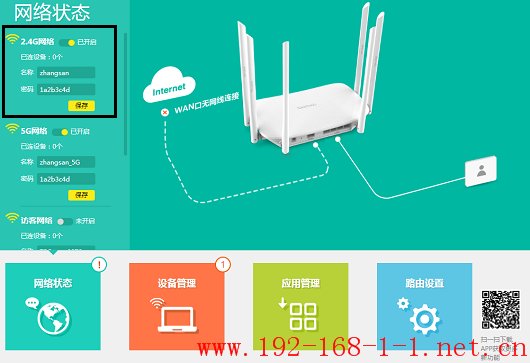

双频路由器作为副路由器桥接主路由器，在无线桥接过程中我们只配置了一个频段的无线信号名称和密码，还需要配置另外一个频段。比如使用5G频段桥接，就需要单独设置2.4G的无线信号，反之一样。点击网络状态修改相关设置，如果主路由器也是双频路由器，请将信号名称和密码设置与主路由器一致，以实现漫游：
至此无线桥接（WDS）设置完成，最终的网络效果图如下：
主、副路由器支持的2.4G、5G信号都可以连接使用，而且只要同一频段的信号名称和密码一致，则可以自动漫游。小明的有线电脑、网络电视等使用网线连接主、副路由器的任意一个LAN口即可上网。
疑问解答
设置后，小明可能遇到以下问题：
桥接设置完成后怎么登录副路由器管理界面？
副路由器支持三种登录方式：
①使用IP地址：请使用修改后的LAN口IP地址登录，具体请参考本文第二步；
②使用tplogin.cn：终端设备使用网线连接副路由器的LAN口或无线连接副路由器的信号，在浏览器输入tplogin.cn登录。
③手机APP管理：在副路由器上登录TP-LINK ID，手机安装APP并使用TP-LINK ID登录，在APP界面中的路由器列表中选择副路由器进行管理。
无线桥接后连接副路由器WAN口使用不了？
无线桥接后，副路由器的WAN口不能使用，上网电脑连接到副路由器LAN口即可。
