在商场、酒店等环境，为了对终端进行广告推送，短信认证等，客户可以使用TL-AC1000的Portal认证功能配合第三方认证系统，包括提供Portal认证页面的WEB服务器、认证服务器、短信猫等系列设备。TL-AC1000提供与WEB服务器、认证服务器的通信接口，对WEB服务器的建立提出了一定的规范要求。
本文介绍TL-AC1000（适用于1.2.0 Build 20151125 Rel.51471及以后的软件版本）Portal认证流程以及Portal服务器搭建规范。

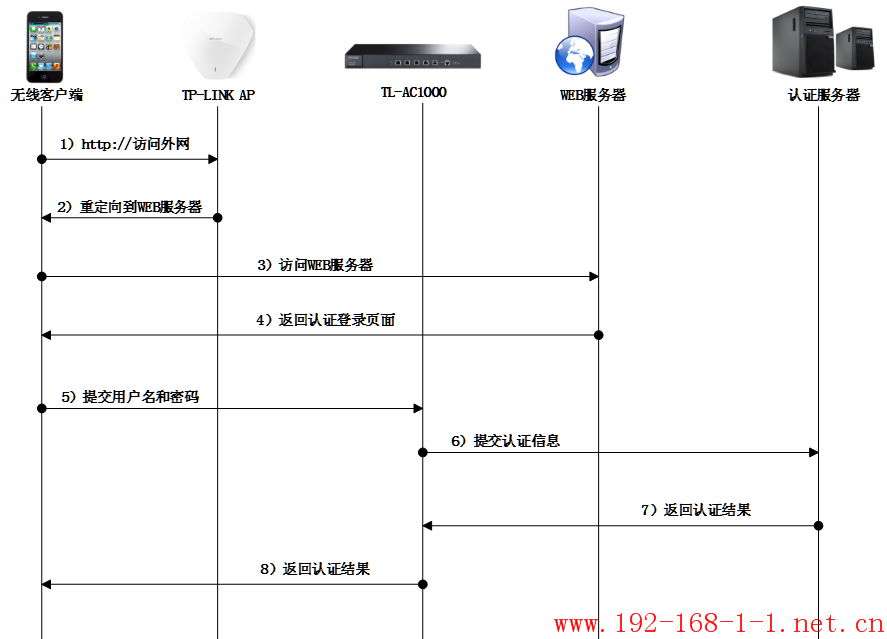

Portal认证流程图
流程及规范要求
第一步：无线终端连接Wi-Fi，访问任意外网
无线客户端连接上AP发出的Wi-Fi信号后，打开浏览器访问任意外网，触发portal认证；
第二步：AP拦截无线客户端访问外网的GET数据包，并重定向到WEB服务器
没有通过认证的无线客户端发往外网的GET数据包会被AP拦截，并且AP会向客户端返回一条重定向条目（假设WEB服务器域名为www.abc.com），重定向条目为http://www.abc.com/?pagetype=xxx&vlan=xxx&staMac=xxx&staIp=xxx&apMac=xxx&apIp=xxx
该条目主要携带以下有效信息：
|
参数 |
说明 |
|
www.abc.com |
WEB服务器域名 |
|
pagetype |
标志不同的认证方式 |
|
vlan |
客户端所属的VLAN |
|
staMac |
客户端的MAC地址 |
|
staIp |
客户端的IP地址 |
|
apMac |
客户端关联AP的MAC地址 |
|
apIp |
客户端关联AP的IP地址 |
第三步：无线终端访问WEB服务器
无线终端根据第二步返回的重定向条目与WEB服务器建立连接。
第四步：WEB服务器向无线终端返回认证页面
WEB服务器向无线终端返回认证登录页面，针对该认证登录页面，需满足以下规范：
1、认证页面必须有一个Form的action=http://AC IP:Port/portal/auth，其中AC IP为当前无线控制器AC的IP地址，Port为Portal服务端口。
2、认证登录页面以Get方式提交Form表单。
3、认证登录页面必须包含以下参数：
|
参数 |
说明 |
|
username |
用户名 |
|
password |
密码 |
|
vlan |
客户端所属的VLAN(从第二步的URL中获取) |
|
staMac |
客户端的MAC地址(从第二步的URL中获取) |
|
staIp |
客户端的IP地址(从第二步的URL中获取) |
|
apMac |
客户端关联AP的MAC地址(从第二步的URL中获取) |
|
apIp |
客户端关联AP的IP(从第二步的URL中获取) |
第五步：无线终端向TL-AC1000提交用户名和密码
无线终端在认证登录页面填写用户名和密码后点击“登录”按钮，就以GET的方式将username、password、vlan、staMac、staIp、APMac、apIp等参数提交给TL-AC1000。
第六步： TL-AC1000向认证服务器提交认证信息
TL-AC1000在获取客户端提交的信息之后，从vlan、staMac、staIp、APMac、apIp参数中确定需要进行认证的设备，然后把所有的参数提交给认证服务器进行认证，目前认证协议支持Radius认证和本地认证。
第七步：认证服务器向TL-AC1000返回认证结果
认证服务器根据TL-AC1000提交的信息判断用户是否通过认证，并且向TL-AC1000返回认证结果。
第八步： TL-AC1000向无线终端返回认证结果
TL-AC1000根据认证服务器返回来的结果向无线终端返回相应的认证结果，若认证成功，AC则根据之前的vlan、staMac、staIp、APMac、apIp参数信息对相应设备的上网数据给予放行。
