[TL-SL2428] 如何划分802.1Q VLAN？

---

企业网络中，不同部门（人员）的网络权限有所差异，经常需要在局域网内进行二层网络划分，以实现不同部门之间的隔离，使用802.1Q VLAN即可实现。

本文结合实例介绍802.1Q VLAN的划分方法。

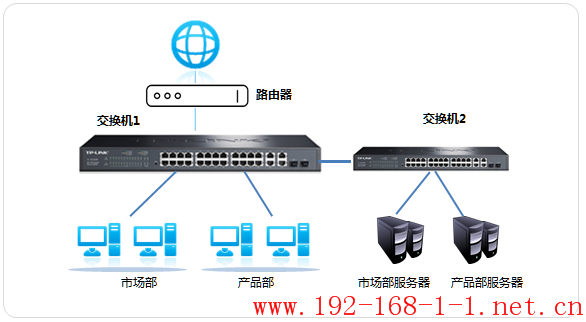

实例：如上图，某公司市场部、产品部设置网络隔离，两个部门可以访问Internet和各自部门服务器，但禁止部门互访和访问其他部门服务器。

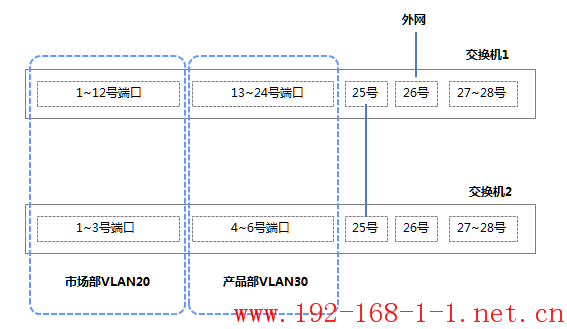

本例中，实际拓扑图和端口连接效果如下，本文依据该实例介绍划分VLAN的方法：



根据802.1Q VLAN的机制，可以通过划分以下VLAN实现需求：

注意： 25号端口为跨交换机VLAN的级联口，需要加tag。其他端口均连接主机，故不加tag。

由于交换机默认支持PVID为1的端口管理，所以建议保留一个端口用于管理。

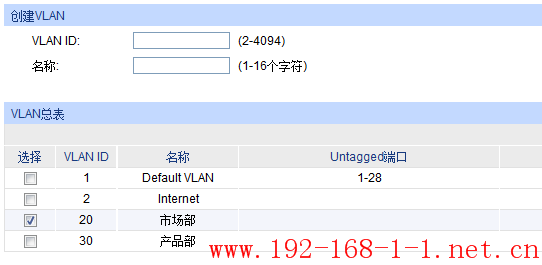

登录管理界面，在 VLAN >> 802.1Q VLAN 中，分别创建VLAN20、VLAN30以及VLAN2，如下：

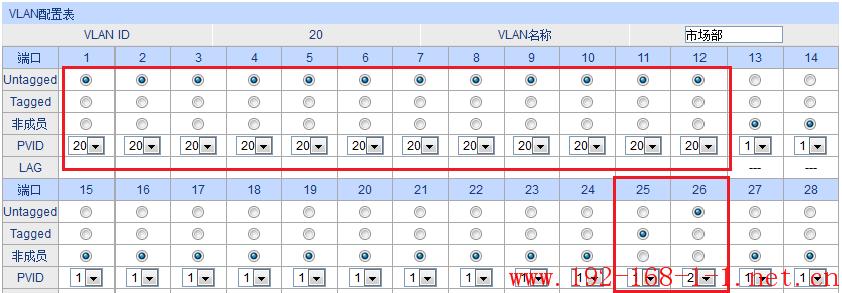

选中市场部VLAN，按照VLAN规划选择好端口，其中属于市场部的端口PVID均为20，仅25号端口需要标记为tagged，26号端口的PVID需要为2，如下图：



注意：25号端口作为加tag（Trunk）接口，其PVID没有实际作用，默认为1。

选择完成后，点击 提交。

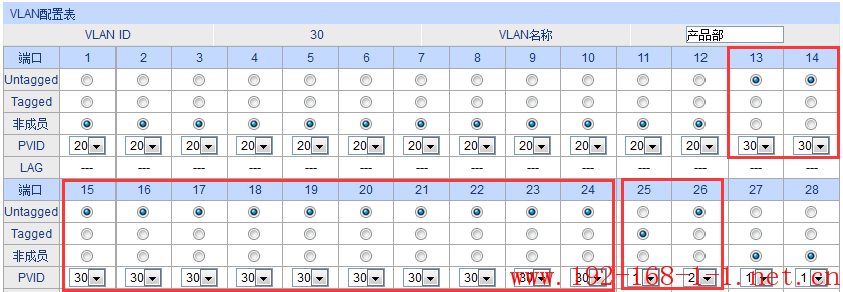

按照同样的方式添加VLAN30，如下：

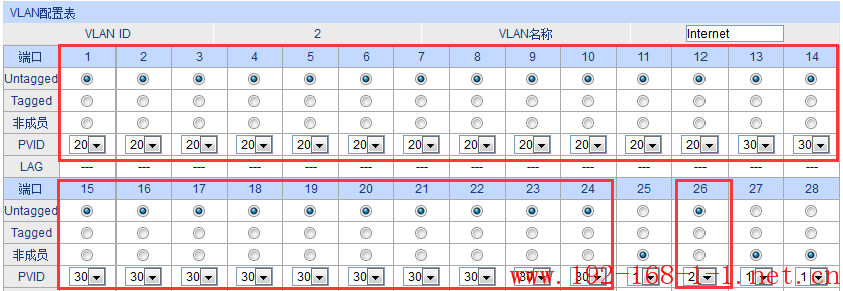

添加VLAN2，如下：



添加完成后，VLAN列表如下：

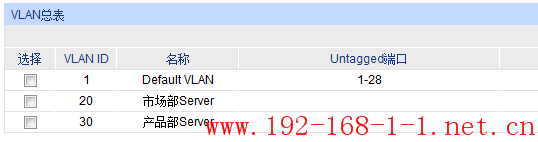

登录管理界面，在 VLAN >> 802.1Q VLAN 中，创建VLAN20、VLAN30，如下：

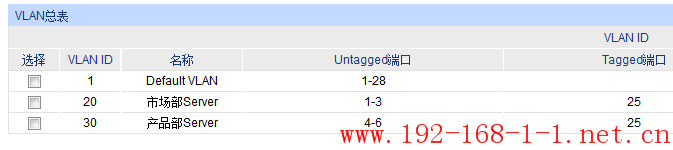

按照VLAN划分计划表选择对应的端口，划分后如下：



至此，两个交换机上的VLAN划分完成，市场部和产品部均实现需求。

什么情况下选择tagged？

Tagged类型端口发出数据会携带802.1Q TAG，也就是带着VLAN信息，主要用在跨交换机VLAN的上联接口，即Trunk口。如果用于连接主机或路由器等设备，一般情况下选择untagged。
