背景
在很多大中型企业中，对网络有着成熟而复杂划分，这个时候如果需要对网络中某个小分支再次进行网络权限划分，将原有一个网段分为多个子网，就需要在前端企业骨干网络设备上添加各个新增子网的路由表，而前端设备往往因为各种各样的原因是不可操作的，这样就需要使用TL-SG5428的代理ARP功能了。
用户需求
某公司的分支机构由于业务增长，总部为该分支机构增设了一个财务部。分支机构网络通过VPN与公司总部联通，总部划分给分支机构的IP为172.16.10.0/24，分支机构网络管理员没有VPN网络设备的管理权限。
现在该分支机构需要在现有网络的基础上划分两个子网，业务部（10人）和财务部（10人），两个部门不能互访，但是都能访问公司内部网络。

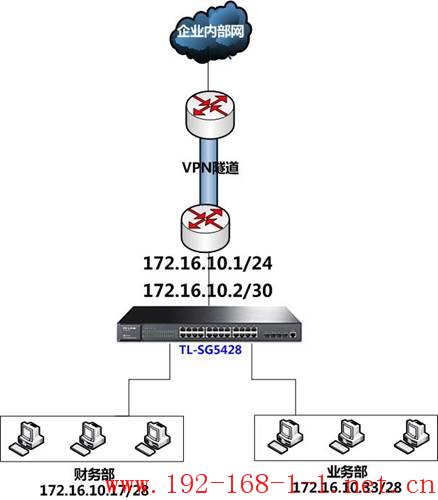

拓扑结构
配置过程
步骤1：
网络规划：
路由器的IP为172.16.10.1 掩码为255.255.255.0 该IP网络管理员不需要进行修改。
在交换机中划分3个网络:
网络1：IP地址范围 172.16.10.1-172.16.10.2 用于连接公司内部网络
VLAN IP为172.16.10.2 掩码为255.255.255.252
网络2：IP地址范围 172.16.10.17-172.16.10.30 用于分配给分支机构的财务部
VLAN IP为 172.16.10.17 掩码为255.255.255.240
网络3：IP地址范围 172.16.10.33-172.16.10.46 用户分配给分支机构的业务部
VLAN IP为172.16.10.33 掩码为255.255.255.240
步骤2：

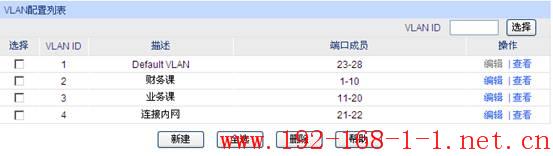

在交换机中划分3个VLAN，分别用于财务部接入、业务部接入、连接内网
交换机管理界面—>VLAN—>802.1Q VLAN
注意：建议电脑接在24号口进行配置
步骤3：
分别对3个VLAN设置IP地址
交换机管理界面—>路由功能—>静态路由—>接口管理
将财务部、业务部、连接内网对于的VLAN IP设置到相应的VLAN中
步骤2和步骤3的详细设置方法可以参考TL-SG5428应用——多网段网络规划配置指南
步骤4：

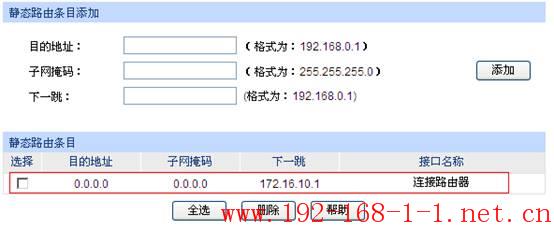

设置默认静态路由
进入管理界面—>路由功能—>静态路由—>静态路由条目
添加条目
目的地址：0.0.0.0 子网掩码：0.0.0.0 下一跳：172.16.10.1
步骤5：
启动代理ARP
在连接路由器的接口上启用代理ARP功能
步骤6：
设置ACL规则使财务课和业务课不能相互访问。
详细设置方法参考TL-SG5428应用——ACL控制不同部门的网络权限
这样财务部的电脑网关设置为172.16.10.17；业务部的电脑网关设置为172.16.10.33就可以实现用户需求了。
