室外AP的垂直天线、水平天线和外部天线如何设置？

---

本文仅适用于TL-WA5210G、TL-WA7210N、TL-WA7510N。

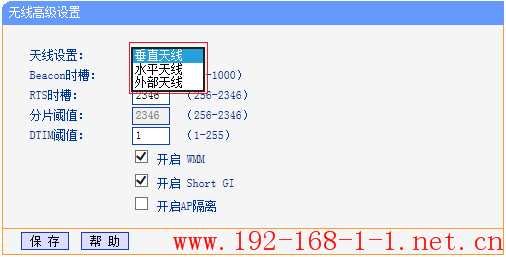

我司室外高功率AP内置垂直和水平两根天线，可以根据使用环境和安装方式调整使用天线的类型。在无线AP的管理界面中，点击 无线设置 >> 无线高级设置，可以设置天线类型，如下图：

由于不同的天线类型是在不同环境、摆放位置时使用，下面分别介绍各类天线类型的适用环境：

1、垂直天线

室外AP的天线默认设置为垂直天线，适用于在室外AP与地面垂直摆放的安装方式：



AP内置的垂直天线工作时，垂直极化不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。室外AP主要用于点对点远距离传输的环境，使用垂直天线可以保证传输距离。

2、水平天线

水平天线适用的情况是在室外AP于地面平行摆放的安装方式，如下：

室外AP平行地面摆放时，垂直天线的极化方向变为水平极化，水平天线的极化方向变为垂直极化。因为水平极化下传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，影响信号的传输距离。所以我们需要使用垂直极化的信号，因此在水平安放的时候选择为水平天线。

3、外部天线

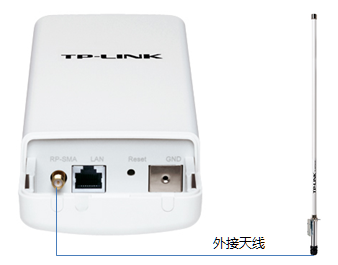

在某些环境中，内置定向天线无法满足需求，可以连接外部天线，需要在管理界面选择外部天线。在这样情况下，内置的定向天线停止工作，只有外部天线工作。

注意：AP机身外部天线接口为RP-SMA（AP端为外螺纹+针），使用外部天线的接口必须与该接口类型一致。

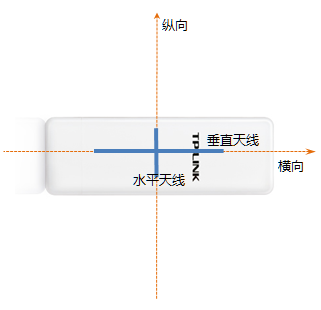

室外AP内置两根定向天线，同一时间只有一根天线工作，天线辐射角度请参考以下表格：
