TP-LINK双频并发无线路由器支持2.4GHz和5GHz频段的无线WDS功能，使用无线WDS功能可以起到增强无线信号强度、拓展无线覆盖区域的作用，同时可以避免一般单频无线路由器使用无线WDS功能带来的信道干扰问题，无线覆盖高速稳定。

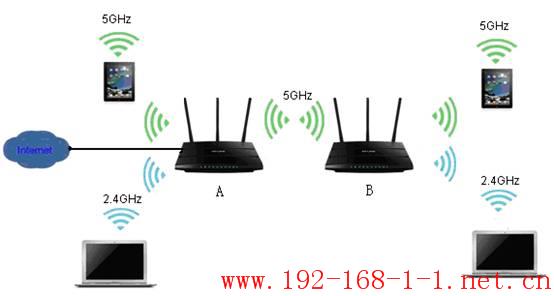

如下图所示是TL-WDR4310与TL-WDR4310进行WDS的一般拓扑结构，其中心思想就是在5GHz频段开启WDS，使两个TL-WDR4310无线桥接起来，同时使用2.4GHz和5GHz频段进行无线覆盖，用于无线客户端的接入。下文将介绍如何使用两个TL-WDR4310实现无线WDS并且在2.4GHz和5GHz实现无线漫游。
无线漫游的设置要点：TL-WDR4310 A、B在2.4GHz或者5GHz下SSID相同，无线加密方式及密钥都相同，并且设置不产生干扰的无线信道（2.4GHz频段信道编号相减至少是5，5GHz由于开启WDS功能，信道必须相同）。
操作步骤如下：
步骤一、TL-WDR4310 A设置2.4GHz及5GHz频段基本信息及无线安全。
步骤二、 TL-WDR4310 B设置2.4GHz及5GHz频段基本信息及无线安全，并在5GHz频段开启WDS桥接前端A路由器。
步骤三、修改TL-WDR4310 B管理IP地址，避免与无线路由器A的管理IP相同产生冲突。
步骤四、关闭TL-WDR4310 B DHCP服务器功能，局域网保留主路由（此例中主路由为TL-WDR4310 A）的DHCP服务器。
下面介绍一下上述拓扑结构的设置方法。
步骤一、TL-WDR4310 A设置2.4GHz及5GHz频段基本信息及无线安全。

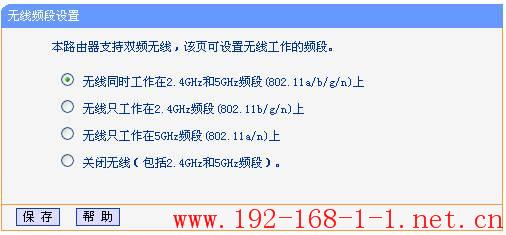

1. 打开TL-WDR4310 A的设置页面（默认192.168.1.1），打开菜单"无线频段设置"，选择"无线同时工作在2.4GHz和5GHz频段上"，点击"保存"。

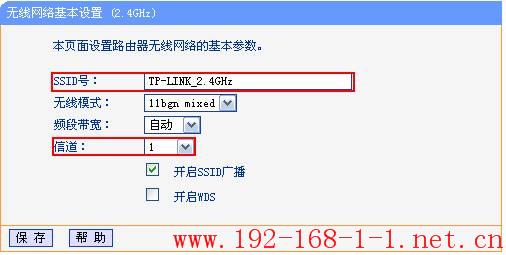

2. 打开菜单"无线设置2.4GHz"——"基本设置"，设置TL-WDR4310 A的无线SSID，此例为"TP-LINK_2.4GHz"，信道设为"1"，点击"保存"，如下图所示。

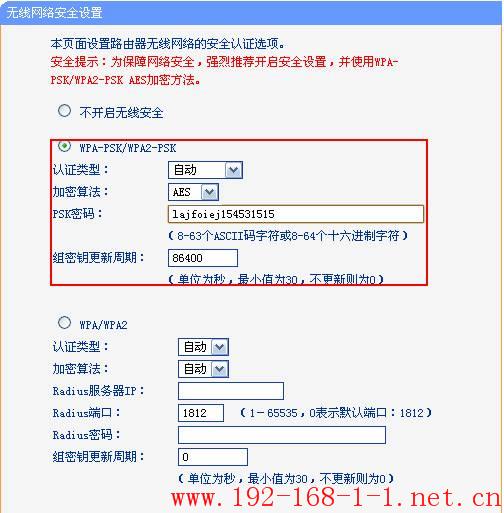

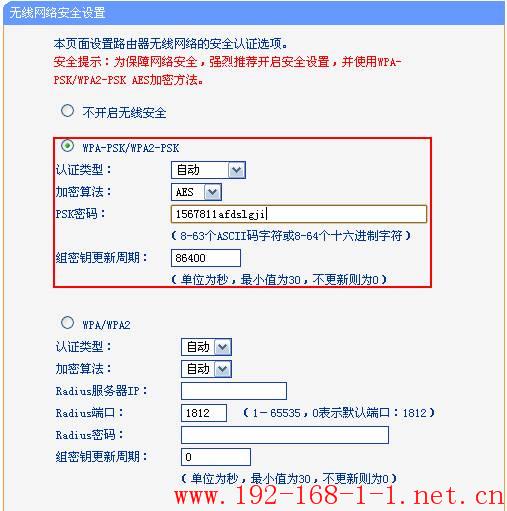

3. 打开菜单"无线设置2.4GHz"——"无线安全设置"，设置无线安全，建议选择WPA-PSK/WPA2-PSK加密方式，加密算法选择"AES"并输入"PSK密码"，点击"保存"，如下图所示。
4. 打开菜单"无线设置 5GHz"——"基本设置"，设置SSID，此例为"TP-LINK_5GHz"，并指定"无线信道"（此例选择157），点击"保存"，如下图所示。
5. 打开"无线设置 5GHz"——"无线安全设置"，设置无线安全，建议选择WPA-PSK/WPA2-PSK加密方式，加密算法选择"AES"并输入PSK密码，点击"保存"并重启路由器使配置生效，如下图所示。
步骤二、TL-WDR4310 B设置2.4GHz及5GHz频段基本信息及无线安全，并在5GHz频段开启WDS桥接前端A路由器。
1. 打开TL-WDR4310 B的设置页面（默认192.168.1.1），打开菜单"无线频段设置"，选择"无线同时工作在2.4GHz和5GHz频段上"，点击"保存"。
2. 打开菜单"无线设置2.4GHz"——"基本设置"，设置TL-WDR4310 B的无线SSID，设置与TL-WDR4310 A 2.4GHz频段相同的SSID"TP-LINK_2.4GHz"，为了避免与A路由器产生无线干扰，信道选择与TL-WDR4310 A不会干扰的信道（此例选择11），点击"保存"，如下图所示。
3. 打开菜单"无线设置2.4GHz"——"无线安全设置"，设置与TL-WDR4310 A相同的无线安全，安全类型选择"WPA-PSK/WPA2-PSK"，加密算法选择"AES"并输入与TL-WDR4310 A在2.4GHz频段相同的PSK密码，点击"保存"，如下图所示。此时2.4GHz频段的无线漫游已经设置完成。

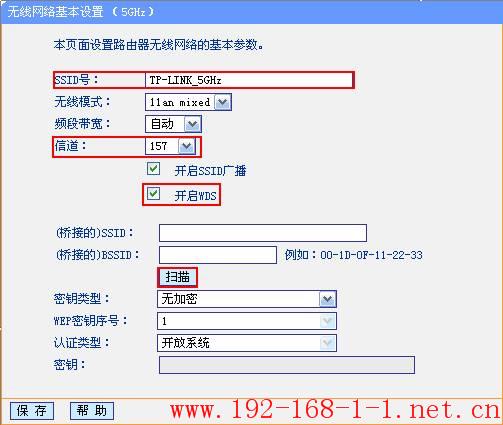

4. 打开菜单"无线设置5GHz"—"基本设置"，设置与TL-WDR4310 A 5GHz频段相同的SSID"TP-LINK_5GHz"及信道"157"，勾选"开启WDS"，如下图所示。

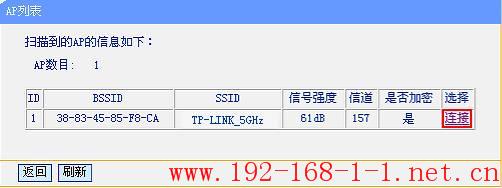

点击"扫描"，扫描环境中所有使用5GHz频段设备的SSID，如下图所示。

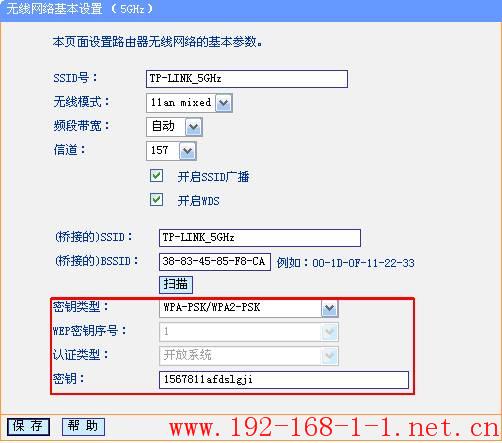

5. 选择TL-WDR4310 A的SSID，点击"连接"，选择与TL-WDR4310 A 5GHz频段相同的密钥类型WPA-PSK/WPA2-PSK，并输TL-WDR4310 A 5GHz频段设置的密钥，完成之后点击"保存"，如下图所示。
6、打开"无线设置 5GHz"——"无线安全设置"，设置与TL-WDR4310 A 5GHz频段相同的无线安全，安全类型选择"WPA-PSK/WPA2-PSK"，加密算法选择"AES"并输入与TL-WDR4310 A在5GHz频段相同的PSK密码，点击"保存"并重启设备，如下图所示。
步骤三、修改TL-WDR4310 B管理IP地址，避免与无线路由器A的管理IP相同产生冲突。

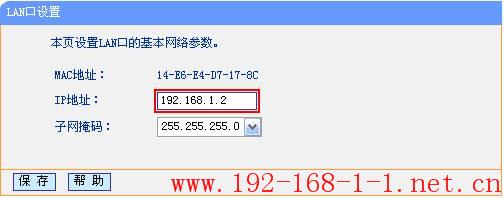

打开TL-WDR4310 B的设置页面（默认192.168.1.1），打开菜单"网络参数"—"LAN口设置"将IP地址改为"非192.168.1.1"（本例中修改为192.168.1.2），点击"保存"，如下图所示。
步骤四、关闭TL-WDR4310 B DHCP服务器，保留主路由（此例中主路由为TL-WDR4310 A）的DHCP服务器。

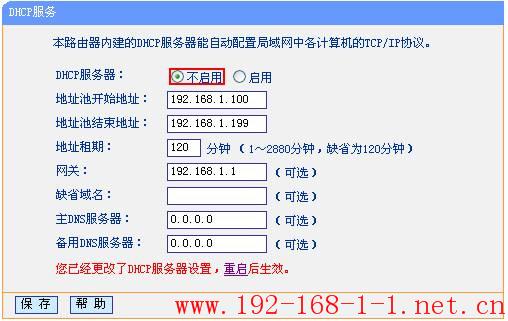

打开TL-WDR4310 B的设置页面（默认192.168.1.1），打开菜单"DHCP服务器"，选择"不启用"，点击"保存"并重启路由器，如下图所示。

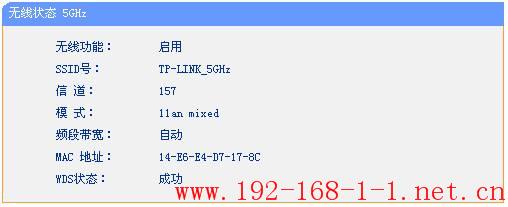

重启之后进入TL-WDR4310 B管理界面（此例为192.168.1.2），打开菜单"运行状态"，查看"无线状态 5GHz"的"WDS状态"显示"成功"，如下图所示。
此时TL-WDR4310A和B在5GHz频段的WDS就已经设置完成了，2.4GHz和5GHz的无线终端设备均可使用TL-WDR4310的无线信号进行上网。
