在现实生活中,越来越多的网络环境需要用到Tag vlan来实现同vlan主机跨交换机互访。下面,我们就以两台我司楼道交换机TL-SF1008L为例来实现上述需求。

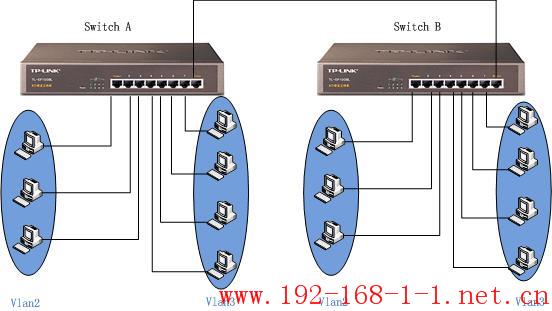

网络需求
1. Switch A和Switch B用8号端口进行级联。
2. Switch A的1-3号端口既不能和4-7端口互访,也不能和Switch B的4-7号端口互访;Switch B的1-3号端口也是如此。
3. Switch A的1-3号端口和Switch B的1-3号端口属于vlan2(能够互访)。
4. Switch A的4-7号端口和Switch B的4-7号端口属于vlan3(能够互访)。
需求分析
1. VLAN类型---802.1Q VLAN。
2. 将Switch A和Switch B上的1-3号端口、级联口8划分为vlan2,1-3号端口的PVID设置为2。
3. 将Switch A和Switch B上的4-7号端口、级联口8划分为vlan3,4-7号端口的PVID设置为3。
4. Switch A和Switch B的8号端口的PVID都保持默认的1。
交换机配置
以Switch A为例,Switch B的配置和Switch A一样。

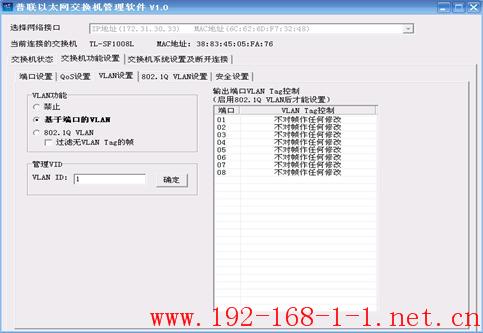

1. 通过RSSManager管理软件连接交换机,进入菜单:“交换机功能设置”---“VLAN设置”,配置界面如下图所示:

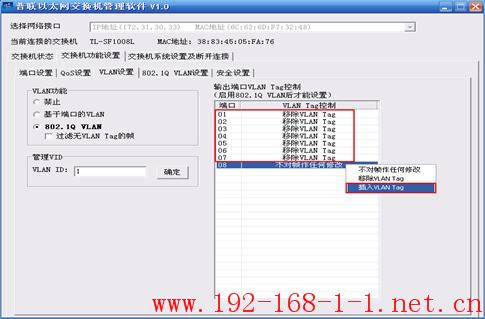

2. 选择“802.1Q VLAN” ,并且在“输出端口VLAN Tag控制” 选项框中8号端口(级联端口)上点击右键选择“插入VLAN tag”,将1-7号端口改为“移除VLAN Tag”,如图所示:

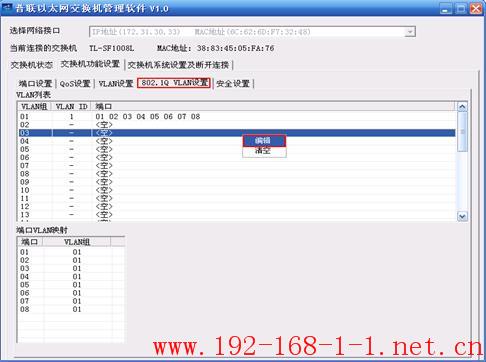

3. 选择“802.1Q VLAN设置”,在VLAN组3上右击,选择“编辑”,如图所示:

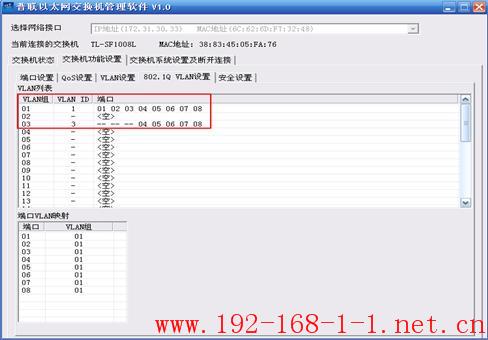

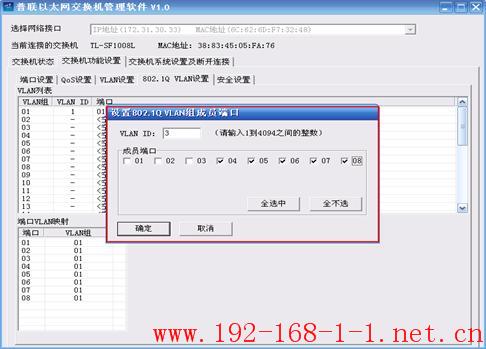

4. VLAN 3包括端口:4-7和8(级联端口);VLAN 1 保持默认,VLAN ID 配置为3,添加4-7、8号端口→“确定”。

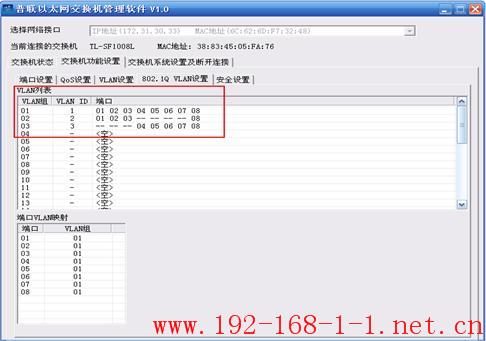

5. VLAN 2的设置和VLAN 3是一样的,VLAN 2是把1-3,8端口划到VLAN 2中,设置完之后结果如下图所示:

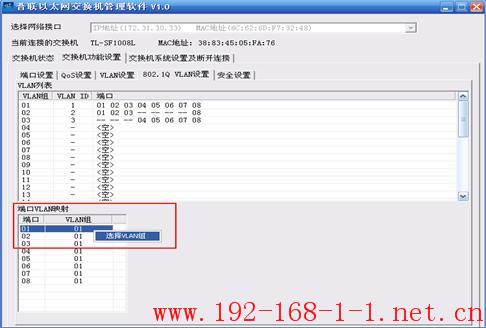

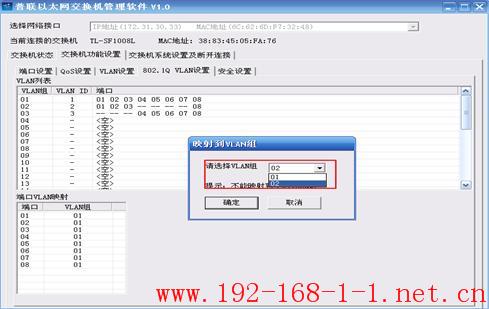

6. 修改1-3号端口的PVID值为2:“端口VLAN映射”依次在1到3号端口上面右击→“选择VLAN组”→选择VLAN组为02→“确定”,如下图所示:

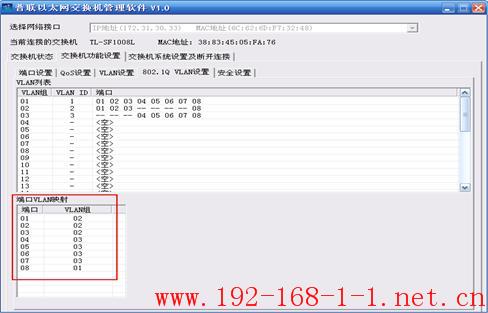

7. 相同的方法,将4-7号端口的PVID值配置为3,端口8保持默认的1,配置完成后结果如下图所示:

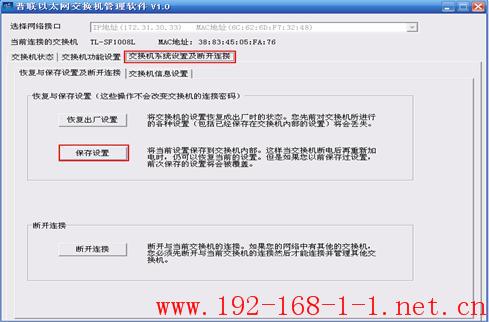

8. 保存配置,以免交换机断电或者重启导致配置信息丢失,如下图所示:
至此,switch1的配置已经结束。switch2的配置方法与switch1的配置方法一样。
注:在802.1Qvlan中,不同交换机之间需要互通的vlan,它们对于的VLAN组可以不同,但是他们的VLAN ID必须相同。
