环路即交换机下接网络形成环的拓扑结构,环路会造成内网广播风暴,会消耗交换机大量的CPU和线路带宽,严重时甚至可以造成设备死机,网络瘫痪。
环路检测即交换机通过周期性的发送广播数据包(具有特定字段),并且检测其他端口的数据包,如果收到该检测广播包,可以说明形成环路。交换机会启动环路预警和消除机制,防止形成内网广播风暴。
拓扑A:
拓扑B:

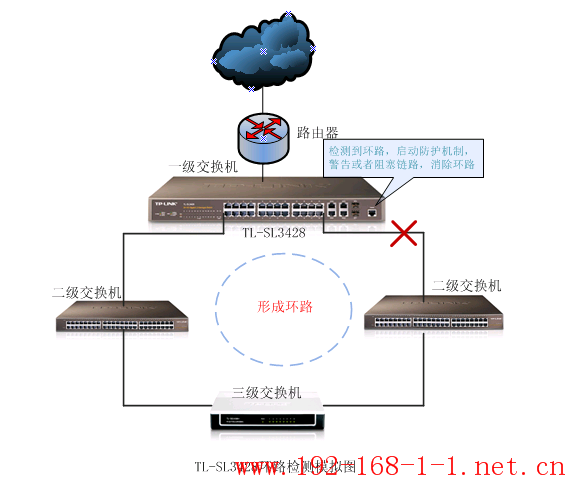

环路检测应用实例:某公司使用TL-SL3428交换机作为主交换机,下接多台非管理型交换机,由于网络比较庞大,容易形成环路,仅靠管理员维护检测以实现,需要开启环路检测,并且自动实现阻塞环路,提供预警。
环路检测设置

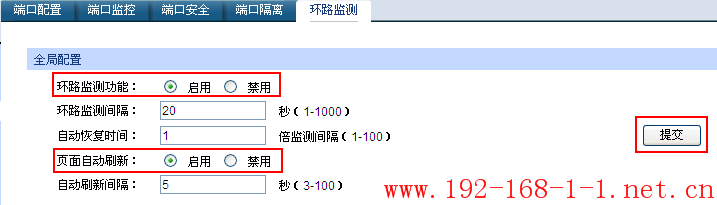

【1】二层交换>>环路检测 启用环路检测功能,设置环路监测间隔、自动回复时间、页面刷新时间等,具体数值可根据需要设置
注:
u 环路监测间隔:交换机会以该时间间隔为监测周期,监测网络环路
u 自动恢复时间:发现环路后,交换机会启动处理机制,会在该时间后端口自动恢复正常
u 自动刷新间隔:端口配置页面会在以该间隔时间周期性更新,实时的监测各端口的状态

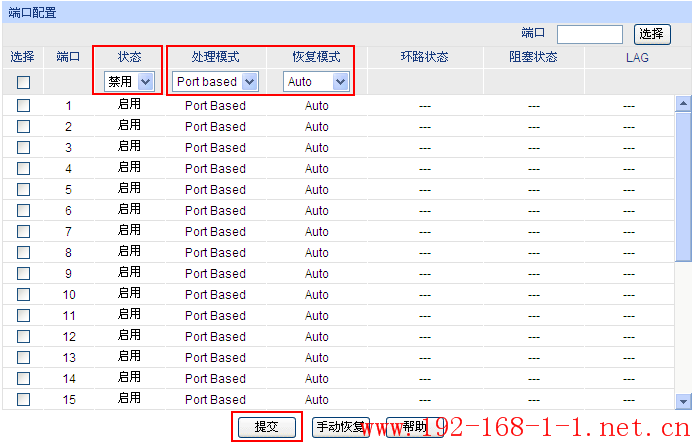

【2】二层交换>>环路检测 配置各个端口的状态、处理模式、恢复模式,如下图:
注:
u 状态:设置相应端口是否启用端口环路检测机制
u 处理模式:检测到环路后的处理方式,目前有两种处理模式,Port based(阻塞其中一个端口,隔断环路) 和Alert(告警但不阻塞环路)
u 恢复模式:设备会环路做处理以后的恢复方式,Port Based有两种恢复方式:Auto(在恢复时间到了会自动消除阻塞),Manual(需要手动恢复,消除阻塞);Alert的恢复方式为Auto。
设置完之后,点击提交保存。至此,该设备的环路检测功能已经配置完毕。

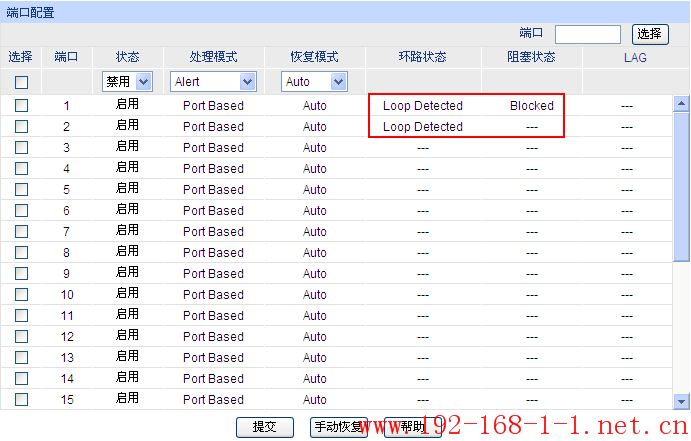

环路现象 假设现在1端口和2端口之间形成环路,那么交换机环路检测端口设置会有如下显示:
交换机的环路检测功能可以及时有效地发现形成的环路,并且启动相应的处理模式和恢复模式,从而预防由于形成环路造成的广播风暴,可以动态监测各端口状态,为网络管理提供了更方便的工具。
