室外无线监控解决方案

---

网络视频监控系统作为安全管理系统的一部分，在公园、景区、校园、小区治安等领域正得到越来越广泛的应用。而公园、景区、校园、小区等区域，普遍存在着面积大、视频监控设备分散等特点。如果采用传统的有线网络，存在布线麻烦、施工成本较高等问题，所以倾向于采用无线方式远距离传输监控数据，省去布线的烦恼，降低网络部署中的施工成本，使网络视频监控设备的部署更加便利。

1、满足无线远距离数据传输的需求，保证高信号强度；

2、视频监控设备较分散，需满足较大范围内多个视频监控设备同时接入的需求；

3、设备需满足室外恶劣的使用环境，满足一定的防雷、防水及防尘等级；

4、CPE应支持PoE供电，方便室外环境接入电源及满足灵活布点需求；

5、CPE支持统一管理、配置，并实时监控各CPE工作状态，运维简便。

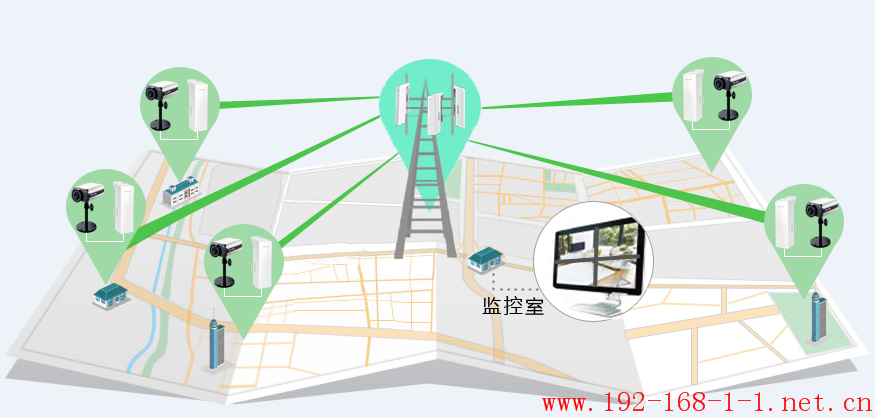

安装示意图

方案特点

方案使用TP-LINK室外无线CPE实现监控数据远距离无线传输，采用Pharos Control集中管理软件统一管理所有CPE的方式进行部署。具有如下特点：

1、高适应性

CPE采用专业室外壳体设计，提供IP55级防尘、防水，支持15KV ESD静电防护和4KV雷电防护，适应各种恶劣环境。

2、高可用性

300M无线传输速率，内置室外高增益双极化天线，外置高性能独立功放电路（PA）和低噪声功放接收电路（LNA），提供27dBm(500mW)的发射功率和-95dBm的接受灵敏度，特别适合室外远距离WLAN应用。

3、超远传输距离

TL-CPE210专为户外设计，无线传输距离达5千米以上；TL-CPE510工作于纯净5GHz频段，干扰更少，无线传输距离达15千米以上。

4、高可靠性

CPE支持TP-LINK MAXtream TDMA 技术，可以解决标准IEEE 802.11协议中的隐藏节点问题，减少由于客户端竞争机制引起的资源浪费，提供更低的时延，更高的吞吐量，更大的网络容量和稳定性，提高多节点无线网络性能。

5、便于部署

CPE采用Passive PoE网线供电，60米电力传输，方便室外环境接入电源，可灵活布点。CPE LAN1 端口具有PoE供电功能，可同时传输数据和为受电设备供电，可灵活部署PoE受电设备。

6、功能丰富

Pharos WEB管理系统提供丰富的软件功能，提供AP、AP Client、Bridge、Repeater、AP Client Router和AP Router等多种工作模式，支持频谱分析和线性调整发射功率功能。可集中查看系统资源状态、无线信号质量、射频状态、吞吐量、无线客户端等系统工作参数，实时掌控设备工作状态。

7、易管理性

可通过Pharos Control集中管理软件统一管理所有TP-LINK室外无线基站和CPE系列产品，提供设备发现、工作状态监控、固件统一升级、定时任务、邮件告警等丰富的管理功能，降低大规模部署时的管理维护工作量。

产品类型	产品型号	产品描述
无线CPE	TL-CPE510	300M无线传输速率，内置高增益双极化天线，专业室外壳体设计，适应各种恶劣环境，Passive PoE网线供电，灵活布点；工作于纯净5GHz频段，干扰更少，无线传输距离达15千米以上，可通过Pharos Control集中管理软件统一管理所有设备。
	TL-CPE210	300M无线传输速率，内置高增益双极化天线，专业室外壳体设计，适应各种恶劣环境，Passive PoE网线供电，灵活布点；专为户外设计，无线传输距离达5千米以上，可通过Pharos Control集中管理软件统一管理所有设备。

产品选型及规格请参考：

《无线CPE选型及规格表》

无线CPE安装与实施注意事项请参考：

《无线CPE安装注意事项》
