端口汇聚功能是将交换机的多个物理端口汇聚在一起形成一个逻辑上的物理端口,同一汇聚组内的多条链路则可视为一条逻辑链路。端口汇聚可以实现用多条链路汇聚成一条逻辑链路增加带宽;同时,同一汇聚组的各个成员端口之间彼此动态备份,提高连接可靠性。
端口汇聚功能比较适合于以下情况的具体应用:
1、端口汇聚功能用于交换机与服务器之间的相联,为服务器提供独享的高带宽。
2、端口汇聚功能用于交换机之间的级联,为交换机之间的数据交换提供高带宽的数据传输能力,提高网络速度,突破网络瓶颈,进而大幅提高网络性能(主要应用)。
本文以TL-SL5428为例来介绍实现端口汇聚功能的配置步骤。
需求介绍

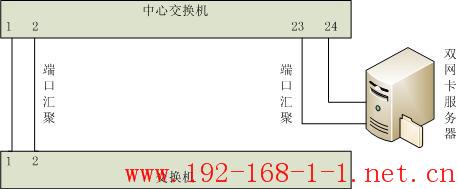

为增加带宽,提高连接可靠性,某网吧电影服务器是双网卡且作了绑定,与中心交换机的23、24端口连接;级联交换机的1、2端口与中心交换机的1、2端口连接,如下图所示,那么中心交换机需将1、2端口,23、24端口分别做端口汇聚。下图所用交换机均为TL-SL5428。
设置步骤

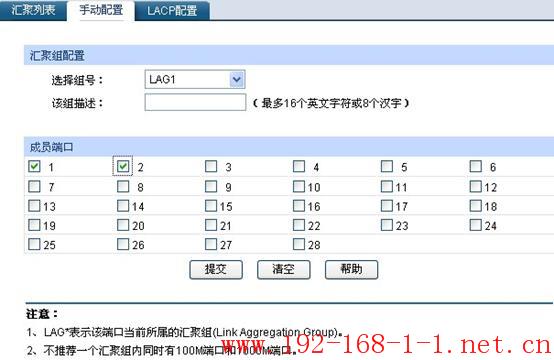

1、在中心交换机上进入二层交换—汇聚管理—手动配置,选择组号LAG1并勾选成员1、2端口后“提交”。

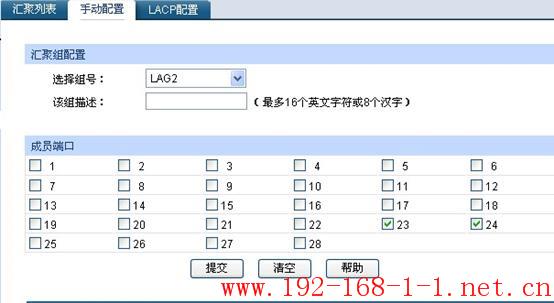

选择组号LAG2并勾选成员23、24端口后“提交”。
2、在级联交换机上进入二层交换—汇聚管理—手动配置,选择组号LAG1并勾选成员1、2端口后“提交”。
3、在服务器上设置相关端口汇聚。
至此,端口汇聚设置成功。
注意:
1、 每个LAG组中的成员端口不能少于2个。
2、 同一个LAG组的成员行为需保持一致,也就是成员的端口参数需一致。
