AC控制器跨三层交换机管理不同网段的AP

---

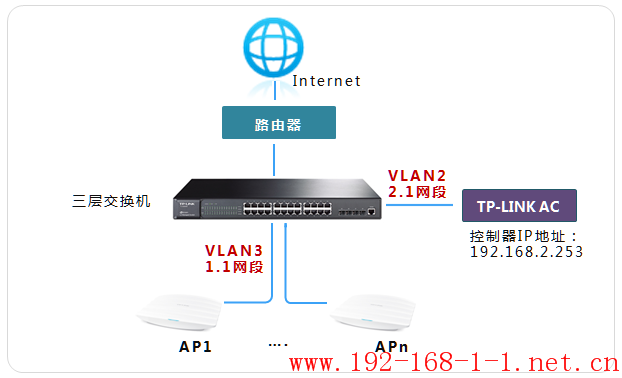

大型网络环境中，使用三层交换机将网络分为多个不同的网段。这种情况下，AC控制器与AP如果处于不同网段，则需要跨三层交换机进行管理。如下图（参数仅作举例使用）：

本文介绍跨三层交换机的环境下，AC控制AP的设置方法和注意事项。

请将AC连接三层交换机的VLAN2（建议接口类型设置为Access），并设置AC的IP地址，网关地址设置为VLAN接口IP，本例中假设AC的IP地址是192.168.2.253。

AC的配置方法，您可以点击参考：。

1、启用VLAN3的DHCP服务

开启VLAN3的DHCP服务，确保连接在VLAN3下的终端可以通过三层交换机获取到IP地址。

2、设置DHCP参数

设置VLAN3的DHCPO服务中的OPTION字段，其中设置OPTION 60设置为“TP-LINK”，OPTION 138设置为AC的IP地址“192.168.2.253”。

3、连接无线AP

以上设置完成后，请将无线AP切换到FIT模式并连接到VLAN3。

此时观察AC管理界面，在AP列表中会发现分支机构接入的AP，然后进行设置管理以及状态监测。

设置完成，如果无法发现AP，怎么办？

答：无法发现AP，请注意以下：

[1] AP已经切换为FIT模式。

[2] VLAN3的DHCP服务的Option 138配置正确的IP地址。

设置过程中导致无法发现AP的因素较多，请务必按照指导进行设置。
