TL-MR3420快速配置指南
前言
TL-MR3420是一款新一代的3G无线路由器，兼容主流的3G制式——CDMA2000（中国电信）、WCDMA（中国联通）、TD-SCDMA（中国移动）。通过使用该设备可以满足多人共享3G无线宽带的目的，并且该款3G无线路由器还支持3G无线宽带和有线宽带自动备份功能。支持可选四种模式之一：3G优先、仅用3G、wan优先、仅用wan，配置更加灵活。
下面介绍TL-MR3420的快速配置方法。
1. PC的网络参数设置
1.1 Windows XP系统下的网络参数设置
1.1.1 手动设置网络参数

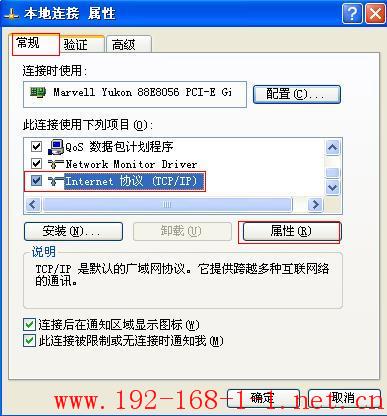

鼠标右键单击桌面“网上邻居”，选择 “属性”。选择连接3G路由器的网卡对应的“本地连接”，右键单击该“本地连接”，选择“属性”。左键单击“常规”选项卡中的“Internet协议（TCP/IP）”，点击“属性”。

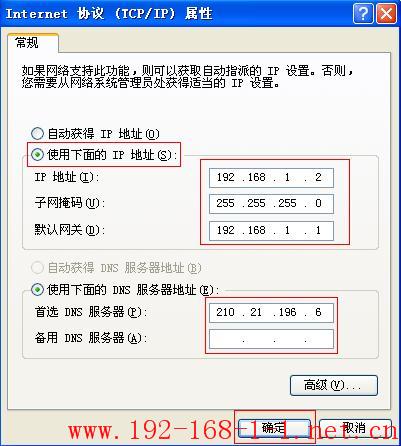

选择“使用下面的IP地址”，填入IP地址：192.168.1.2，子网掩码：255.255.255.0，默认网关：192.168.1.1；在“使用下面的DNS服务器地址”中填入当地DNS服务器地址，如不清楚可咨询当地网络服务商。
1.1.2 自动获取网络参数

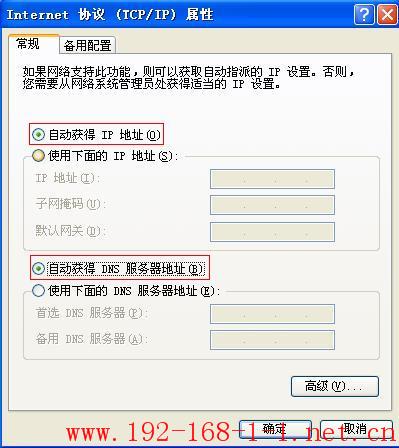

在如下图所示界面选择“自动获得IP地址”，PC自动获得IP地址与DNS服务器地址，TL-MR3420的DHCP服务器默认开启，可以自动为PC分配IP地址。
1.2 Windows7系统下的网络参数设置
1.2.1 手动设置网络参数

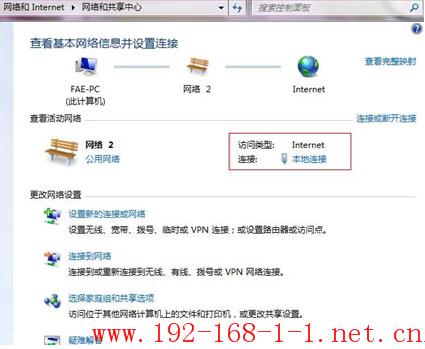

右键单击桌面“网络”选择“属性”，打开如下图所示界面。

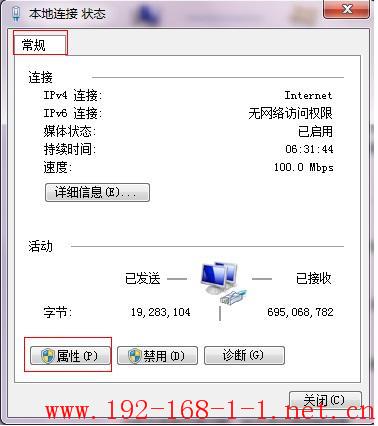

点击“本地连接”，出现如下图所示界面，点击“属性”。

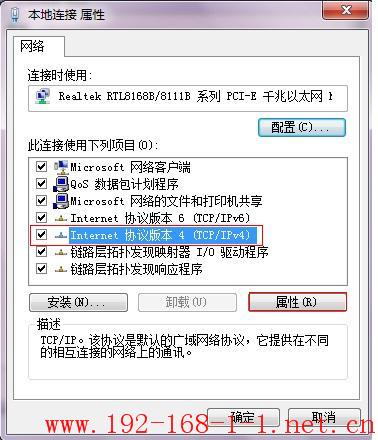

选择“Internet 协议版本4（TCP/IPv4）”，点击“属性”。

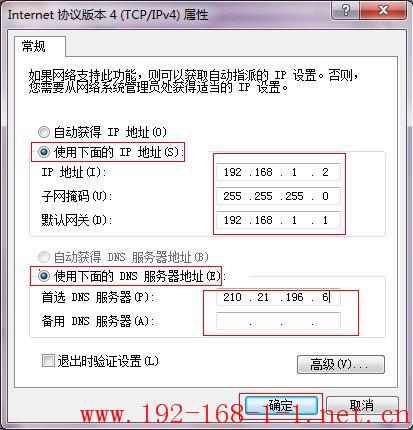

选择“使用下面的IP地址”，填入IP地址：192.168.1.2，子网掩码：255.255.255.0，默认网关：192.168.1.1；在“使用下面的DNS服务器地址”中填入当地DNS服务器地址，如不清楚可咨询当地网络服务商。
1.2.2 自动获取网络参数

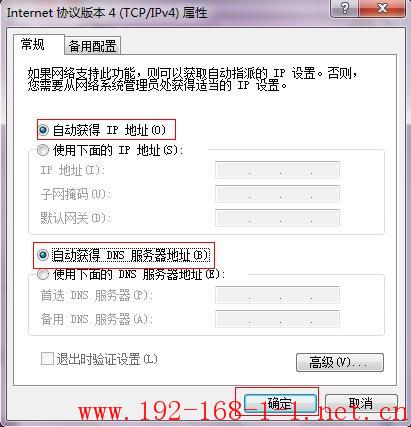

在如下图所示界面选择“自动获得IP地址”，PC自动获得IP地址与DNS服务器地址，TL-MR3420的DHCP服务器默认开启，可以自动为PC分配IP地址。
2. TL-MR3420快速设置
2.1 识别上网卡
设置好电脑的网络参数后，将3G无线上网卡插在MR3420的USB插口上，打开网页浏览器，在地址栏输入“192.168.1.1”，在弹出的用户名和密码输入框中输入用户名：admin，密码：admin，点击“确定”，进入管理主界面。

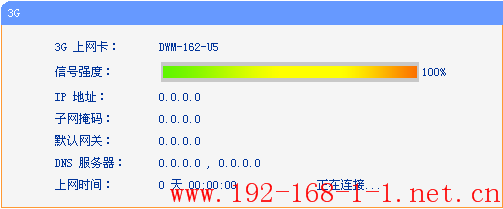

打开“运行状态”——“3G”，“3G上网卡”一般会显示正在识别，请稍作等待，约20秒。如果能够识别并显示3G上网卡的型号，如下图所示界面，就可以直接跳到3.2章节。

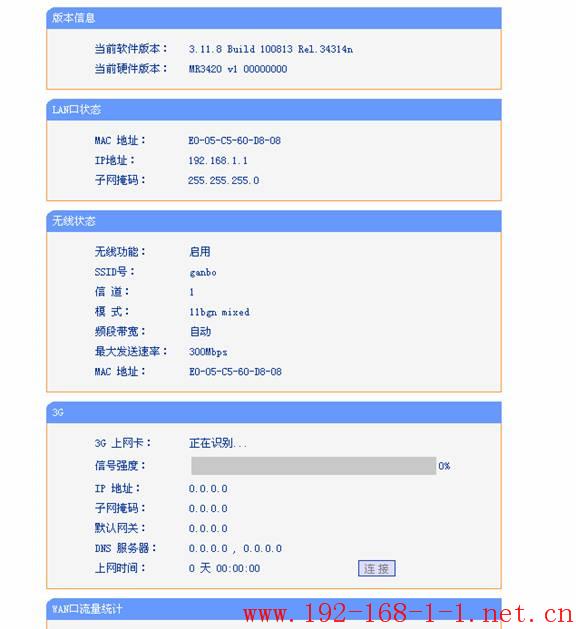

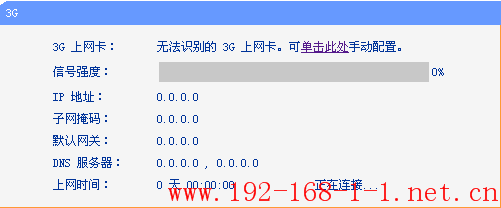

若不能识别3G上网卡，如下所示界面，我们就需要手动载入3G无线上网卡对应的BIN文件。BIN文件可以在TP-LINK网站上下载。如果您在TP-LINK网站www.tp-link.com.cn没有找到您的网卡型号对应的BIN文件，请致电TP-LINK技术服务电话400-8863400，我们的技术人员将为您提供技术支持。若在TP-LINK网站找到并下载了您的3G网卡对应的BIN文件，请按照以下步骤进行操作。

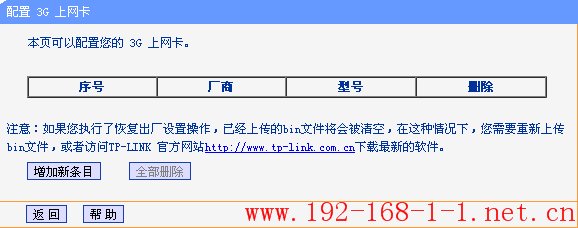

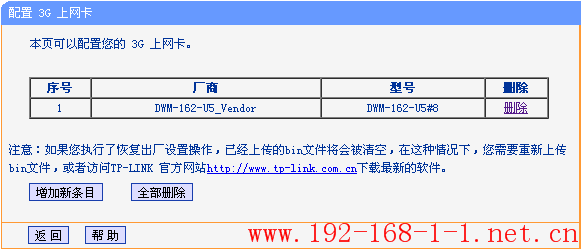

首先点击上图中的“单击此处”，出现“配置3G上网卡”页面，如下图所示。
点击“增加新条目”，出现下图所示页面。

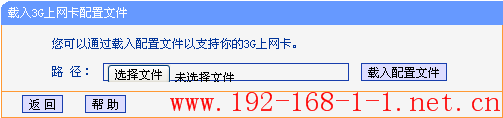

点击“选择文件”浏览到您下载的3G上网卡对应BIN文件所在位置，点击“确定”，然后点击“载入配置文件”，如下图所示。
请等待1-3分钟，查看设备“运行状态”界面会显示已经识别的3G网卡型号并显示信号强度。就可以开始配置上网相关的参数了。
2.2 配置上网参数
2.2.1 通过设置向导设置

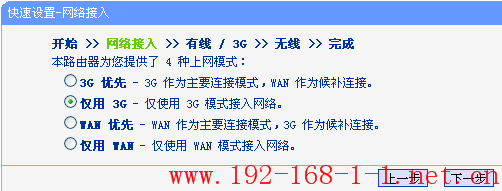

打开设备管理页面“192.168.1.1”，点击“设置向导”，选择“下一步”，设备可选的有4 种上网模式：3G优先、仅用3G、WAN优先、仅用WAN。

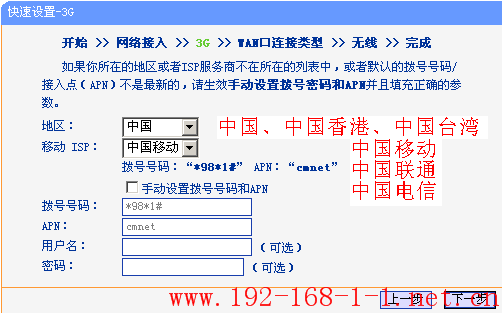

这里我们选择“仅用3G”，点击“下一步”，配置3G拨号参数，地区选择“中国”，移动ISP：可选“中国电信”、“中国移动”和“中国联通”（根据你的上网卡制式来选择）。如果无法拨号成功，请您打开“系统工具”——“系统日志”页面，查看是否有如下日志“3G Modem connecting error, please check the dial number and APN”，若有的话，您需要手动设置用户名和密码（拨号号码和APN无需更改），具体用户名和密码如不清楚，可以咨询当地ISP服务商。
注意： TL-MR3420默认已经内置有中国电信、移动及联通拨号相关的参数，一般情况下只需要在上图所示界面选择ISP运营商即可自动设置拨号号码、APN用户名及密码等信息。但是部分地区可能不同，如出现上述拨号不成功的错误提示，可以咨询运营商具体的用户名和密码。

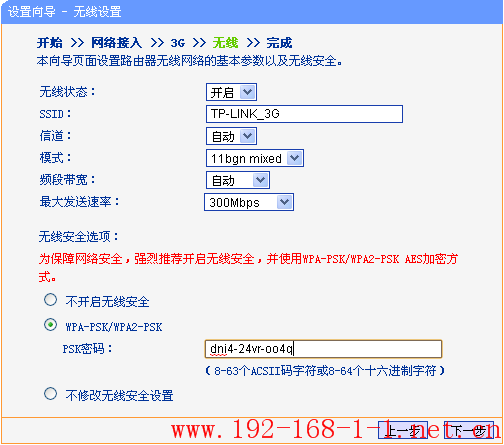

点击“下一步”设置无线安全。
无线状态：若路由器的无线功能，必须选择开启，这样，无线网络内的主机才可以接入并访问有线网络。
SSID号：该项标识无线网络的网络名称，可随意更改。
信道：该项用于选择无线网络工作的频段（1-13）。
模式：该项用于选择路由器的工作模式，可供选择的有11M带宽的802.11b模式、54M带宽的802.11g模式、300M的802.11n模式、802.11b/ g混合模式和802.11b/ g/n混合模式。
频段带宽：自动、20MHz和40MHz。
最大发送速率：默认即可。
无线加密：为了保证您的无线网络不被他人非授权访问，建议设置无线加密，推荐加密方式为WPA-PSK/WPA2-PSK。

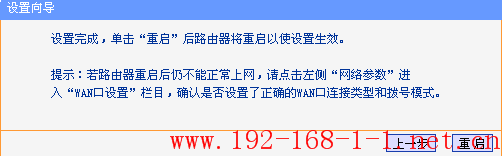

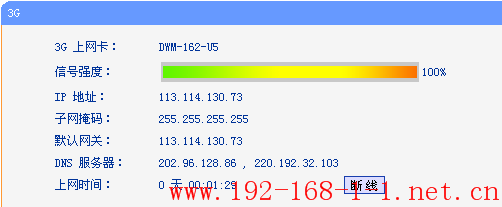

设置完成之后，点击“下一步”，重启路由器，等待1-3分钟，查看设备“运行状态”——“3G”，可以看到路由器已经获取到IP地址等上网必需的参数，说明路由器拨号已经成功，此时您就可以正常上网了。
2.2.2 手动设置

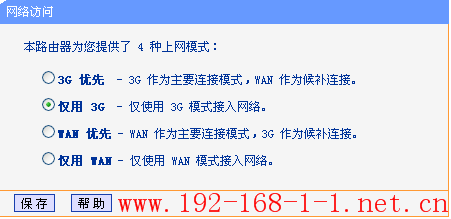

也可以不使用“设置向导”，可以直接到“网络参数”页面进行设置，点击“网络参数”---“网络访问”，选择上网模式。

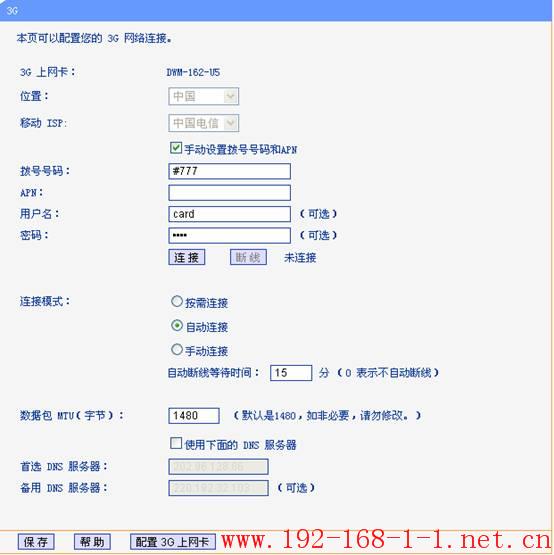

然后点击“3G”，设置3G拨号所需的参数，设置完毕之后，点击保存。
查看设备“运行状态”——“3G”，可以看到路由器已经获取到IP地址等上网必需的参数，说明路由器拨号已经成功，此时您就可以正常上网了。
