[ER61/R系列] ARP防护设置指导

---

一、应用介绍

ARP是IP与MAC地址的解析协议，对网络通信至关重要。但是，由于ARP没有保护机制，所以伪造的ARP数据包会欺骗通信终端或设备，导致出现通信异常。常见的ARP欺骗软件有“网络执法官”、“P2P终结者”、“QQ第六感”等，这些软件中，有些是人为手工操作来破坏网络，有些是作为病毒或者木马出现，使用者可能根本不知道它的存在，所以更加扩大了ARP攻击的危害。

一般情况下，上网数据直接在主机和网关之间进行交互，ARP欺骗主要针对网关和主机的ARP列表进行欺骗，导致通信异常。那么ARP防护就需要从两个方面着手，在网关上绑定主机的ARP信息，在主机上绑定网关的ARP信息，从而实现双向绑定，确保网络安全。

本文介绍企业路由器的ARP防护功能的设置方法。

二、准备操作

在设置ARP绑定之前，请给需要绑定的电脑手动指定IP地址。

如果不清楚如何设置，请参考：如何给终端手动指定IP地址？

同时，建议查看对应电脑的MAC地址，制作IP、MAC、电脑的表格，便于后续维护，如下：

注意：以上表格仅供参考，具体信息请根据实际需要记录。

三、设置方法

1、添加绑定条目

登录路由器的管理界面，点击 安全管理 >> ARP防护，在ARP防护界面添加绑定条目。有两种添加方法：手动逐条添加和扫描添加。具体方法请根据实际需要来选择，方法如下：

手动添加方法：

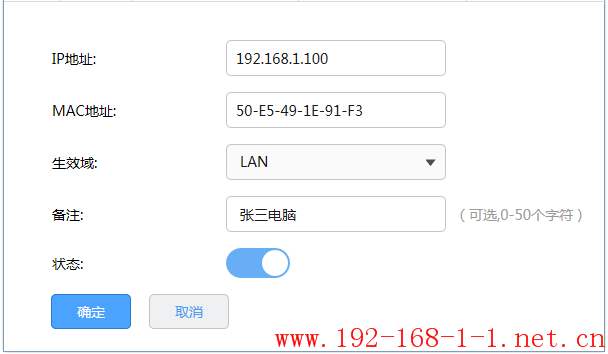

手动添加操作复杂，但是安全性高。在网络中已经存在ARP欺骗或者不确定网络中是否存在ARP欺骗的情况下，建议使用手动添加的方式。手工进行添加，填写需要绑定的电脑的IP和MAC地址，填写备注信息，再点击 新增。

扫描添加方法：

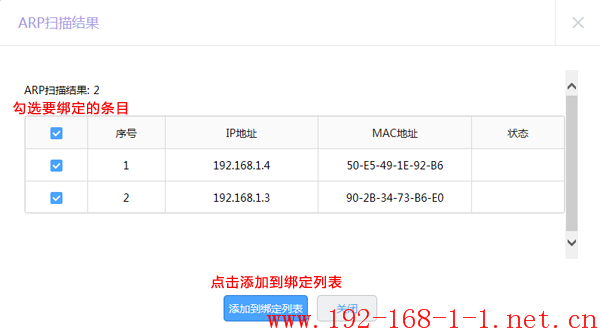

简单快捷，但是要确定网络中没有ARP欺骗，否则绑定错误的IP/MAC条目可能导致内网部分主机无法上网。点击 ARP扫描，在扫描范围输入需要扫描的IP地址段后，点击 开始扫描，此时等待一会，路由器会自动查找当前内网的主机，并显示主机的IP和MAC地址信息，如下图所示：

注意：ARP扫描只能检测当前网络中的活动主机，如果主机处于关机状态，则ARP扫描无法发现该主机。

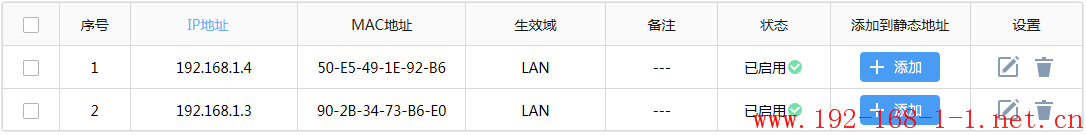

点击 全选，再点击 导入，所有的绑定条目就设置完成了。

注意：ARP扫描的功能也可以扫描WAN口的网段，可以通过扫描绑定WAN口网关地址防止前端ARP欺骗（宽带拨号无需绑定）。

2、启用ARP绑定功能

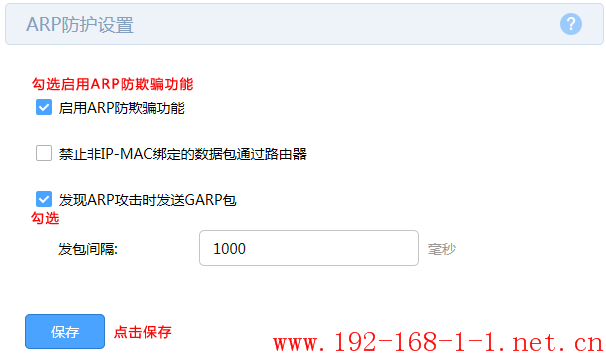

局域网中电脑的IP与MAC全部绑定完成后，在功能设置中，确认已勾选 启用ARP防欺骗功能，点击 保存。

注意：如果勾选 仅允许IP MAC绑定的数据包通过路由器，则不在绑定列表或与绑定列表冲突的电脑不能上网或管理路由器。

至此，路由器防止ARP欺骗设置完成。

3、电脑绑定网关ARP信息

仅在路由器上绑定主机的MAC地址并不能完全解决ARP欺骗的问题，在主机上绑定路由器的MAC地址，即双向绑定，就可以彻底解决欺骗问题。以下介绍不同操作系统电脑的绑定方法：

Windows XP系统：

在电脑上建立一个文本文件，写入ARP绑定命令：arp –s  IP MAC，如下图。

注意：IP是路由器的管理地址（192.168.1.1），MAC是路由器LAN口的MAC地址（01-02-03-04-05-06）。

保存之后将该文件修改为.bat后缀的批处理文件，比如“arp.bat”。然后将其放入系统启动项中，以后系统每次开机时都会执行该绑定命令。如图所示：

Windows 7系统：

[1] 打开命令提示符，使用命令：netsh i i show in查看网卡idx编号；

[2] 查询到网卡idx编号后，再使用命令 netsh –c i i add neighbors idx ip mac进行ARP绑定，如下：

[3] 使用arp –a的命令可以查询到绑定是否生效，如下图所示：

设置完成后，电脑重启，ARP绑定条目也不会失效。

注意：Windows 10/Windows 8系统的绑定方法和Windows 7相同，如果需要删除ARP绑定条目，只需要输入命令：

netsh –c i i delete neighbors idx(idx表示编号)，重启电脑后，绑定删除。

至此全部的设置就完成了，后续无需担心ARP欺骗给网络带来的影响。

四、疑问解答

1、设置ARP绑定不生效，怎么办？

由于ARP欺骗是双向的，请确认已经在路由器及电脑上都做好ARP绑定，同时确保内网电脑的IP地址是手动指定的。

2、设置ARP绑定后，电脑上不了网怎么办？

确保上不了网的电脑ARP信息在路由器绑定列表，如果信息不一致，请修正设置；如果路由器上勾选了“仅允许绑定的IP MAC数据包通过路由器”，请确保上不了网的电脑已经在路由器上做了绑定。

3、仅启用“防ARP欺骗功能”与“仅允许绑定的IP MAC数据包通过路由器”有什么区别？

两者都是防止ARP欺骗的，区别在于：启用仅允许绑定IP MAC数据包通过路由器，则没有做绑定或绑定信息与路由器设置的条目不符的电脑，无法上网，也不可以管理路由器。仅设置启用防ARP欺骗，没有设置绑定的电脑还是可以上网的（但电脑参数与绑定条目不符的，同样无法上网及管理路由器）。

4、为何开启绑定后，界面卡死（无法操作）？

设置ARP绑定的时候，建议先添加绑定条目，然后再开启绑定开关。如果先开启强制绑定的开关，那么当列表为空时，会导致管理主机无法管理路由器，表现出来管理页面卡死的现象。
