[TL-AC1000 1.0] 针对不同SSID设置上网权限及认证方式

---

在企业、商场、酒店等无线网络环境中，需要为不同的用户提供不同的SSID，不同SSID拥有不同的网络访问权限,不同SSID跳转不同的Portal页面。

某酒店需要实现无线覆盖，为入住客人和办公网络提供无线接入，有以下需求：

1、网络中启用两个SSID，分别用于员工和客人；

2、办公网络与客人网络之间不能互访；

3、办公网络通过MAC地址认证，客人网络通过Portal认证；

配置参数要求：

1、客人网络SSID：Guest；

2、员工网络SSID：Office；

1、使用TL-AC1000集中管理AP，启用两个SSID分别对应员工和客人网络，不同网络使用相应的无线认证方式；

2、使用 三层交换机，对不同SSID网络分配不同网段的IP（本文使用TL-SG5428作为三层交换机），通过三层交换机中的ACL控制内网访问权限；

3、在出口路由器中针对不同SSID对应的不同网段，设置不同的外网访问权限；

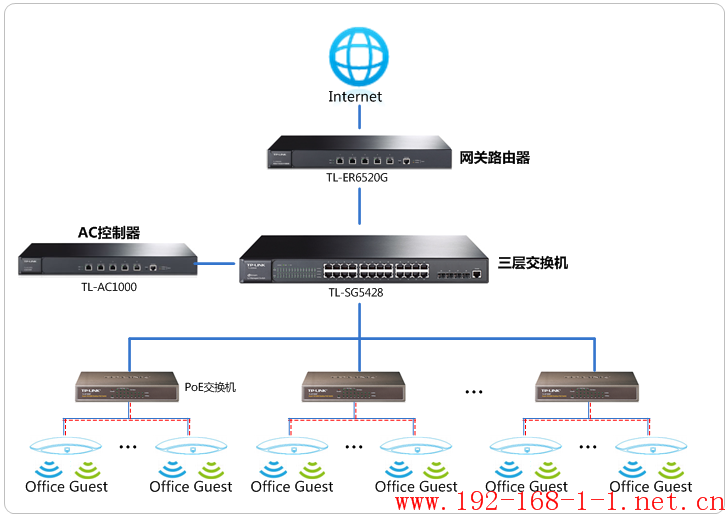

TL-AC1000多SSID应用拓扑

1、配置规划及线路连接

在三层交换机中启用四个VLAN，分别用于AC与AP通信、外网VLAN、客人网络、员工网络；

三层交换机接线说明：

1号接口接路由器（路由器LAN口IP：192.168.1.1）；

2号接口接TL-AC1000；

3-10号接口接PoE交换机TL-SF1008P；

2、配置VLAN

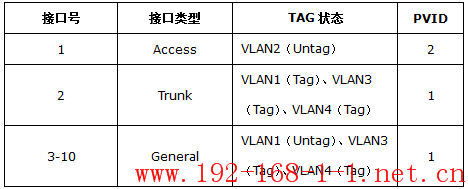

按照如下表进行VLAN配置。

3、VLAN接口IP配置

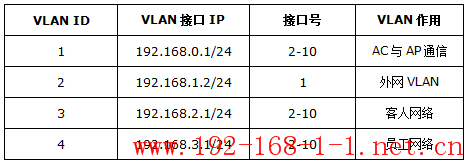

配置各VLAN对应的三层接口，三层交换机VLAN配置参考表：

1、配置规划及线路连接

TL-AC1000启用三个VLAN，设置三个VLAN设置接口IP地址，分别对应AC与AP通信、客人网络、员工网络：

接线说明:

1号接口接三层交换机；

2-5号暂未使用；

2、配置VLAN

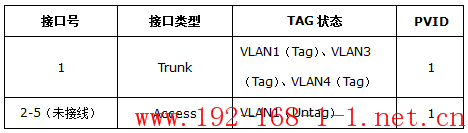

按照下表进行VLAN配置：

3、VLAN接口IP配置

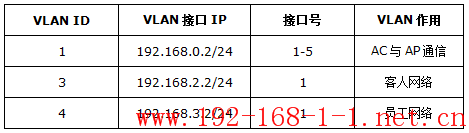

TL-AC1000 VLAN接口配置参考表：

4、接口网关配置

在TL-AC1000对其中一个接口设置网关，使TL-AC1000能够跨三层被管理。

在 基本设置 >> 接口设置 中，对VLAN1对应的接口进行设置，本文中网关地址填写192.168.0.1。

注意：网关的作用相当于缺省路由，在其中一个接口填写正确的网关即可。

5、DHCP服务配置

由于TL-AC1000的接口地址被设置为192.168.0.段，因此需要在 基本设置 >> DHCP服务 >> 地址池中，新增一条192.168.0.段的地址池。然后在 基本设置 >> DHCP服务中，将默认DHCP服务条目引用的地址池修改为192.168.0.段。

完成以上配置后，TL-AC1000与三层交换机的基本配置完成，接下来配置无线、认证信息。

1、无线射频设置

在TL-AC1000中设置无线SSID，进入 无线管理 >> 无线服务 ，添加SSID 并绑定VLAN，如下表：

2、针对客人认证设置

针对Guest设置Portal认证，客人无线客户端接入的时候需要进行Portal认证。

设置方法，点击参考：

3、针对员工认证设置

针对Office设置MAC地址认证，办公客户端接入无线网络，进行MAC认证。

步骤1：在 认证管理 >> MAC认证 页面添加可以使用该无线网络的终端的无线MAC地址；

步骤2：在 认证管理 >> 认证服务，将步骤1中添加的MAC地址认证绑定到VLAN 4中；

1、内网访问权限管控

在三层交换机上针对不同SSID对应的网段进行内网访问权限控制：

设置方法，点击参考：

2、外网访问权限

在路由器上可以设置不同SSID对应网段的上网权限：

设置方法，点击参考：
