[无线企业路由器] IPSec VPN设置指南

---

无线企业路由器作为功能全面的企业无线VPN路由器，提供多类VPN功能。其中IPSec VPN可以实现企业站点之间搭建安全的数据传输通道，将接入Internet的企业分支机构与总部网络通过安全隧道互联，实现资源、信息共享。

本文介绍使无线企业路由器搭建IPSec安全隧道的设置方法。

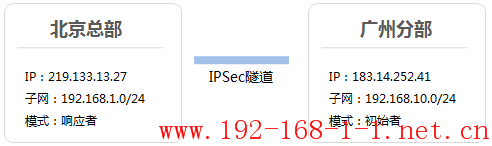

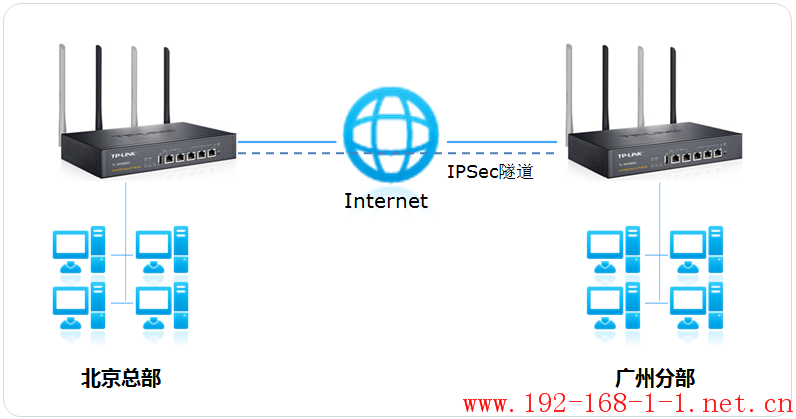

某公司需要将北京总部与广州分公司通过VPN互联，实现相互访问内部资源，要求隧道安全。网络情况如下：

保证传输隧道安全，需要配置为隧道模式，详细的IPSec参数设置在设置步骤中规定。

注意：以上网络参数仅供举例参考，具体配置以实际要求为准。

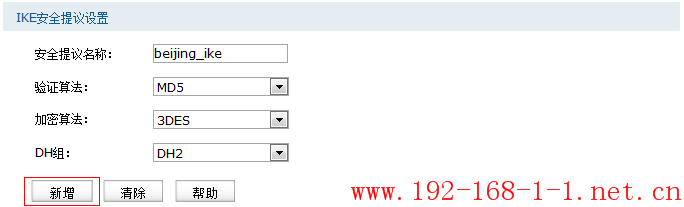

进入VPN >> IKE >> IKE安全提议，设置MD5-3DES-DH2 安全组，点击 新增，如下图所示：

注意：可以选择设置更高级别的加密和验证算法，但需确保总部-分部的安全提议配置相同。

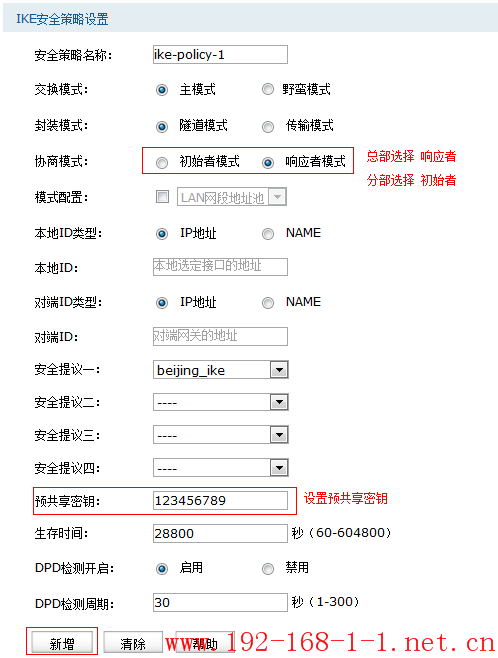

进入VPN >> IKE >> IKE安全策略，按照参数设置列表设置好规则，点击 新增，如下图所示：

进入VPN >> IPSec >> IPSec安全提议，设置ESP-MD5-3DES安全提议，点击 新增，如下图所示：

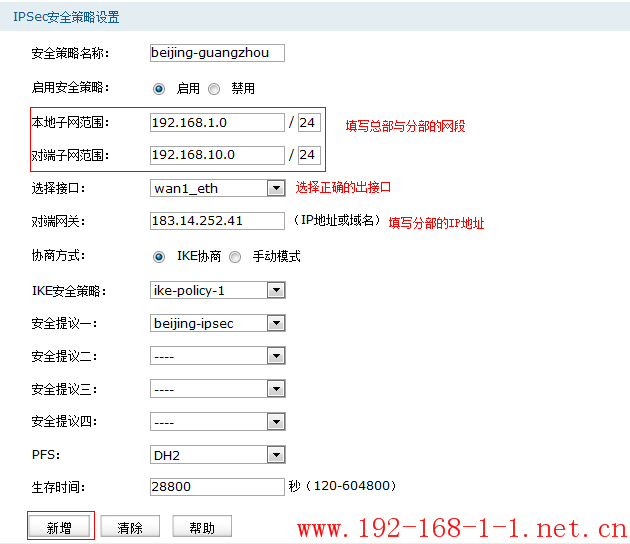

进入VPN >> IPSec >> IPSec安全策略，按照参数设置列表设置好规则，点击 新增，如下图所示：

注意：“选择接口”指与对端路由器建立VPN隧道的接口。

选择 启用 并点击 设置，开启IPSec VPN功能。

至此，总公司路由器的IPSec VPN设置完成，

广州分公司的路由器上需要设置与北京总部相同的IKE提议、IKE安全策略（协商模式为初始者），配置与总部相同的IPSec安全提议，最后添加如下的IPSec安全策略：

    新增之后务必启用IPSec功能。

    注意：添加信息需与总部设置的规则对应。

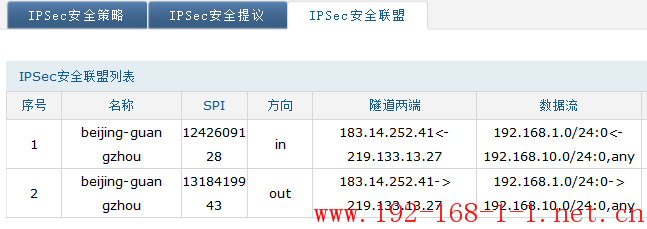

进入VPN >> IPSec >> IP Sec安全联盟，查看到安全联盟中有对应隧道条目，表明IPSec VPN建立成功，如下图所示：

至此，总部与分部的IPSec安全隧道建立成功，两个网络之间相互可以访问。

如果有多个分部需要与总部建立IPSec隧道，需要在总部路由器进行如下配置：

1、为分部设置IKE安全策略（IKE安全提议可以共用）。

2、为分部设置IPSec安全策略（IPSec安全提议可以共用）。

分部路由器进行对应配置即可。

如果设置好IPSec，但是隧道无法建立，解决方法请参考：
