TL-EP140 V2.0使用配置指南

---

     PON终端，俗称“光猫”，作用类似于我们常见的ADSL Modem，是光纤到户家庭的必备网络设备。根据不同的技术和标准，PON产品又分为EPON和GPON，TL-EP140属于EPON终端产品，满足IEEE 802.3ah规范，兼容电信、联通、移动、广电等运营商技术标准，与主流局端设备厂商互通性良好，是光纤到户理想的接入终端。

本文将介绍EPON产品TL-EP140 V2.0的详细配置过程。

注意：使用EPON产品之前，请先向运营商确认当地光纤线路是否为EPON线路，以及运营商是否允许用户自行购买光猫接入（部分地区运营商不允许用户自行购买、安装PON产品）

一、物理连接

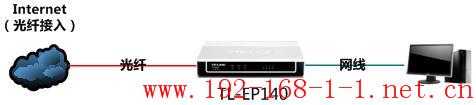

如下图所示，将入户的光纤插入TL-EP140 V2.0的光纤接口，电脑使用网线连接到LAN口。连接好后打开电源，此时设备的Power灯、LAN灯会常亮。

如果一段时间后，TL-EP140 V2.0的LOS灯常亮或者闪烁（红色），则代表光纤线路异常，请检查设备与光纤的连接是否正常，并联系运营商确认线路是否为EPON线路或者检查线路是否正常。

二、配置电脑的网络参数

通常情况下，物理线路连接好之后，光猫下连接的电脑并不能立即上网，需要对设备进行设置后。要想设置EPON产品，需要首先指定电脑有线网卡的IP地址为为192.168.1.X（X为2-253）来登录TL-EP110 V2.0的管理界面。

指定电脑有线网卡IP地址的方法请参考：http://service.tp-link.com.cn/detail_article_659.html

三、设置EPON产品

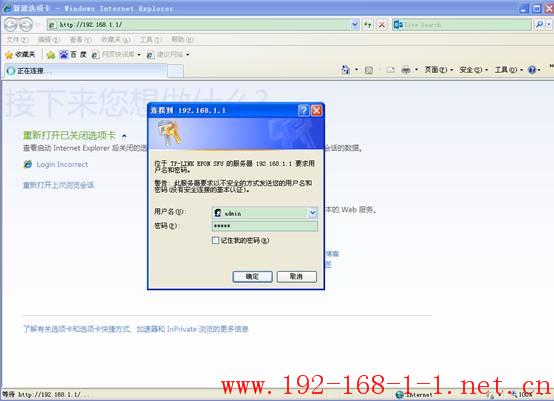

指定好电脑的IP地址后，打开浏览器，在浏览器地址栏中输入http://192.168.1.1后回车，在弹出的用户名和密码输入框中输入默认的用户名和密码admin后即可登录TL-EP140 V2.0的管理界面。

EPON产品在连接光纤后必须和前端的运营商局端设备进行一个认证、注册的过程后才可以正常接入Internet。不同地区不同运营商的认证、注册方式并不相同，在设置EPON产品前请和运营商确认PON产品的认证方式。

目前主要的EPON认证方式有LOID认证、MAC认证等。其中LOID最常见，本文也以LOID认证进行举例。

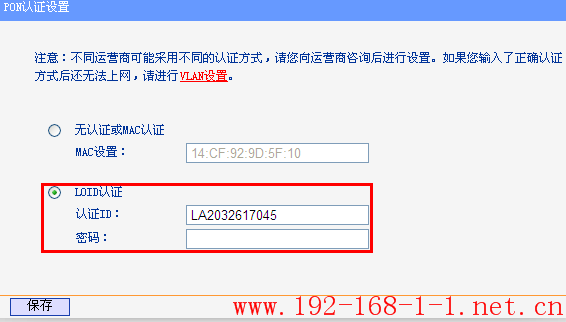

登陆管理界面后，点击“网络认证--EPON认证”，选择LOID认证，输入由运营商提供的LOID后保存即可（注意一定要区分大小写，否则可能导致注册不成功，部分地区除了LOID外还需要输入一个LOID密码，具体以运营商提供信息为准）。

输入LOID后稍等片刻，TL-EP140 V2.0的PON指示灯会从闪烁变为常亮，这就代表着设备已经和前端设备注册成功了。此时使用电脑或者路由器连接EPON后就可以按照运营商规定的接入方式（比如PPPoE拨号、动态IP等）上网了。

四、IPTV相关设置

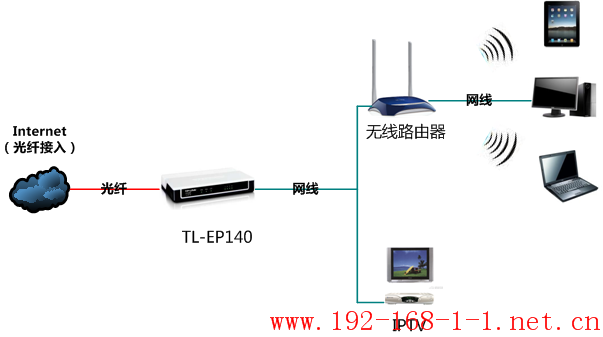

通常运营商在光纤线路上会开放多种业务，如宽带上网业务、IPTV业务、语音电话业务等， TL-EP140 V2.0拥有4个LAN口，可以同时使用光纤线路上的宽带上网、IPTV等多项业务，如下图所示：

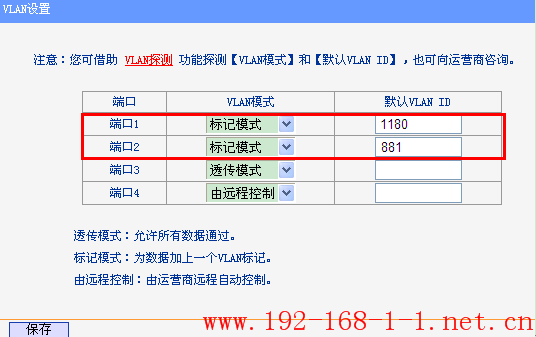

通常不同的业务数据运营商是通过不同的VLAN信息来区分的，如果您开通了IPTV业务，请向运营商确认是否有VLAN信息需要设置。然后登录TL-EP140 V2.0的管理界面，点击“网络认证—VLAN设置”，分别将连接路由器或电脑的端口和连接IPTV机顶盒的端口的VLAN信息设置为对应业务的VLAN模式（如下图端口1与端口2）。

五、关于VLAN的设置

当EPON的PON常亮后，如果设备的VLAN信息不正确，可能会出现电脑或者路由器仍旧无法拨号上网的情况，此时可以做如下设置进行尝试：

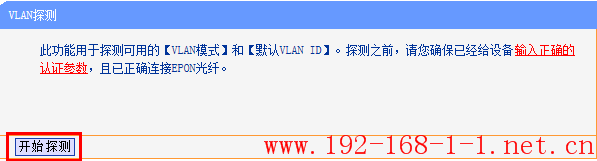

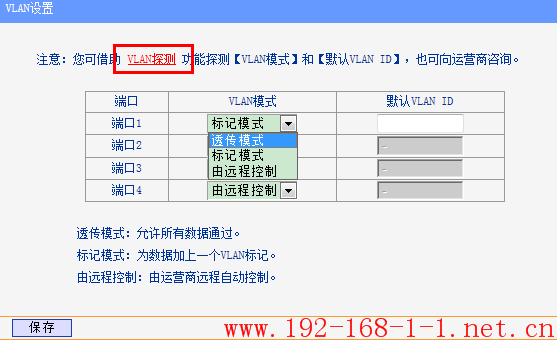

在PON灯常亮后，登陆TL-EP140 V2.0的管理界面，点击“网络认证--VLAN设置”，依次点击“VLAN探测”、“开始探测”来检测线路上的VLAN值。

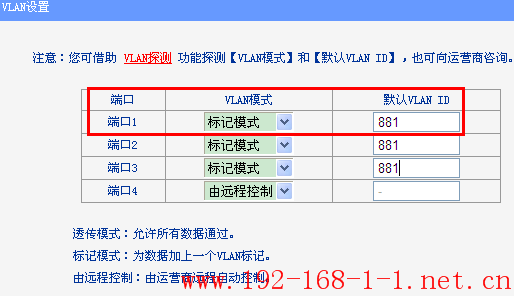

如果可以探测到有效的VLAN值，点击“网络认证—VLAN设置”，将连接电脑或者路由器的对应端口设置为标记模式并填入探测到的VLAN值（如果有多个VLAN值，可逐一尝试）并保存重启，然后再测试电脑或者路由器能否拨号上网。

如果没有探测到VLAN值，可以尝试将对应端口的VLAN模式设置为“VLAN透传”模式并保存重启，然后再测试电脑或者路由器能否拨号上网。

如果以上步骤未能有效解决问题，请联系运营商确认VLAN信息或联系TP-LINK技术支持热线400-8863-400。
