企业路由器应用——访问控制

---

(本文适用于TL-ER6120 V1.0、TL-ER6110 V1.0、TL-R473 V3.0、TL-R483 V3.0、TL-R478 V4.0、TL-R478+ V5.0、TL-WVR300 V1.0)

访问控制通过数据包的源IP地址、源端口、目的IP地址、目的端口以及生效时间来控制局域网内的主机对外网的访问权限。

1、访问控制默认策略为“允许”，即“不符合规则的允许通过”。

2、单个IP使用掩码“/32”标识，所有IP使用“0.0.0.0/32”标识。

3、源地址可以采用“IP+掩码”或者”用户组”的方式表示，目的地址可以采用”IP+掩码”的方式来表示，设置时需要将IP地址段转换为“IP地址+子网掩码”方式或者是用户组的方式。

4、控制策略具有方向性，设置允许访问的策略时需考虑发出以及返回的数据是否均可以通过。即需要考虑其生效接口域的选择。

本文以TL-ER6120为例来介绍访问控制的配置步骤。

例：局域网主机A“192.168.1.10”不受限制，主机B“192.168.1.11”仅允许收发电子邮件，用户组C“192.168.1.20-30”仅允许浏览网页，其余主机所有服务全部禁止。

【分析】：主机A开放其所有端口，主机B仅开放“53”、“25”与“110”端口，用户组C仅开放其“53”与“80”端口，其余主机均禁止。

【设置】：

1、 用户组设置

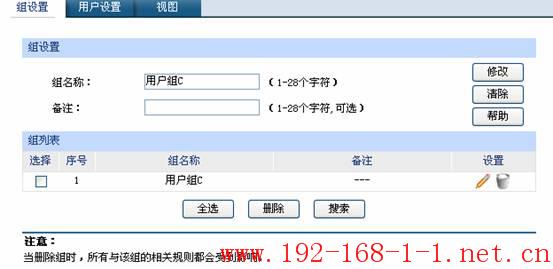

a. 进入”用户管理”界面，点击”组设置”标签，添加组名”用户组C”。

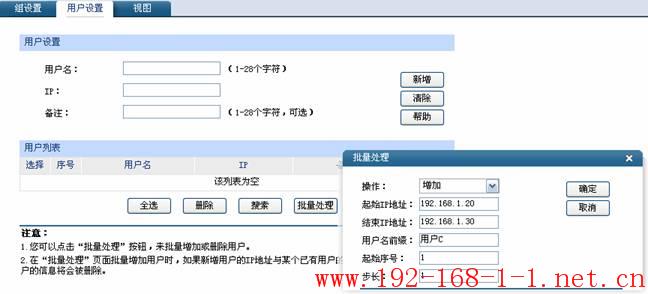

b. 点击”用户设置”标签，点击批量处理，添加IP地址，IP地址范围192.168.1.20-192.168.1.30。用户名为”用户C1-用户C11”

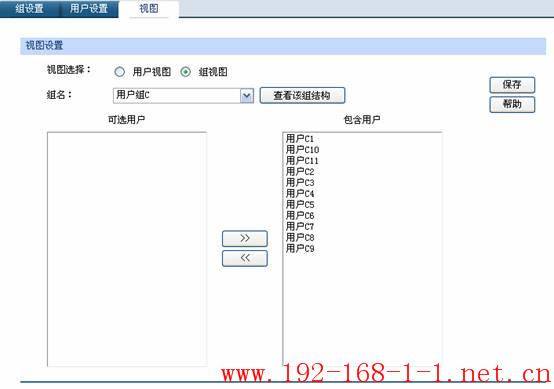

c. 点击”视图”标签，将用户C1-C11全部加入到用户组C中，点击保存。

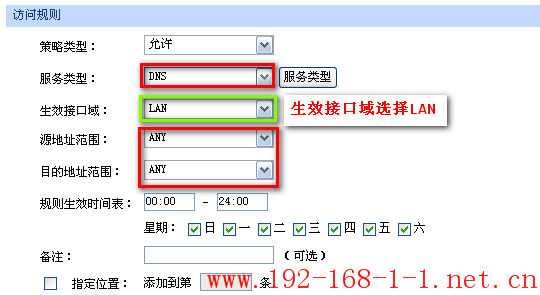

2、 开放所有IP的“53”端口。

生效接口域：ER访问控制为双向检测，即具有方向性，设置内网到外网的策略，则生效接口域应选择“LAN”，外网到内网的策略，生效接口域应选择“WAN”。

注意：必须选择正确的生效接口域，否则所设置规则将不生效。

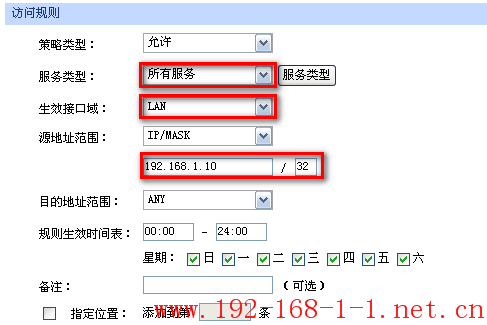

3、开放主机“192.168.1.10”的所有服务。

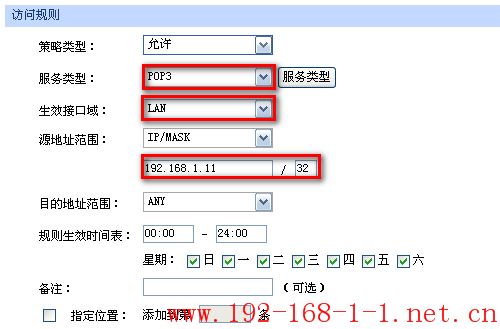

4、开放主机“192.168.1.11”收发电子邮件权限

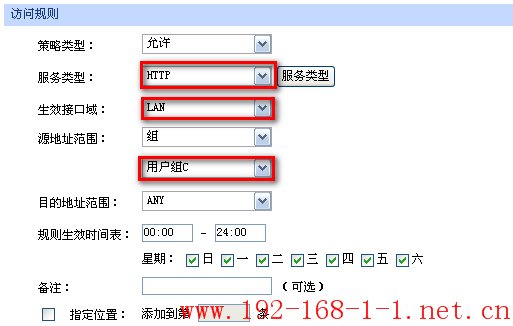

5、开放主机用户组C“192.168.1.20-192.168.1.30”浏览网页权限

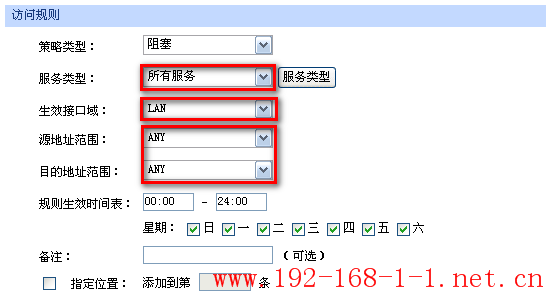

6、访问控制缺省策略为“允许”，所以需要再添加一条规则禁止其他服务

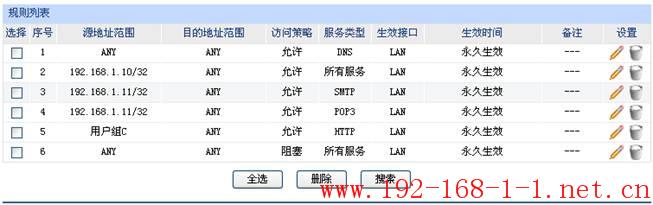

规则完成如下图：
