[企业路由器应用] ARP防护

---

(本文适用于TL-ER6120 V1.0、TL-ER6110 V1.0、TL-ER5120 V1.0、TL-ER5110 V1.0、TL-ER5520G V1.0、TL-ER5510G V1.0、TL-ER5210G V1.0、TL-R473 V3.0、TL-R483 V3.0、TL-R478 V4.0、TL-R478+ V5.0、TL-WVR300 V1.0)

在局域网中，通信前必须通过ARP协议来完成IP地址转换为第二层物理地址（即MAC地址）。ARP协议对网络安全具有重要的意义。通过伪造IP地址和MAC地址实现ARP欺骗，对网络的正常传输和安全都是一个很严峻的考验。

目前知道的带有ARP欺骗功能的软件有“QQ第六感”、“网络执法官”、“P2P终结者”、“网吧传奇杀手”等，这些软件中，有些是人为手工操作来破坏网络的，有些是作为病毒或者木马出现，使用者可能根本不知道它的存在，所以更加扩大了ARP攻击的杀伤力。

从影响网络连接通畅的方式来看，ARP欺骗有两种攻击可能，一种是对路由器ARP表的欺骗；另一种是对内网电脑ARP表的欺骗，当然也可能两种攻击同时进行。不管怎么样，欺骗发生后，电脑和路由器之间发送的数据可能就被送到错误的MAC地址上，从表面上来看，就是“上不了网”，“访问不了路由器”，“路由器死机了”，因为一重启路由器，ARP表会重建，如果ARP攻击不是一直存在，就会表现为网络正常，所以网吧业主会更加确定是路由器“死机”了，而不会想到其他原因。为此，宽带路由器背了不少“黑锅”。我们来看看如何来防止ARP欺骗。

上面也已经说了，欺骗形式有欺骗路由器ARP表和欺骗电脑ARP两种，我们的防护当然也是两个方面的，首先在路由器上进行设置，来防止路由器的ARP表被恶意的ARP数据包更改；其次，我们也会在电脑上进行一下设置，来防止电脑的ARP表受恶意更改。两个方面的设置都是必须的，不然，如果您只设置了路由器的防止ARP欺骗功能而没有设置电脑，电脑被欺骗后就不会把数据包发送到路由器上，而是发送到一个错误的地方，当然无法上网和访问路由器了。

下面就以TL-ER5110为例说明使用ER系列路由器组网时如何设置防ARP欺骗。

一、设置前准备

当使用了防止ARP欺骗功能（IP和MAC绑定功能）后，最好是不要使用动态IP，因为电脑可能获取到和IP与MAC绑定条目不同的IP，这时候可能会无法上网，可参考以下设置。

1）把路由器的DHCP功能关闭：打开路由器管理界面，“DHCP服务器”－＞“DHCP服务”，把状态由默认的“启用”更改为“不启用”，保存并重启路由器。

2）给电脑手工指定IP地址、网关、DNS服务器地址，如果您不是很清楚当地的DNS地址，可以咨询您的网络服务商。

二、设置路由器防止ARP欺骗

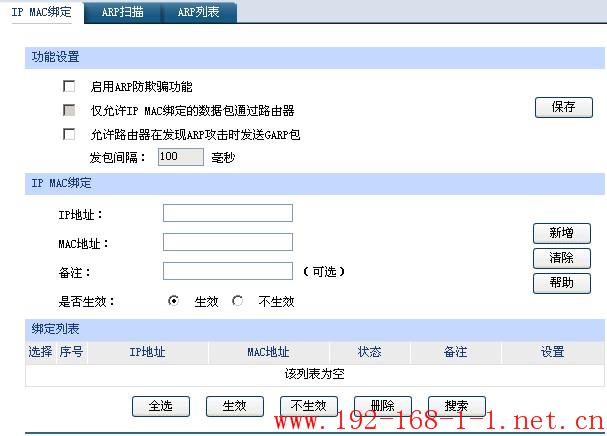

打开路由器的管理界面，在ARP防护界面中可以看到：

其中

仅允许IP MAC绑定的数据包通过路由器：开启此功能之后路由器不再学习更新自己的ARP表，只允许完全符合已绑定ARP条目的数据包通过路由器。表现为新接入路由器的计算机，若没有添加IP与MAC地址对应关系，该计算机是不能与路由器进行通讯的。或者路由器下的计算机更改了其IP地址，导致与路由器上记录的IP与MAC对应关系不一致，也无法进行通讯。

允许路由器在发现ARP攻击时发送GARP包：GARP又称作免费ARP，是指通过路由器发送ARP包内网的PC可以更新自己的ARP缓存，确保PC ARP表中网关及其MAC地址的对应关系是正确的。

在添加IP与MAC地址绑定的时候，可以手工进行条目的添加，也可以通过“ARP扫描”查看网络中所有的IP与MAC地址的对应关系，通过导入后，进行绑定。

1、手工进行添加，单击“增加单个条目”。

手动添加操作复杂，但是安全性高。在网络中已经存在ARP欺骗或者不确定网络中是否存在ARP欺骗的情况下建议使用手动添加的方式。

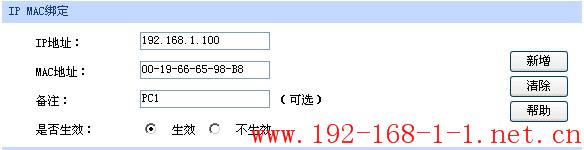

填好主机的IP和MAC地址，点击新增，此绑定条目就设置完成了。同样的方法逐条添加其余电脑的ARP条目。

2、通过“ARP扫描”，导入条目，进行绑定。

这种方法简单快捷，但是要确定网络中没有ARP欺骗，否则绑定了错误的IP MAC条目可能会导致内网中某些主机上不了网。

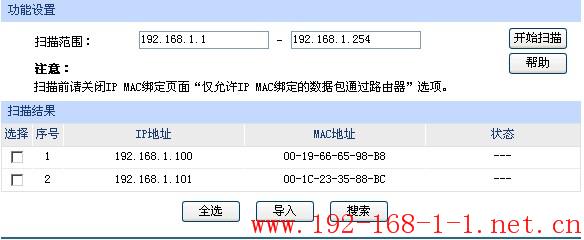

打开“ARP扫描”窗口如下：

选择全选，然后全部导入，所有的绑定条目就设置完成了。

注：ARP扫描的功能不仅仅可以扫描内网网段，也可能扫描WAN口网段，这在一些外网中可能存在ARP欺骗的网络中非常有用，我们可以通过扫描绑定前端网关地址防止前端ARP欺骗。

静态IP地址接入线路，建议将前端网关的ARP信息绑定，绑定方法为：

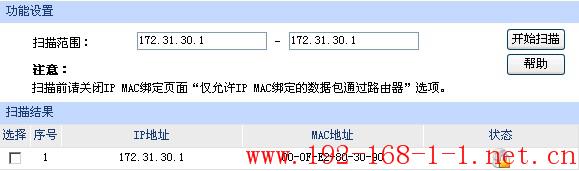

1）、输入网关地址扫描；

比如：

2）、选中--绑定--导入；

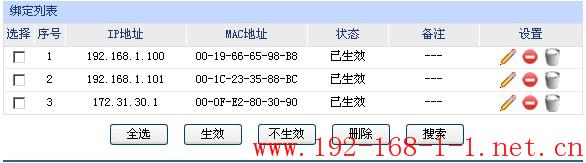

全部绑定条目设置完成之后如图所示：

三、设置电脑防止ARP欺骗

仅仅只在路由器上绑定主机的MAC地址是不能完全解决ARP欺骗问题的，还必须在主机上绑定路由器的MAC地址，进行双向绑定。

Windows XP系统的设置方法：

在主机上建立一个文本文件，写入ARP绑定命令：arp –s IP MAC，如下图。

文本文件中填入的IP是路由器的管理地址，此处是192.168.1.1，MAC是路由器LAN口的MAC地址，此处是00-00-01-02-03-05。

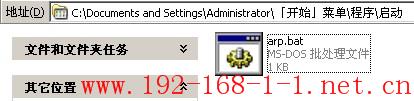

保存之后修改其为.bat后缀的批处理文件，比如“arp.bat”。然后将其放入系统启动项中，以后系统每次开机时都会执行这个绑定命令，将路由器的管理IP和MAC地址进行绑定。如图所示：

至此全部的设置就完成了，以后您就再也不用担心ARP欺骗给网络带来的影响了。

Windows Vista和Windows 7系统的设置方法：

1、管理员身份运行命令提示符。

2、命令：netsh -c i i show in 查看网络连接准确名称。如：本地连接、无线网络连接。

3、执行绑定:netsh -c i i add neighbors "网络连接名称" "IP地址" "MAC地址"。

4、绑定完成，电脑重启静态ARP不失效，不用像XP一样建批处理文件。

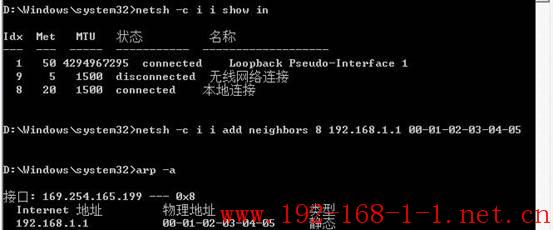

如图所示：
